Einleitung

Über das Bedienelement B 44 BE können bis zu acht Lüftungsgeräte B 44 gesteuert werden. Die Stromver-
sorgung (12 V) erfolgt über 1 externes Netzteil oder 2 Netzteile gleichen Typs.
Mittels Software BasicConnect kann das Bedienelement sehr einfach konfiguriert werden.
Optional kann entweder ein Schalter, ein Hygrostat oder bis zu 3 Abluftventilator-Schnittstellen B 44 AVS am
externen Anschluss angeschlossen werden. Die entsprechende Funktion muss über die Konfigurations-Soft-
ware aktiviert werden.
HINWEIS
Ergänzende Informationen zum Einzelraumlüftungsgerät B 44 finden Sie in der Betriebsanleitung
„Vallox B 44 - Einzelraumlüftungsgerät"
2.1 Übersicht
Die folgende Abbildung zeigt mögliche Komponenten des B 44 Lüftungssystems:
An einem Bedienelement können bis zu 8 Lüftungsgeräte B 44 angeschlossen werden.
„
Die Spannungsversorgung (12 V) muss über das Netzteil B 44 UPN oder B 44 HSN erfolgen.
„
– 1 Unterputz-Netzteil B 44 UPN kann bis zu 6 B 44 versorgen,
bei 7 oder 8 B 44 müssen 2 Netzteile B 44 UPN parallel geschaltet werden.
– 1 Hutschienen-Netzteil B 44 HSN kann bis zu 4 B 44 versorgen,
bei 5 - 8 B 44 müssen 2 Netzteile B 44 HSN parallel geschaltet werden.
Der externe Anschluss kann für eine frei programmierbare Funktion verwendet werden:
„
– 1 Schließer/Schalter (potentialfrei) für Stoß-/Querlüftung oder
– 1 Hygrostat für die bedarfsgeführte Steuerung oder
– 1 bis 3 Abluftventilator-Schnittstelle/n B 44 AVS für die Integration von bis zu 3 bauseits vorhandenen
Abluftventilatoren für eine Netzspannung von 230 V.
Optional kann über den USB-Anschluss ein Laptop/Computer angeschlossen werden, um über die Soft-
„
ware Basic Connect das Bedienelement zu konfigurieren.
Netzteil
B44 UPN
Bedien-
element
B 44 BE
PC mit Software
„BasicConnect"
(Inbetriebnahme)

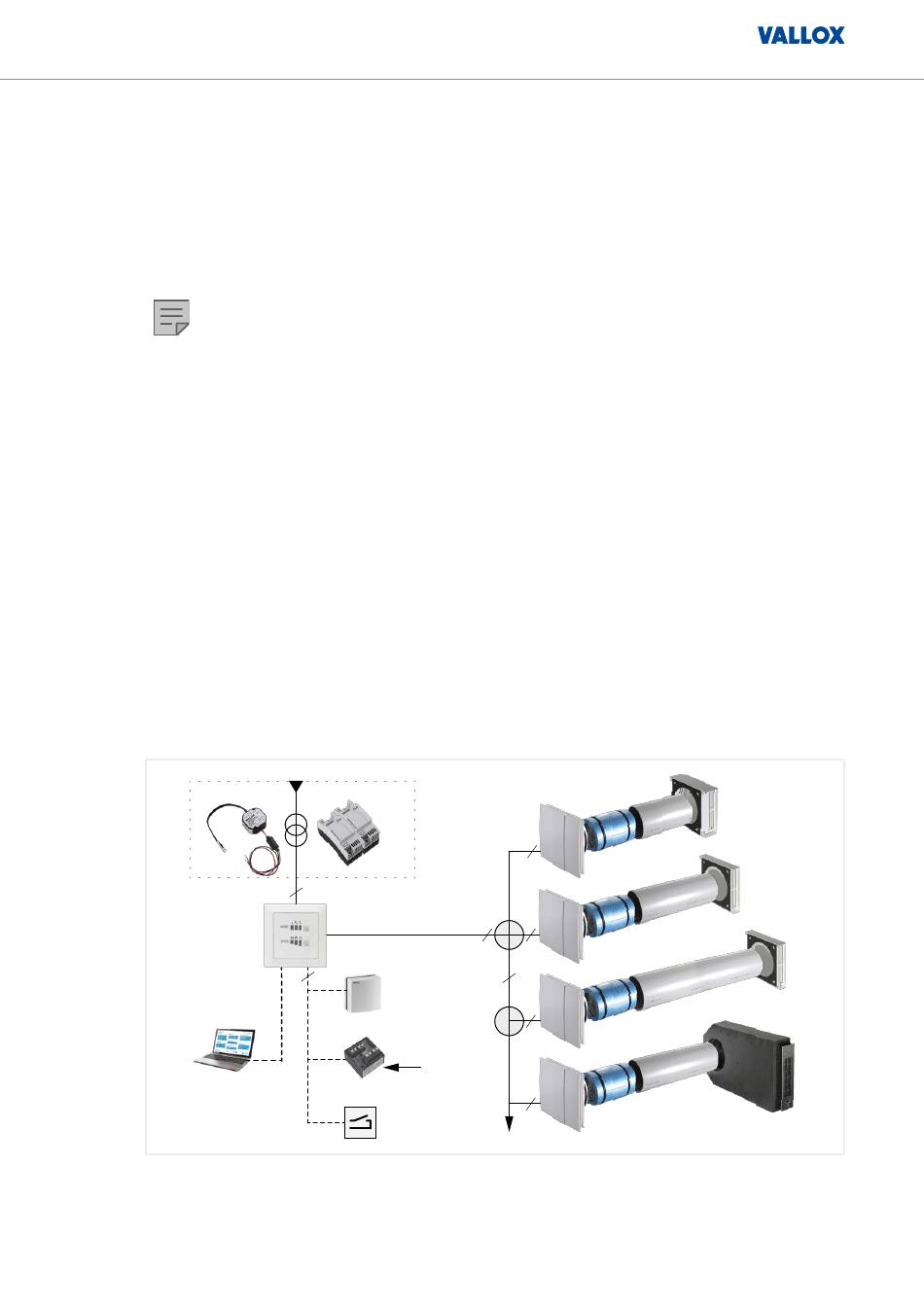

Abbildung 1: Übersicht B 44
8
~
230 V
~
oder
12 V=
B44 HSN
2
Steuerleitung 12 V=
GND / 12 V / PWM1 / PWM2
2
Hygrostat
Abluftventilator
USB oder (bauseits)
230 V
B 44 AVS
Schalter (bauseits)
oder
! ! potentialfrei ! !
Stoß-/Querlüftung
3 B 44
4 3
B 44
4
Verteiler
3
B 44
~
3
B 44
max. 8 Geräte B 44
B 44 AB-W-T
B 44 WH
B 44 AB-W
B 44 WH
B 44 AB-W
B 44 WH-L
B 44 WH
B 44 RP WH-LE
