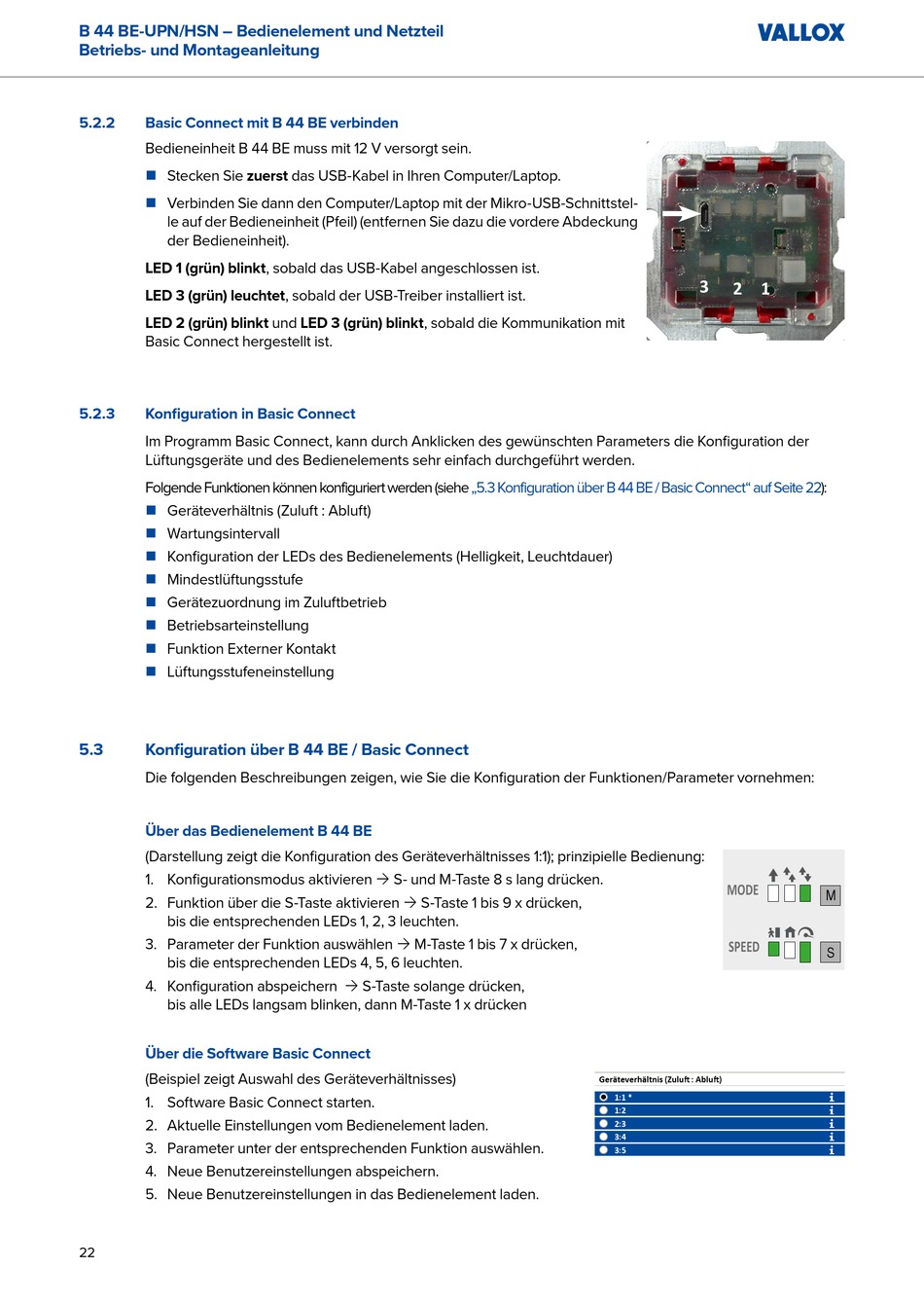

B 44 BE-UPN/HSN – Bedienelement und Netzteil
Betriebs- und Montageanleitung
5.2.2
Basic Connect mit B 44 BE verbinden
Bedieneinheit B 44 BE muss mit 12 V versorgt sein.
Stecken Sie zuerst das USB-Kabel in Ihren Computer/Laptop.
„
Verbinden Sie dann den Computer/Laptop mit der Mikro-USB-Schnittstel-
„
le auf der Bedieneinheit (Pfeil) (entfernen Sie dazu die vordere Abdeckung
der Bedieneinheit).
LED 1 (grün) blinkt, sobald das USB-Kabel angeschlossen ist.
LED 3 (grün) leuchtet, sobald der USB-Treiber installiert ist.
LED 2 (grün) blinkt und LED 3 (grün) blinkt, sobald die Kommunikation mit
Basic Connect hergestellt ist.
5.2.3
Konfiguration in Basic Connect
Im Programm Basic Connect, kann durch Anklicken des gewünschten Parameters die Konfiguration der
Lüftungsgeräte und des Bedienelements sehr einfach durchgeführt werden.
Folgende Funktionen können konfiguriert werden (siehe
Geräteverhältnis (Zuluft : Abluft)
„
Wartungsintervall
„
Konfiguration der LEDs des Bedienelements (Helligkeit, Leuchtdauer)
„
Mindestlüftungsstufe
„
Gerätezuordnung im Zuluftbetrieb
„
Betriebsarteinstellung
„
Funktion Externer Kontakt
„
Lüftungsstufeneinstellung
„
5.3
Konfiguration über B 44 BE / Basic Connect
Die folgenden Beschreibungen zeigen, wie Sie die Konfiguration der Funktionen/Parameter vornehmen:
Über das Bedienelement B 44 BE
(Darstellung zeigt die Konfiguration des Geräteverhältnisses 1:1); prinzipielle Bedienung:
1. Konfigurationsmodus aktivieren Ò S- und M-Taste 8 s lang drücken.
2. Funktion über die S-Taste aktivieren Ò S-Taste 1 bis 9 x drücken,
bis die entsprechenden LEDs 1, 2, 3 leuchten.
3. Parameter der Funktion auswählen Ò M-Taste 1 bis 7 x drücken,
bis die entsprechenden LEDs 4, 5, 6 leuchten.
4. Konfiguration abspeichern Ò S-Taste solange drücken,
bis alle LEDs langsam blinken, dann M-Taste 1 x drücken
Über die Software Basic Connect
(Beispiel zeigt Auswahl des Geräteverhältnisses)
1. Software Basic Connect starten.
2. Aktuelle Einstellungen vom Bedienelement laden.
3. Parameter unter der entsprechenden Funktion auswählen.
4. Neue Benutzereinstellungen abspeichern.
5. Neue Benutzereinstellungen in das Bedienelement laden.
22
„5.3 Konfiguration über B 44 BE / Basic Connect" auf Seite
Geräteverhältnis (Zuluft : Abluft)
1:1 *
1:2
2:3
3:4
3:5
3
2
1
22):
MODE
M
SPEED
S
