Fehlerbehebung - tbs electronics Expert Modular Bedienerhandbuch

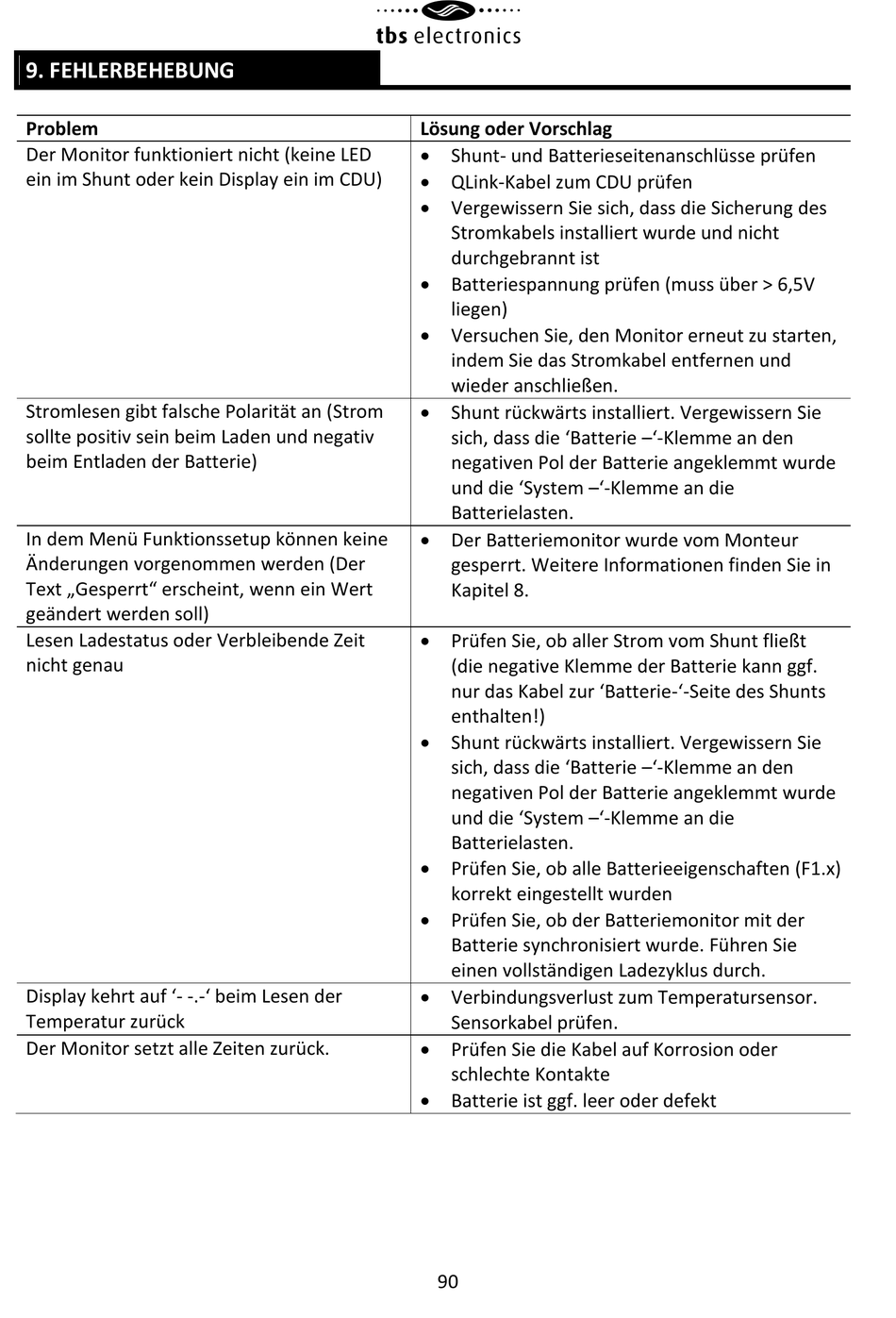

9. FEHLERBEHEBUNG

Problem
Der Monitor funktioniert nicht (keine LED
ein im Shunt oder kein Display ein im CDU)
Stromlesen gibt falsche Polarität an (Strom
sollte positiv sein beim Laden und negativ
beim Entladen der Batterie)
In dem Menü Funktionssetup können keine
Änderungen vorgenommen werden (Der
Text „Gesperrt" erscheint, wenn ein Wert
geändert werden soll)
Lesen Ladestatus oder Verbleibende Zeit
nicht genau
Display kehrt auf '- -.-' beim Lesen der
Temperatur zurück
Der Monitor setzt alle Zeiten zurück.
Lösung oder Vorschlag
 Shunt- und Batterieseitenanschlüsse prüfen
 QLink-Kabel zum CDU prüfen
 Vergewissern Sie sich, dass die Sicherung des
Stromkabels installiert wurde und nicht
durchgebrannt ist
 Batteriespannung prüfen (muss über > 6,5V
liegen)
 Versuchen Sie, den Monitor erneut zu starten,
indem Sie das Stromkabel entfernen und
wieder anschließen.
 Shunt rückwärts installiert. Vergewissern Sie
sich, dass die 'Batterie –'-Klemme an den
negativen Pol der Batterie angeklemmt wurde
und die 'System –'-Klemme an die
Batterielasten.
 Der Batteriemonitor wurde vom Monteur
gesperrt. Weitere Informationen finden Sie in
Kapitel 8.
 Prüfen Sie, ob aller Strom vom Shunt fließt
(die negative Klemme der Batterie kann ggf.
nur das Kabel zur 'Batterie-'-Seite des Shunts
enthalten!)
 Shunt rückwärts installiert. Vergewissern Sie
sich, dass die 'Batterie –'-Klemme an den
negativen Pol der Batterie angeklemmt wurde
und die 'System –'-Klemme an die
Batterielasten.
 Prüfen Sie, ob alle Batterieeigenschaften (F1.x)
korrekt eingestellt wurden
 Prüfen Sie, ob der Batteriemonitor mit der
Batterie synchronisiert wurde. Führen Sie
einen vollständigen Ladezyklus durch.
 Verbindungsverlust zum Temperatursensor.
Sensorkabel prüfen.
 Prüfen Sie die Kabel auf Korrosion oder
schlechte Kontakte
 Batterie ist ggf. leer oder defekt
90
