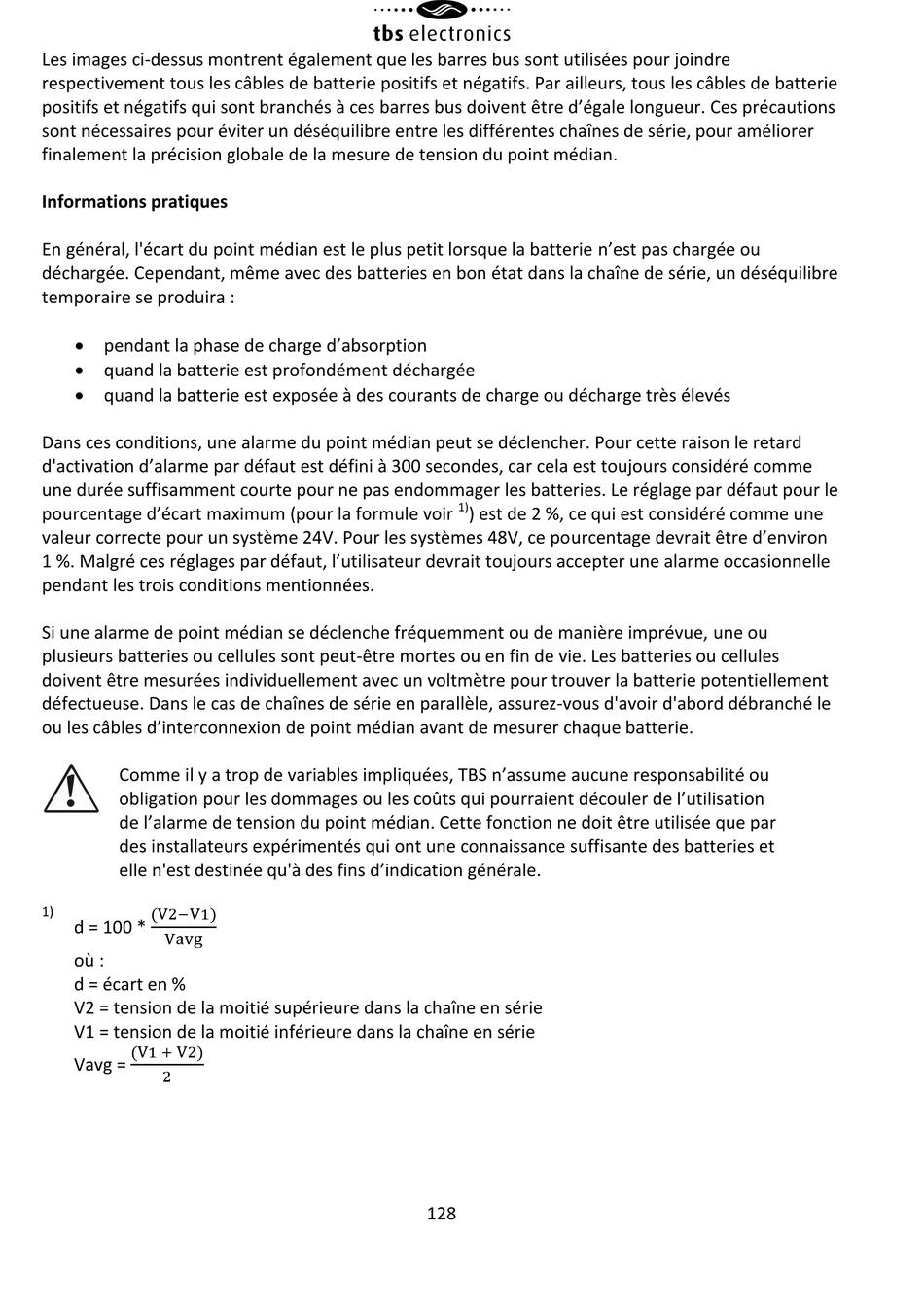

Les images ci-dessus montrent également que les barres bus sont utilisées pour joindre
respectivement tous les câbles de batterie positifs et négatifs. Par ailleurs, tous les câbles de batterie
positifs et négatifs qui sont branchés à ces barres bus doivent être d'égale longueur. Ces précautions
sont nécessaires pour éviter un déséquilibre entre les différentes chaînes de série, pour améliorer
finalement la précision globale de la mesure de tension du point médian.
Informations pratiques
En général, l'écart du point médian est le plus petit lorsque la batterie n'est pas chargée ou
déchargée. Cependant, même avec des batteries en bon état dans la chaîne de série, un déséquilibre
temporaire se produira :
 pendant la phase de charge d'absorption
 quand la batterie est profondément déchargée
 quand la batterie est exposée à des courants de charge ou décharge très élevés
Dans ces conditions, une alarme du point médian peut se déclencher. Pour cette raison le retard
d'activation d'alarme par défaut est défini à 300 secondes, car cela est toujours considéré comme
une durée suffisamment courte pour ne pas endommager les batteries. Le réglage par défaut pour le
pourcentage d'écart maximum (pour la formule voir
valeur correcte pour un système 24V. Pour les systèmes 48V, ce pourcentage devrait être d'environ
1 %. Malgré ces réglages par défaut, l'utilisateur devrait toujours accepter une alarme occasionnelle
pendant les trois conditions mentionnées.
Si une alarme de point médian se déclenche fréquemment ou de manière imprévue, une ou
plusieurs batteries ou cellules sont peut-être mortes ou en fin de vie. Les batteries ou cellules
doivent être mesurées individuellement avec un voltmètre pour trouver la batterie potentiellement
défectueuse. Dans le cas de chaînes de série en parallèle, assurez-vous d'avoir d'abord débranché le
ou les câbles d'interconnexion de point médian avant de mesurer chaque batterie.
!
Comme il y a trop de variables impliquées, TBS n'assume aucune responsabilité ou
obligation pour les dommages ou les coûts qui pourraient découler de l'utilisation
de l'alarme de tension du point médian. Cette fonction ne doit être utilisée que par
des installateurs expérimentés qui ont une connaissance suffisante des batteries et
elle n'est destinée qu'à des fins d'indication générale.
(V2−V1)
1)
d = 100 *
Vavg
où :
d = écart en %
V2 = tension de la moitié supérieure dans la chaîne en série
V1 = tension de la moitié inférieure dans la chaîne en série
(V1 + V2)
Vavg =
2
1)
) est de 2 %, ce qui est considéré comme une
