14 - TESTEN DER ELEKTROWERKZEUGE

Die Schraubadapter (RDA) sind konzipiert, um beim Einsatz von drehmomentgesteuerten Elektro- Werkzeugen konstante und
zuverlässige Drehmomentwerte zu gewährleisten. Mit den RDA können Kraftspitzen und unregelmäßige Spitzenwerte, die sich
nachteilig auf die Wiederholgenauigkeit der Messungen auswirken, reduziert werden. Jeder RDA deckt ein breites
Drehmomentspektrum ab und liefert reproduzierbare Daten, wenn er richtig und innerhalb dieses Spektrums eingesetzt wird.
Bei Schraubfall-Simulationen zum Prüfen von Elektrowerkzeugen ist stets ein Verschraubungssimulator (Schraubadapter) von
Qualität einzusetzen. Hierfür die Betriebsart "Spitzenwert" wählen. Diese Betriebsart ist für die Prüfung von dynamischen
Drehmomenten unter extremsten Frequenzbedingungen ausgelegt.
Digitales ALPHA Drehmoment-Prüfgerät - Schraubadapter
Das digitale ALPHA Drehmoment-Prüfgerät ist mit einem 1/4'' Adapter mit Innenvierkant und
Innensechskant und vier Schraubadaptern, die in die Aufnahme gesteckt werden, ausgerüstet.
Mit dem Schraubadapter kann eine Schraube zur Simulation einer Verschraubung verwendet
werden.
Austausch eines Schraubadapters oder eines 1/4'' Adapters mit Innenvierkant und
Innensechskant:
Modell
Bausatz RDA und Adapter*
(für digitales ALPHA Drehmoment-Prüfgerät)
*Der Bausatz enthält den 1/4'' Adapter mit Innenvierkant und Innensechskant und vier Schraubadapter.
(einzelne RDA Typen siehe Seite 3)
Funktionsweise
1 Der Schraubadapter wird in-line zwischen den Werkzeugantrieb und den Aufnehmer des Drehmoment-Prüfgerätes eingebaut.
2 Das Drehmoment-Prüfgerät muss auf einer Arbeitsplatte oder Werkbank gesichert sein.
3 Vor jedem Testlauf muss die Verbindung ganz gelöst werden.
4 Der RDA ist ausschließlich für den Einsatz im Uhrzeigersinn ausgelegt.
5 Ein Drehmoment aufbringen bis die Verbindung ganz verschraubt ist. Den Drehmomentwert ablesen bzw. speichern.
(einzelne Verschraubungssimulationen siehe Seite 4)
15 - ZUBEHÖR
Modell
Batterieladegerät (für digitales ALPHA Drehmoment-Prüfgerät)
Batterieblock für digitales ALPHA Drehmoment-Prüfgerät)
Bausatz RDA und Adapter (für digitales ALPHA Drehmoment-Prüfgerät)
Sicherheitskappen für Montageschrauben
RS 232 Kabel
Stecker und Kabel - United Kingdom
Stecker und Kabel - USA
Stecker und Kabel - Europa
Teil-Nr.
6159360330
Teil-Nr.
6159360310
6159360320
6159360330
6159360340
6159360350
396843
459323
396853
6159932830-02
Deutsch
41 / 124

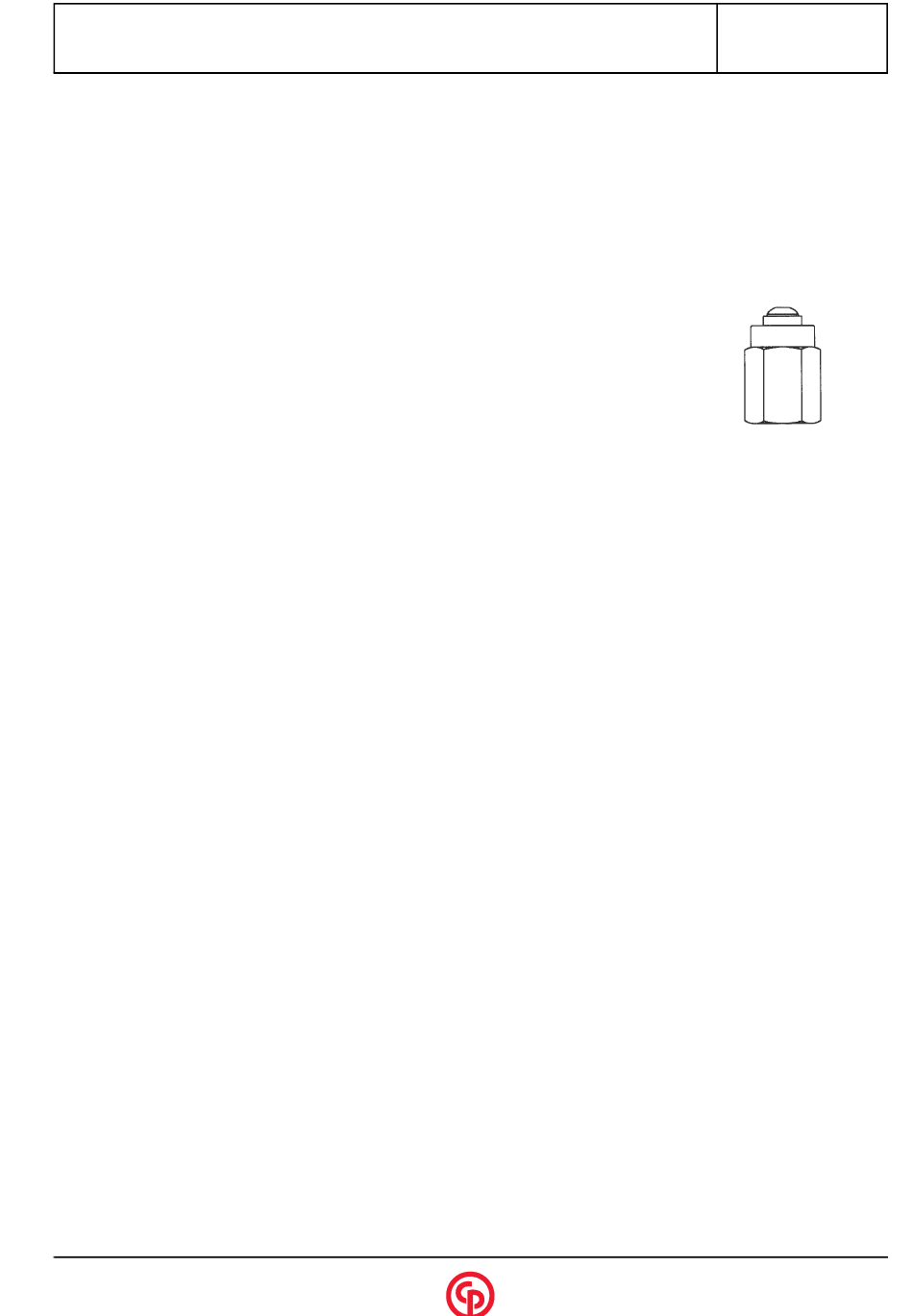

Im Lieferumfang des
ALPHA enthaltene Adapter
