Montage - CP ALPHA Bedienerhandbuch

6159932830-02
Français
16 / 124

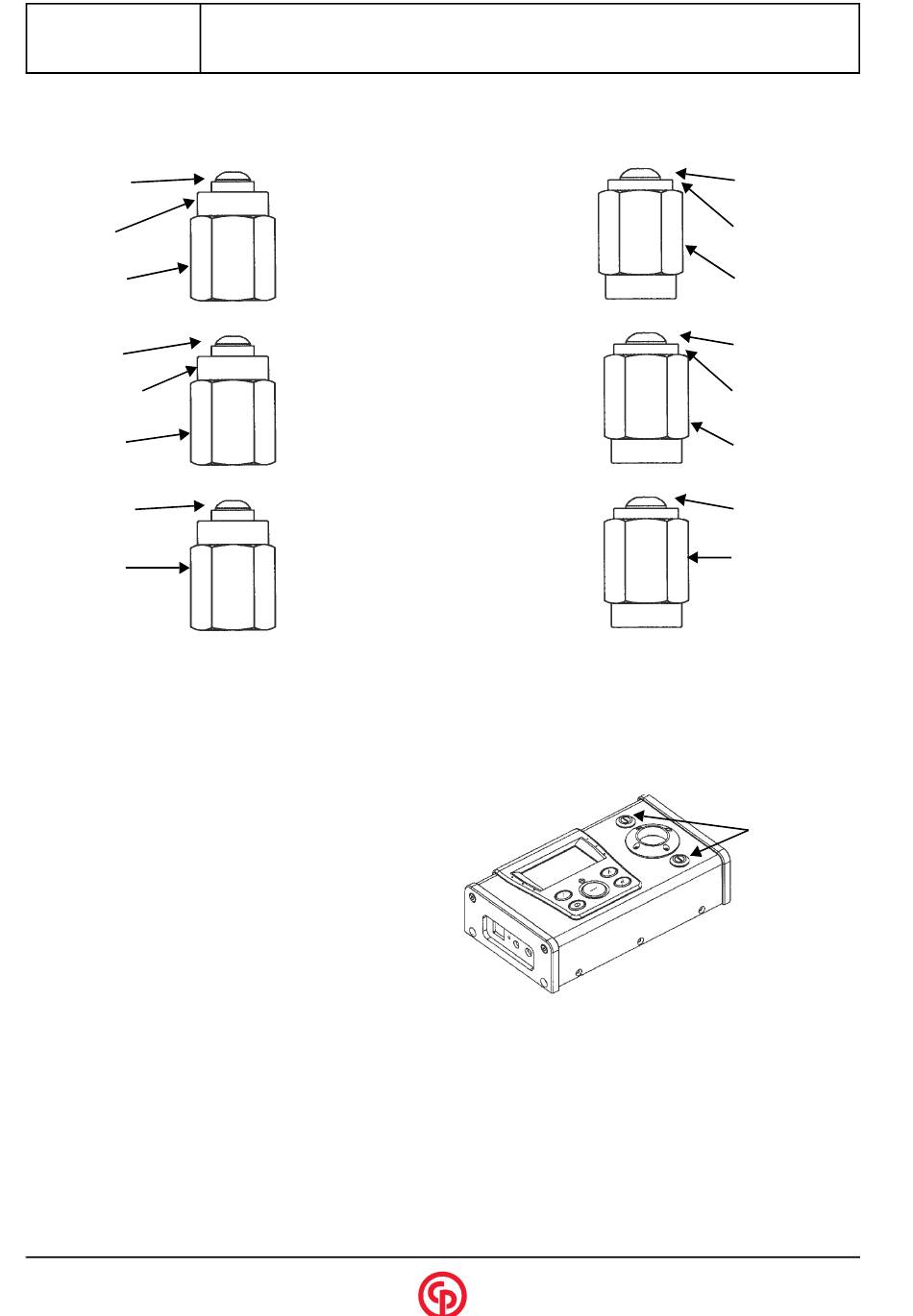

Filetages américains (filetage "A")
Vis à empreinte
cruciforme
Rondelle
néoprène
Adaptateur de
vissage
Vis à empreinte
cruciforme
Rondelle d'arrêt
fendue
Adaptateur de
vissage
Vis à empreinte
cruciforme
Adaptateur de
vissage
Note : en cas d'usure du pas de vis, changer la vis. (Il est conseillé de la remplacer tous les 25 vissages environ).

4 - MONTAGE

Il est conseillé de fixer le testeur sur un établi avant de le mettre
en marche. Lors de son fonctionnement, il convient
d'immobiliser l'appareil afin d'assurer la sécurité de l'opérateur
d'une part, et d'obtenir des mesures de couple précises d'autre
part.
La solution la plus sûre pour immobiliser le testeur consiste à
l'installer sur un plan de travail fixe, notamment lorsque
l'appareil n'est pas destiné à être déplacé. Pour cela, deux vis de
montage à ressort sont utilisées pour fixer l'appareil sur la
surface de montage.
Note : si le testeur n'est pas correctement vissé au plan de travail, les mesures de couple peuvent s'avérer erronées. C'est
pourquoi, avant de le faire fonctionner, toujours s'assurer que l'appareil a été fermement fixé : une utilisation prolongée
peut entraîner un desserrage des vis.
Pour simuler un assemblage
« élastique » à « normal », utiliser la
rondelle néoprène de taille appropriée
en fonction du type de vis.
Pour simuler un assemblage
« normal », utiliser la rondelle d'arrêt
fendue de taille appropriée en fonction
du type de vis.
Pour simuler un assemblage « dur »,
utiliser la vis qui convient, sans
rondelle.
Filetages métriques (filetage "B")
Vis à empreinte
cruciforme
Rondelle
néoprène
Adaptateur de
vissage
Vis à empreinte
cruciforme
Rondelle d'arrêt
fendue
Adaptateur de
vissage
Vis à empreinte
cruciforme
Adaptateur de
vissage
Pour accéder à la
vis de montage,
desserrer les
deux embouts de
sécurité noirs.
