26 / 124

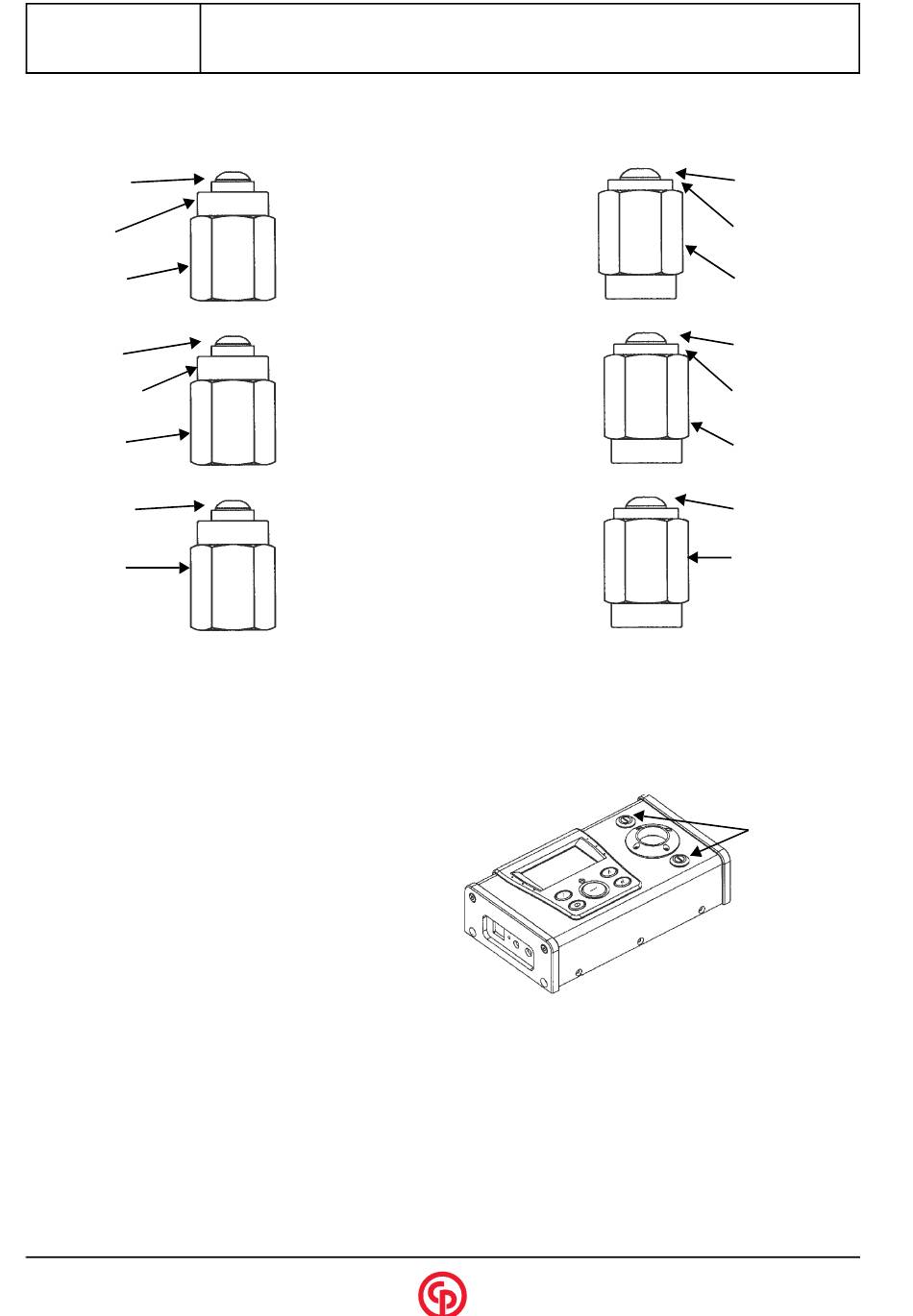

Rosca americana (rosca "A")
Tornillo
cruciforme
Arandela
neopreno
Adaptador de
apriete
Tornillo
cruciforme
Arandela de
retención hendida
Adaptador de
apriete
Tornillo
cruciforme
Adaptador de
apriete
Nota: en caso de desgaste del roscado, cambie de tornillo. (Le aconsejamos que lo cambie alrededor de cada 25 atornillados).

4 - MONTAJE

Le aconsejamos que fije el comprobador sobre un banco antes
de ponerlo en marcha. Mientras esté funcionando, conviene
inmobilizar el aparato para garantizar por un lado la seguridad
del operario y por otro, para obtener medidas de par precisas.
La solución más segura para inmobilizar el comprobador es
instalarlo sobre una superficie de trabajo fija, sobre todo si no
se quiere desplazar el aparato. Para ello, se utilizarán dos
tornillos de montaje con muelle para fijar el aparato sobre la
superficie de montaje.
Nota: si el comprobador no está correctamente atornillado sobre la superficie de trabajo, las medidas de par pueden resultar
erróneas. Por ello, antes de ponerlo en marcha, debe asegurarse de que el aparato ha sido fijado firmemente: en caso de
uso prolongado pueden aflojarse los tornillos.
Para pasar de un ensamblaje "elástico"
a otro "normal", utilice la arandela
neopreno del tamaño adecuado en
función del tipo de tornillo.
Para simular un ensamblaje "normal",
utilice la arandela de retención
hendida del tamaño apropiado en
función del tipo de tornillo.
Para simular un ensamblaje "duro",
utilice el tornillo conveniente sin
arandela.
Rosca métrica (rosca "B")
Tornillo
cruciforme
Arandela
neopreno
Adaptador de
apriete
Tornillo
cruciforme
Arandela de
retención hendida
Adaptador de
apriete
Tornillo
cruciforme
Adaptador de
apriete
Para acceder al
tornillo de
montaje, afloje
las dos
boquillas de
seguridad
negras.
