Montage - CP ALPHA Bedienerhandbuch

6159932830-02
Nederlands
106 / 124

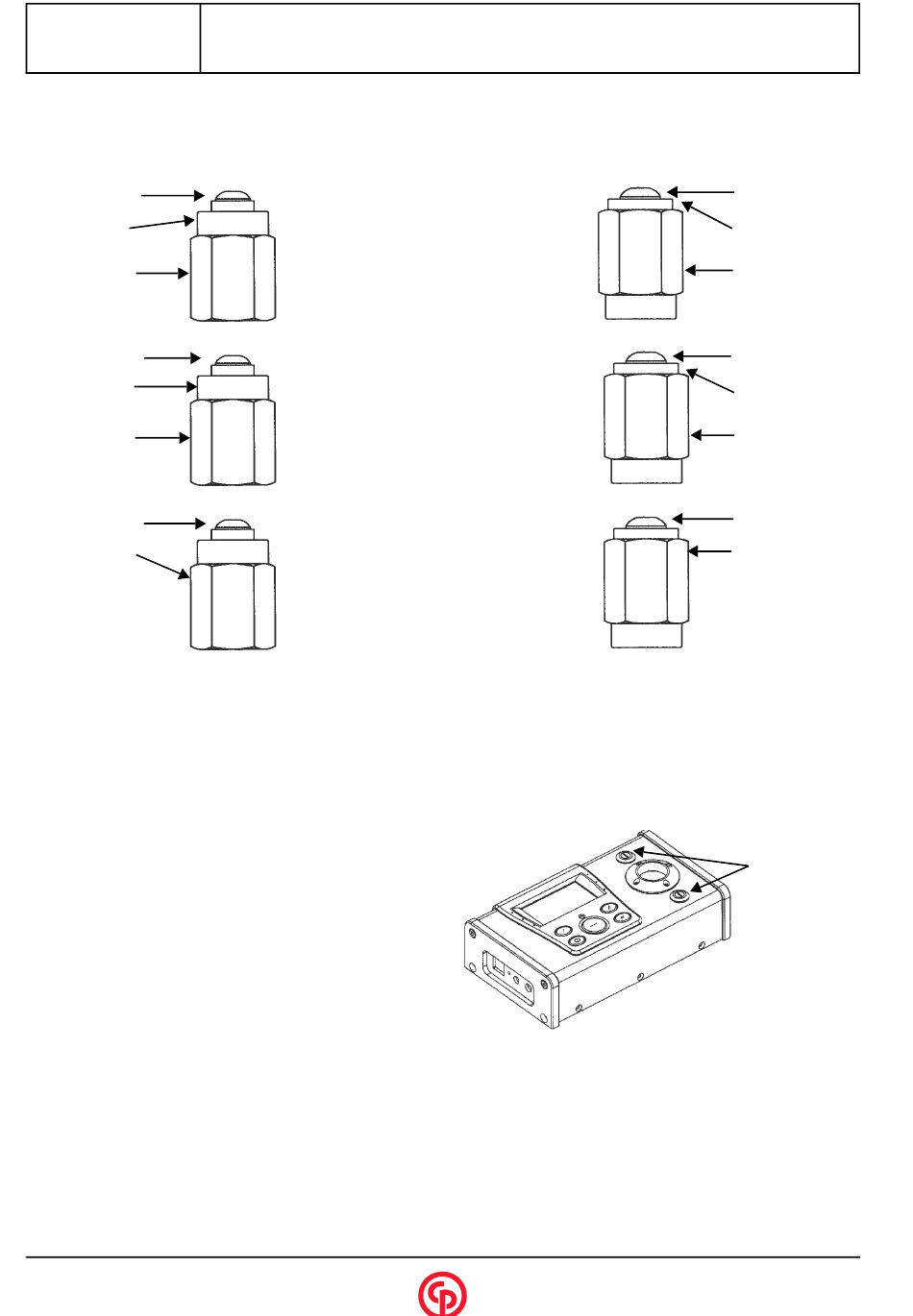

Amerikaanse schroefdraad
(schroefdraad "A")
Kruiskopschroef
Neopreen
onderlegringetje
Schroefadapter
Kruiskopschroef
Gespleten
borgschijfje
Schroefadapter
Kruiskopschroef
Schroefadapter
Nota: in geval van slijtage van de schroefdraad de schroef vervangen. (Het is aangeraden deze om de 25 schroefhandelingen
ongeveer te vervangen).

4 - MONTAGE

Het is aangeraden de tester op een werkbank te bevestigen
alvorens deze in te schakelen. Tijdens de werking moet het
toestel onbeweegbaar bevestigd zijn ter wille van zowel de
veiligheid van de operator
koppelmetingen te verkrijgen.
De meest betrouwbare manier om de tester vast te zetten is
door deze op een vaste werkbank te bevestigen, vooral
wanneer het toestel op een vaste plaats geïnstalleerd wordt.
Hierbij wordt gebruik gemaakt van twee veerschroeven om het
toestel op het montagevlak te bevestigen.
Nota: Wanneer de tester niet correct vastgeschroefd is op het werkblad, kan dit tot fouten leiden in de koppelmetingen. Daarom
moet altijd eerst zeker worden gesteld dat het toestel goed vastzit voordat het wordt ingeschakeld: bij langdurig gebruik
kan het voorkomen dat de schroeven losgaan.
Om een "elastische" tot "normale"
assemblage te simuleren wordt
gebruik gemaakt van het neopreen
ringetje dat past bij het type schroef.
Om een "normale" assemblage te
simuleren wordt gebruik gemaakt van
het gespleten borgschijfje dat past bij
het type schroef.
Om een "harde" assemblage te
simuleren wordt gebruik gemaakt van
de geschikte schroef zonder ringetje.
als om nauwkeurige
Metrische schroefdraad
(schroefdraad "B")
Kruiskopschroef
Neopreen
onderlegringetje
Schroefadapter
Kruiskopschroef
Gespleten
borgschijfje
Schroefadapter
Kruiskopschroef
Schroefadapter
Om toegang tot
de
montageschroef
te krijgen moet
u de twee
zwarte
veiligheidsdop-
pen losmaken.
