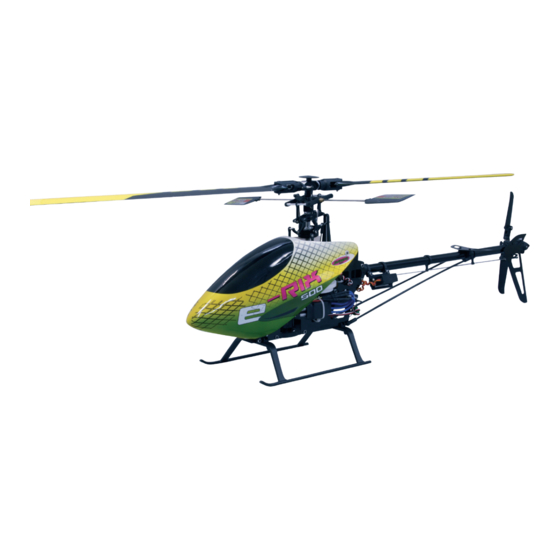

E-Rix 500
Gebrauchsanleitung
Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und
bewahren Sie diese bitte auch nach Abschluss der Montage gut
auf!
Vorsichtsmaßnahmen
!
Dieses Modell ist kein Spielzeug!
Geeignet für Personen ab 14 Jahren!
* Modellbau-Einsteiger sollten sich Hilfe von Personen mit
Modellbau-Erfahrung holen, um einen sicheren Betrieb zu
gewährleisten.
* Montieren Sie den Kit nur an Plätzen außerhalb der
Reichweite von Kinder.
* Beachten Sie Vorsichtsmaßnahmen beim
Zusammenbau des Modells. Sie sind für diese Modell-
montage und für einen sicheren Betrieb selbst
verantwortlich.
* Halten Sie die Gebrauchsanleitung griffbereit, auch nach
Abschluss der Montagearbeiten.
D
RTF Gas links
Art.-Nr.
RFT Gas rechts
Art.-Nr.
ARF
Art.-Nr.
Zugelassen in:
D, A, E, GB, F, B, DK,
PL, FIN, GR, P, I, CH
03 1550
03 1551
03 1552
