Betriebsanleitung
Busch-Jalousiecontrol
Pos : 12 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/1. Ebene/A - F /Aufbau und Funkti on @ 11\mod_1279185435352_1.doc x @ 83026 @ 111 @ 1
4

Aufbau und Funktion

Pos : 13 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Aufbau und Funkti on/Ti mer/Verwendung 6411 @ 30\mod_1348659984049_1.doc x @ 239253 @ 2 @ 1
Die in dieser Anleitung beschriebenen Unterputzeinsätze werden eingesetzt zur Steuerung von
• Jalousien / Lamellen
• Rolladen
• Markisen
• Lichtkuppelverdeckungen, etc.
Die U/S-Variante verfügt zusätzlich über die Anschlussmöglichkeit für einen Helligkeitssensor und einen
Glasbruchmelder sowie über ein Stellrad zur Einstellung eines Schwellwertes für den Helligkeitssensor.
Im Folgenden wird der Begriff „Jalousie" stellvertretend auch für die anderen Anwendungen verwendet.
Pos : 14 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/2. Ebene/M - O/M odul e @ 26\mod_1343044917069_1.doc x @ 224735 @ 22 @ 1
4.1

Module

Pos : 15 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Aufbau und Funkti on/Ti mer/M odul e - 6411 @ 30\mod_1348662976407_1.doc x @ 239331 @ 1 @ 1
6411 U/S-101
6430-...

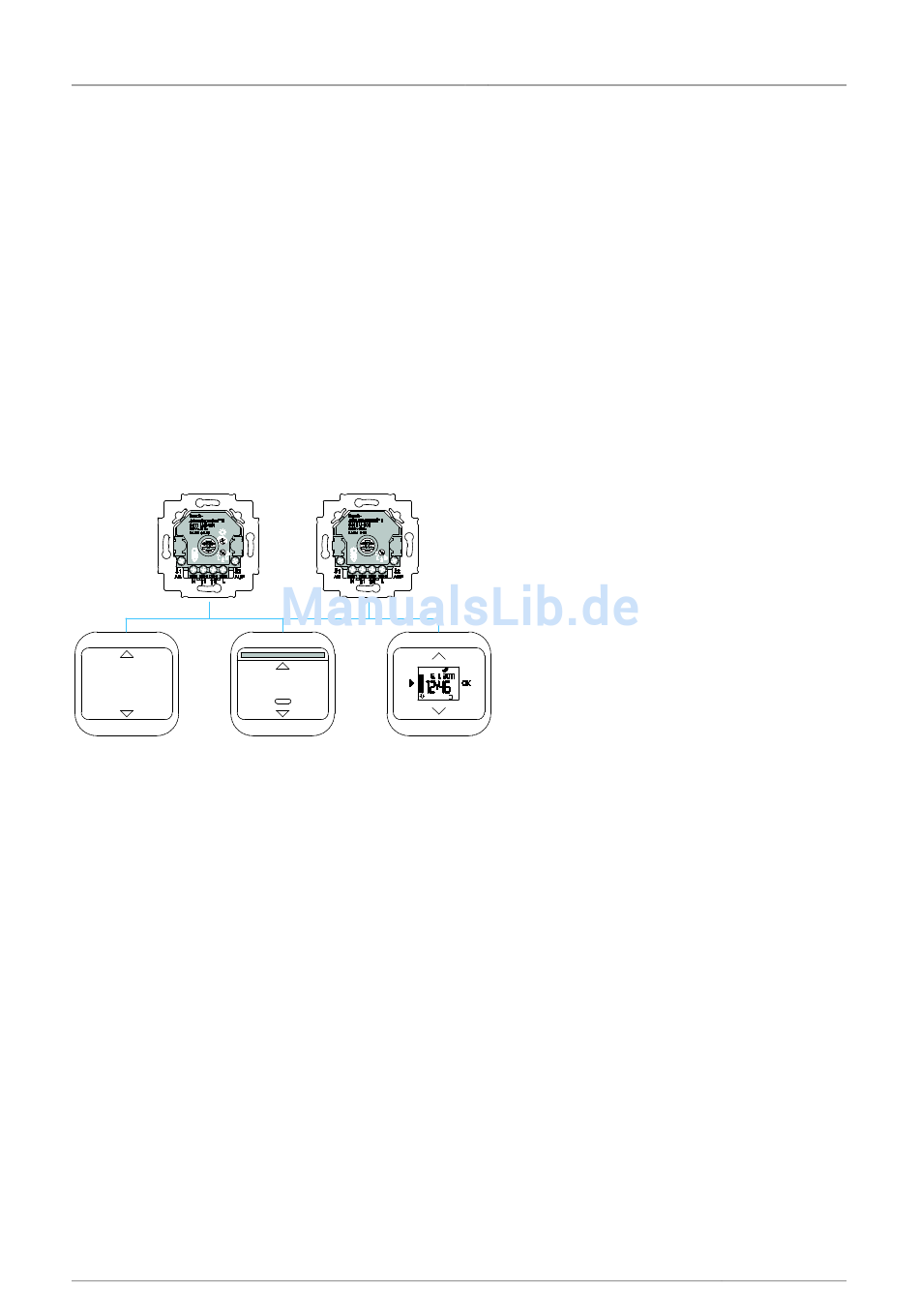

Abb. 1: UP-Einsätze mit Bedienelementen
Für die Unterputzeinsätze stehen 3 Bedienelemente zur Verfügung. In Abhängigkeit vom Bedienelement ergeben
sich unterschiedliche Funktionen.
Mechanisches Bedienelement 6430-...
Vor-Ort-Bedienung:
• Kurzer Tastendruck = Fahren in Endstellung
• Langer Tastendruck = Verstellen
IR-Bedienelement 6066-...
Vor-Ort-Bedienung:
Wie mechanisches Bedienelement plus Steuerungsmöglichkeit über IR-Fernbedienung.
Komfort-Timer-Bedienelement 6455
Vor-Ort-Bedienung:
Wie mechanisches Bedienelement plus frei ein stellbares zeit- wie auch helligkeitsgesteuertes Fahren und Stellen
der Jalousie.
Pos : 16 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Steuer modul e - Online-Dokumentation (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruc h ++++++++++++ @ 9\mod_1268898668093_0.doc x @ 52148 @ 222 @ 1
Betriebsanleitung | 1373-1-8161
®
II
6411 U-101
6066-... 6455
Aufbau und Funktion
— 4 —
