4.2 Geräteübersicht
Pos : 18 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Aufbau und Funkti on/Ti mer/Geräteübersicht - 6411 @ 30\mod_1348733391180_1.doc x @ 239620 @ 444444 @ 1

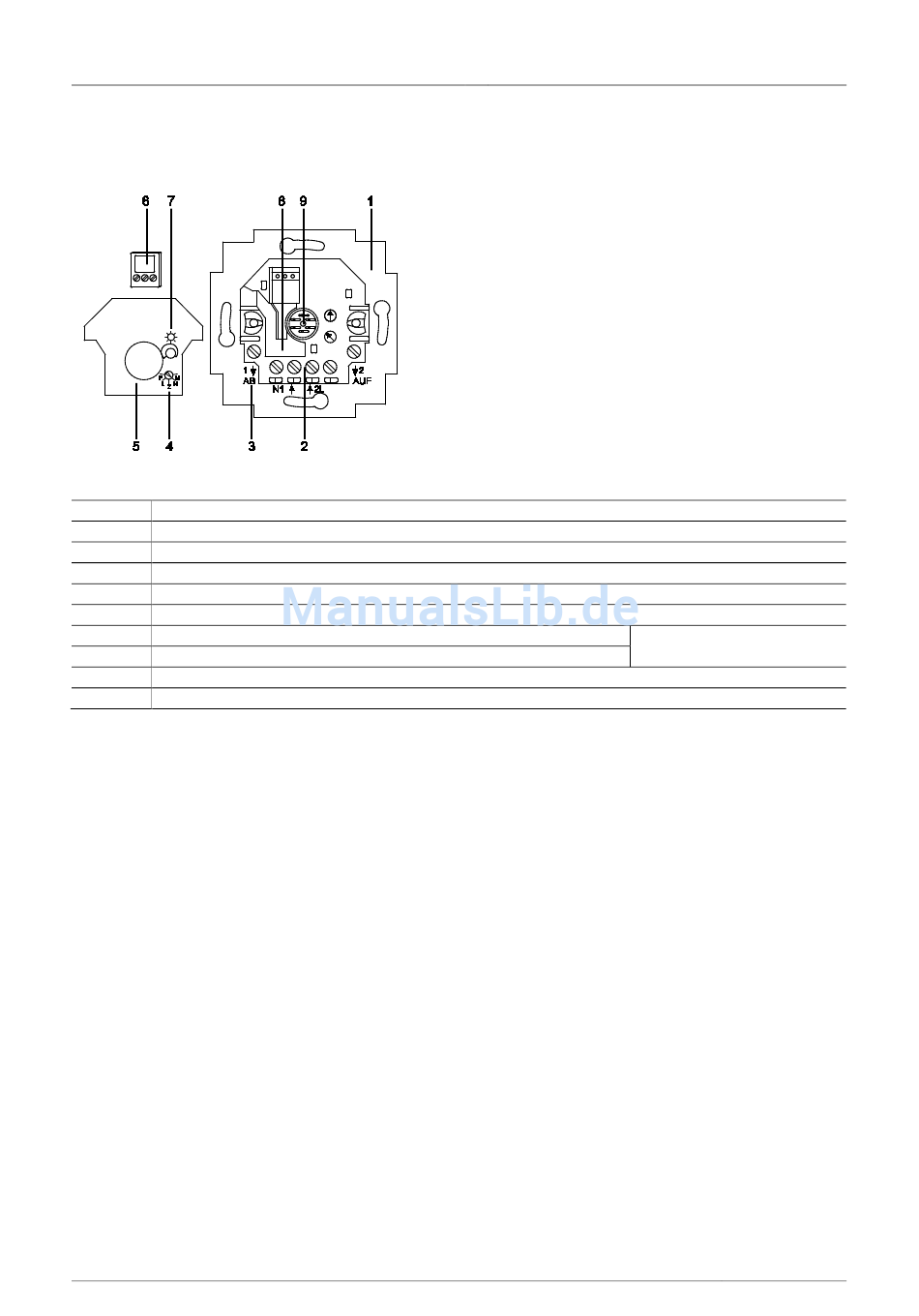

Abb. 2: Geräteansicht
Pos. Benennung
1 Unterputzeinsatz
2 Netz- / Nebenstellenanschluss
3 Anschluss Jalousiemotor
4 Stellrad zum Wechsel der Betriebsart
5 Abnehmbare Abdeckung für Berührungsschutz (ab Werk montiert)
6 Klemmblock für den Anschluss des Helligkeitssensors / Glasbruchmelders
7 Stellrad zur Einstellung des Schwellwertes für den Helligkeitssensor
8 Schlaufenfach für Sensorleitung
9 Verbindung zum Bedienelement / Anschlussdom
Pos : 19 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Übersc hriften (--> Für all e D okumente <--)/2. Ebene/A - F /Funkti ons- und Aus stattungs mer kmal e @ 23\mod_1336557630140_1.doc x @ 209134 @ 31111112222224 @ 1
4.3

Funktions- und Ausstattungsmerkmale

Pos : 20 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Aufbau und Funkti on/Ti mer/Funkti onen 6411 @ 30\mod_1348661844882_1.doc x @ 239267 @ 222222 @ 1
• Geeignet für Rollladen-, Jalousie- und Markisenantriebe mit mechanischer oder elektronischer
Endlagenabschaltung
• Mit zwei 230 V-Nebenstelleneingängen (Auf/Ab) für Gruppensteuerung
• Anschlussmöglichkeit von Helligkeitssensor und Glasbruchmelder (nur 6411 U/S-101)
• Mit Betriebsartenschalter für Betriebsarten:
– Normal
– Lamelle
– Zentrale
– Position
– Markise (nur 6411 U/S-101)
• Mit Party-Funktion (Deaktivierung der Vorort-Bedienstelle) in Kombination mit Busch-Jalousiecontrol
Bedienelement 6430-...-..., 6066-...-...
• Windalarm-, Putz-Funktion über Nebenstelleneingang realisierbar
• Laufzeit: 3 Minuten
• Für Mehrphasenbetrieb geeignet
