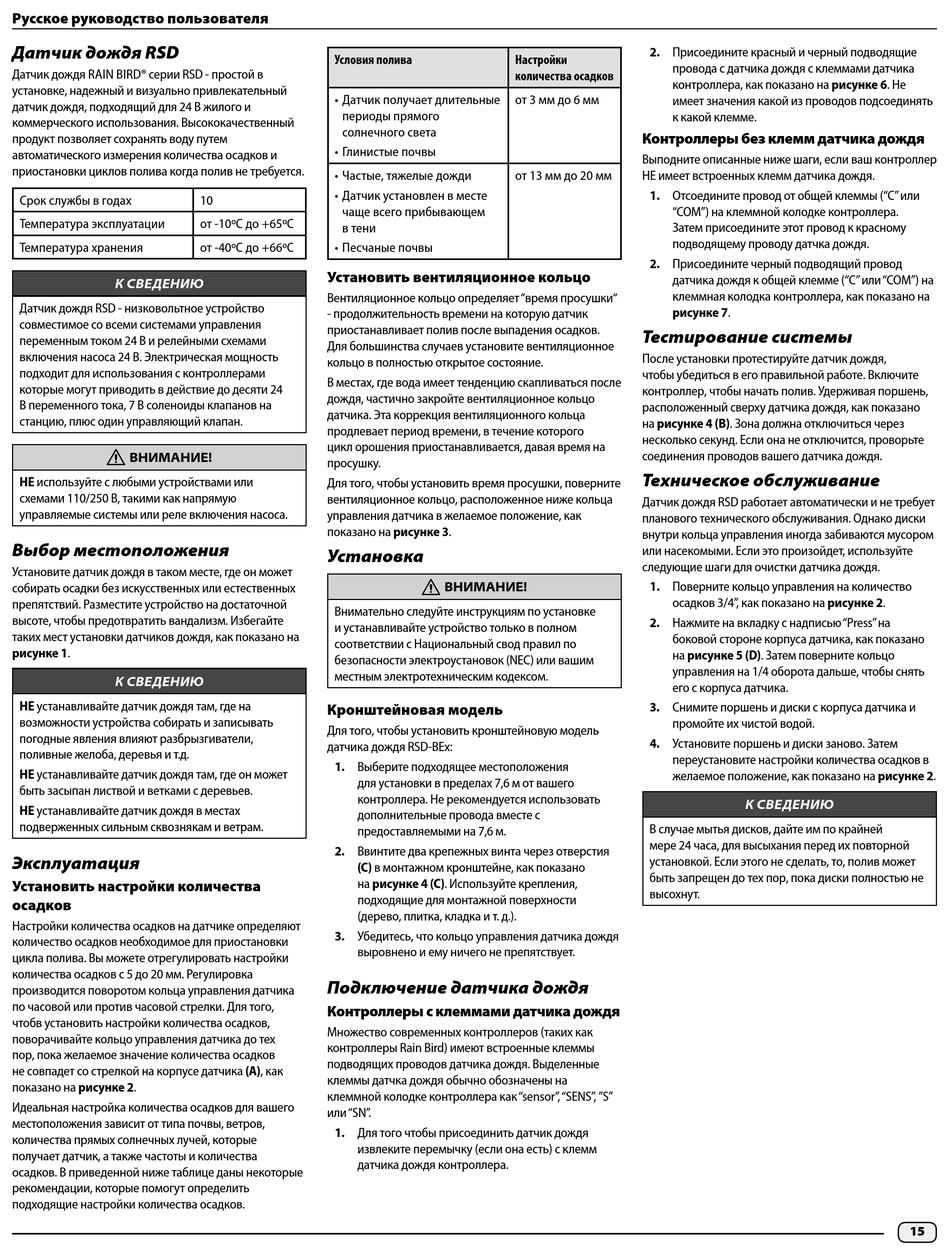

Русское руководство пользователя
Датчик дождя RSD
Датчик дождя RAIN BIRD® серии RSD - простой в
установке, надежный и визуально привлекательный
датчик дождя, подходящий для 24 В жилого и
коммерческого использования. Высококачественный
продукт позволяет сохранять воду путем
автоматического измерения количества осадков и
приостановки циклов полива когда полив не требуется.
Срок службы в годах
Температура эксплуатации
Температура хранения
К СВЕДЕНИЮ
Датчик дождя RSD - низковольтное устройство
совместимое со всеми системами управления
переменным током 24 В и релейными схемами
включения насоса 24 В. Электрическая мощность
подходит для использования с контроллерами
которые могут приводить в действие до десяти 24
В переменного тока, 7 В соленоиды клапанов на
станцию, плюс один управляющий клапан.
d
ВНИМАНИЕ!
НЕ используйте с любыми устройствами или
схемами 110/250 В, такими как напрямую
управляемые системы или реле включения насоса.
Выбор местоположения
Установите датчик дождя в таком месте, где он может
собирать осадки без искусственных или естественных
препятствий. Разместите устройство на достаточной
высоте, чтобы предотвратить вандализм. Избегайте
таких мест установки датчиков дождя, как показано на
рисунке 1.
К СВЕДЕНИЮ
НЕ устанавливайте датчик дождя там, где на
возможности устройства собирать и записывать
погодные явления влияют разбрызгиватели,
поливные желоба, деревья и т.д.
НЕ устанавливайте датчик дождя там, где он может
быть засыпан листвой и ветками с деревьев.
НЕ устанавливайте датчик дождя в местах
подверженных сильным сквознякам и ветрам.
Эксплуатация
Установить настройки количества
осадков
Настройки количества осадков на датчике определяют
количество осадков необходимое для приостановки
цикла полива. Вы можете отрегулировать настройки
количества осадков с 5 до 20 мм. Регулировка
производится поворотом кольца управления датчика
по часовой или против часовой стрелки. Для того,
чтобв установить настройки количества осадков,
поворачивайте кольцо управления датчика до тех
пор, пока желаемое значение количества осадков
не совпадет со стрелкой на корпусе датчика (A), как
показано на рисунке 2.
Идеальная настройка количества осадков для вашего
местоположения зависит от типа почвы, ветров,
количества прямых солнечных лучей, которые
получает датчик, а также частоты и количества
осадков. В приведенной ниже таблице даны некоторые
рекомендации, которые помогут определить
подходящие настройки количества осадков.
Условия полива
• Датчик получает длительные
периоды прямого
солнечного света
• Глинистые почвы
• Частые, тяжелые дожди
• Датчик установлен в месте
10
чаще всего прибывающем
от -10ºC до +65ºC
в тени
от -40ºC до +66ºC
• Песчаные почвы
Установить вентиляционное кольцо
Вентиляционное кольцо определяет "время просушки"
- продолжительность времени на которую датчик
приостанавливает полив после выпадения осадков.
Для большинства случаев установите вентиляционное
кольцо в полностью открытое состояние.
В местах, где вода имеет тенденцию скапливаться после
дождя, частично закройте вентиляционное кольцо
датчика. Эта коррекция вентиляционного кольца
продлевает период времени, в течение которого
цикл орошения приостанавливается, давая время на
просушку.
Для того, чтобы установить время просушки, поверните
вентиляционное кольцо, расположенное ниже кольца
управления датчика в желаемое положение, как
показано на рисунке 3.
Установка
Внимательно следуйте инструкциям по установке
и устанавливайте устройство только в полном
соответствии с Национальный свод правил по
безопасности электроустановок (NEC) или вашим
местным электротехническим кодексом.
Кронштейновая модель
Для того, чтобы установить кронштейновую модель
датчика дождя RSD-BEx:
1. Выберите подходящее местоположения
для установки в пределах 7,6 м от вашего
контроллера. Не рекомендуется использовать
дополнительные провода вместе с
предоставляемыми на 7,6 м.
2. Ввинтите два крепежных винта через отверстия
(C) в монтажном кронштейне, как показано
на рисунке 4 (C). Используйте крепления,
подходящие для монтажной поверхности
(дерево, плитка, кладка и т. д.).
3. Убедитесь, что кольцо управления датчика дождя
выровнено и ему ничего не препятствует.
Подключение датчика дождя
Контроллеры с клеммами датчика дождя
Множество современных контроллеров (таких как
контроллеры Rain Bird) имеют встроенные клеммы
подводящих проводов датчика дождя. Выделенные
клеммы датчка дождя обычно обозначены на
клеммной колодке контроллера как "sensor", "SENS", "S"
или "SN".
1. Для того чтобы присоединить датчик дождя
извлеките перемычку (если она есть) с клемм
датчика дождя контроллера.
Настройки
количества осадков
от 3 мм до 6 мм
от 13 мм до 20 мм
d
ВНИМАНИЕ!
2. Присоедините красный и черный подводящие
провода с датчика дождя с клеммами датчика
контроллера, как показано на рисунке 6. Не
имеет значения какой из проводов подсоединять
к какой клемме.
Контроллеры без клемм датчика дождя
Выподните описанные ниже шаги, если ваш контроллер
НЕ имеет встроенных клемм датчика дождя.
1. Отсоедините провод от общей клеммы ("C" или
"COM") на клеммной колодке контроллера.
Затем присоедините этот провод к красному
подводящему проводу датчка дождя.
2. Присоедините черный подводящий провод
датчика дождя к общей клемме ("C" или "COM") на
клеммная колодка контроллера, как показано на
рисунке 7.
Тестирование системы
После установки протестируйте датчик дождя,
чтобы убедиться в его правильной работе. Включите
контроллер, чтобы начать полив. Удерживая поршень,
расположенный сверху датчика дождя, как показано
на рисунке 4 (B). Зона должна отключиться через
несколько секунд. Если она не отключится, проворьте
соединения проводов вашего датчика дождя.
Техническое обслуживание
Датчик дождя RSD работает автоматически и не требует
планового технического обслуживания. Однако диски
внутри кольца управления иногда забиваются мусором
или насекомыми. Если это произойдет, используйте
следующие шаги для очистки датчика дождя.
1. Поверните кольцо управления на количество
осадков 3/4", как показано на рисунке 2.
2. Нажмите на вкладку с надписью "Press" на
боковой стороне корпуса датчика, как показано
на рисунке 5 (D). Затем поверните кольцо
управления на 1/4 оборота дальше, чтобы снять
его с корпуса датчика.
3. Снимите поршень и диски с корпуса датчика и
промойте их чистой водой.
4. Установите поршень и диски заново. Затем
переустановите настройки количества осадков в
желаемое положение, как показано на рисунке 2.
К СВЕДЕНИЮ
В случае мытья дисков, дайте им по крайней
мере 24 часа, для высыхания перед их повторной
установкой. Если этого не сделать, то, полив может
быть запрещен до тех пор, пока диски полностью не
высохнут.
15
