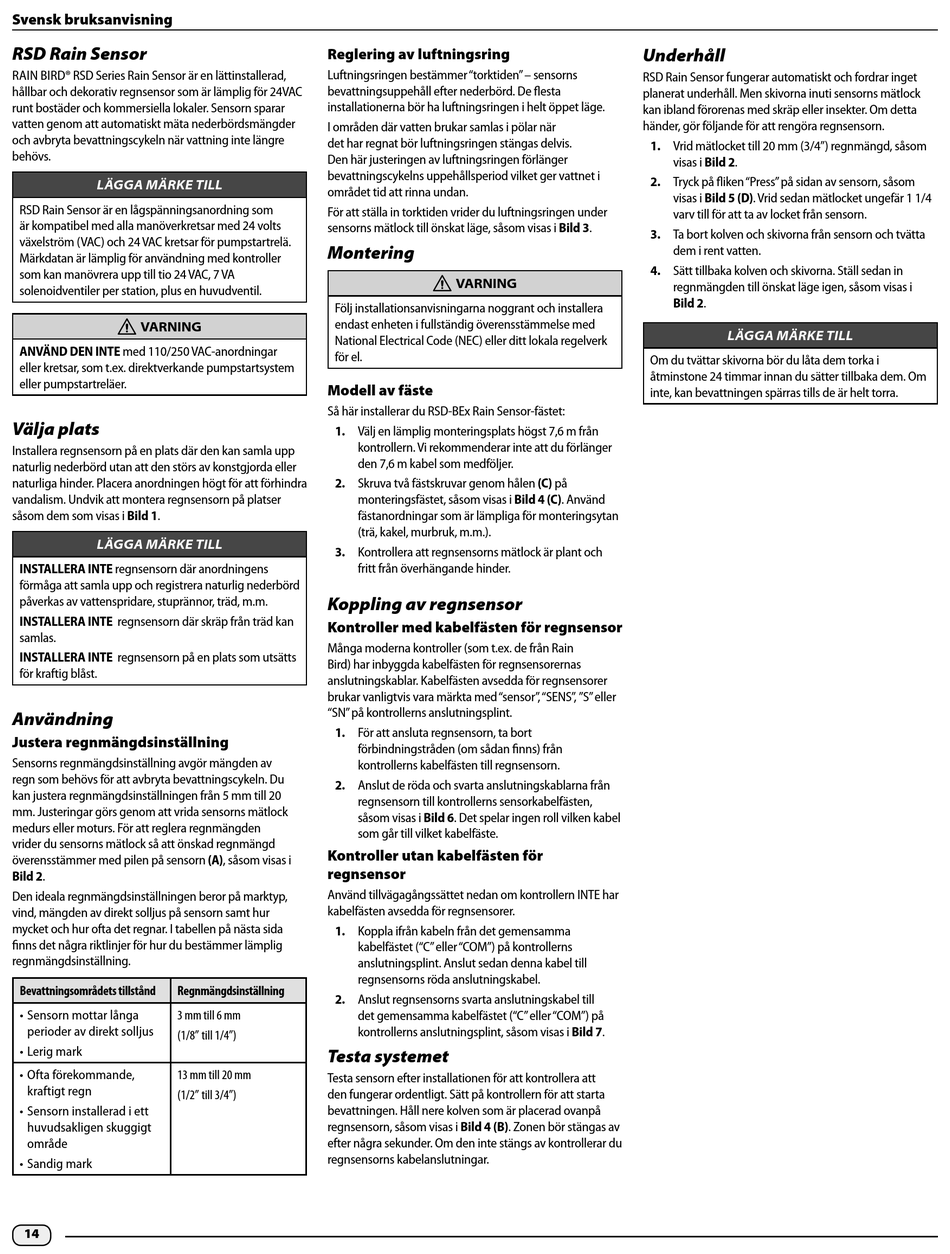

Svensk bruksanvisning

RSD Rain Sensor
RAIN BIRD® RSD Series Rain Sensor är en lättinstallerad,
hållbar och dekorativ regnsensor som är lämplig för 24VAC
runt bostäder och kommersiella lokaler. Sensorn sparar
vatten genom att automatiskt mäta nederbördsmängder
och avbryta bevattningscykeln när vattning inte längre
behövs.
LÄGGA MÄRKE TILL
RSD Rain Sensor är en lågspänningsanordning som
är kompatibel med alla manöverkretsar med 24 volts
växelström (VAC) och 24 VAC kretsar för pumpstartrelä.
Märkdatan är lämplig för användning med kontroller
som kan manövrera upp till tio 24 VAC, 7 VA
solenoidventiler per station, plus en huvudventil.
d
VARNING
ANVÄND DEN INTE med 110/250 VAC-anordningar
eller kretsar, som t.ex. direktverkande pumpstartsystem
eller pumpstartreläer.
Välja plats
Installera regnsensorn på en plats där den kan samla upp
naturlig nederbörd utan att den störs av konstgjorda eller
naturliga hinder. Placera anordningen högt för att förhindra
vandalism. Undvik att montera regnsensorn på platser
såsom dem som visas i Bild 1.
LÄGGA MÄRKE TILL
INSTALLERA INTE regnsensorn där anordningens
förmåga att samla upp och registrera naturlig nederbörd
påverkas av vattenspridare, stuprännor, träd, m.m.
INSTALLERA INTE regnsensorn där skräp från träd kan
samlas.
INSTALLERA INTE regnsensorn på en plats som utsätts
för kraftig blåst.
Användning
Justera regnmängdsinställning
Sensorns regnmängdsinställning avgör mängden av
regn som behövs för att avbryta bevattningscykeln. Du
kan justera regnmängdsinställningen från 5 mm till 20
mm. Justeringar görs genom att vrida sensorns mätlock
medurs eller moturs. För att reglera regnmängden
vrider du sensorns mätlock så att önskad regnmängd
överensstämmer med pilen på sensorn (A), såsom visas i
Bild 2.
Den ideala regnmängdsinställningen beror på marktyp,
vind, mängden av direkt solljus på sensorn samt hur
mycket och hur ofta det regnar. I tabellen på nästa sida
finns det några riktlinjer för hur du bestämmer lämplig
regnmängdsinställning.
Bevattningsområdets tillstånd Regnmängdsinställning
• Sensorn mottar långa 3 mm till 6 mm
perioder av direkt solljus
(1/8" till 1/4")
• Lerig mark
• Ofta förekommande, 13 mm till 20 mm
kraftigt regn
(1/2" till 3/4")
• Sensorn installerad i ett
huvudsakligen skuggigt
område
• Sandig mark
14
Reglering av luftningsring
Luftningsringen bestämmer "torktiden" – sensorns
bevattningsuppehåll efter nederbörd. De flesta
installationerna bör ha luftningsringen i helt öppet läge.
I områden där vatten brukar samlas i pölar när
det har regnat bör luftningsringen stängas delvis.
Den här justeringen av luftningsringen förlänger
bevattningscykelns uppehållsperiod vilket ger vattnet i
området tid att rinna undan.
För att ställa in torktiden vrider du luftningsringen under
sensorns mätlock till önskat läge, såsom visas i Bild 3.
Montering
d
VARNING
Följ installationsanvisningarna noggrant och installera
endast enheten i fullständig överensstämmelse med
National Electrical Code (NEC) eller ditt lokala regelverk
för el.
Modell av fäste
Så här installerar du RSD-BEx Rain Sensor-fästet:
1. Välj en lämplig monteringsplats högst 7,6 m från
kontrollern. Vi rekommenderar inte att du förlänger
den 7,6 m kabel som medföljer.
2. Skruva två fästskruvar genom hålen (C) på
monteringsfästet, såsom visas i Bild 4 (C). Använd
fästanordningar som är lämpliga för monteringsytan
(trä, kakel, murbruk, m.m.).
3. Kontrollera att regnsensorns mätlock är plant och
fritt från överhängande hinder.
Koppling av regnsensor
Kontroller med kabelfästen för regnsensor
Många moderna kontroller (som t.ex. de från Rain
Bird) har inbyggda kabelfästen för regnsensorernas
anslutningskablar. Kabelfästen avsedda för regnsensorer
brukar vanligtvis vara märkta med "sensor", "SENS", "S" eller
"SN" på kontrollerns anslutningsplint.
1. För att ansluta regnsensorn, ta bort
förbindningstråden (om sådan finns) från
kontrollerns kabelfästen till regnsensorn.
2. Anslut de röda och svarta anslutningskablarna från
regnsensorn till kontrollerns sensorkabelfästen,
såsom visas i Bild 6. Det spelar ingen roll vilken kabel
som går till vilket kabelfäste.
Kontroller utan kabelfästen för
regnsensor
Använd tillvägagångssättet nedan om kontrollern INTE har
kabelfästen avsedda för regnsensorer.
1. Koppla ifrån kabeln från det gemensamma
kabelfästet ("C" eller "COM") på kontrollerns
anslutningsplint. Anslut sedan denna kabel till
regnsensorns röda anslutningskabel.
2. Anslut regnsensorns svarta anslutningskabel till
det gemensamma kabelfästet ("C" eller "COM") på
kontrollerns anslutningsplint, såsom visas i Bild 7.
Testa systemet
Testa sensorn efter installationen för att kontrollera att
den fungerar ordentligt. Sätt på kontrollern för att starta
bevattningen. Håll nere kolven som är placerad ovanpå
regnsensorn, såsom visas i Bild 4 (B). Zonen bör stängas av
efter några sekunder. Om den inte stängs av kontrollerar du
regnsensorns kabelanslutningar.
Underhåll
RSD Rain Sensor fungerar automatiskt och fordrar inget
planerat underhåll. Men skivorna inuti sensorns mätlock
kan ibland förorenas med skräp eller insekter. Om detta
händer, gör följande för att rengöra regnsensorn.
1. Vrid mätlocket till 20 mm (3/4") regnmängd, såsom
visas i Bild 2.
2. Tryck på fliken "Press" på sidan av sensorn, såsom
visas i Bild 5 (D). Vrid sedan mätlocket ungefär 1 1/4
varv till för att ta av locket från sensorn.
3. Ta bort kolven och skivorna från sensorn och tvätta
dem i rent vatten.
4. Sätt tillbaka kolven och skivorna. Ställ sedan in
regnmängden till önskat läge igen, såsom visas i
Bild 2.
LÄGGA MÄRKE TILL
Om du tvättar skivorna bör du låta dem torka i
åtminstone 24 timmar innan du sätter tillbaka dem. Om
inte, kan bevattningen spärras tills de är helt torra.
