Grohe Tectron 36 201 Montageanleitung Seite 31

FIN
Käyttöalue
Käyttö on mahdollista:
• painesäiliöiden
• termisesti ohjattujen läpivirtauskuumentimien
• hydraulisesti ohjattujen läpivirtauskuumentimien kanssa
Käyttö paineettomien säiliöiden (avoimien
lämminvesiboilerien) kanssa ei ole mahdollista.
Tekniset tiedot
• virtauspaine
• käyttöpaine
• koepaine
Meluarvojen noudattamiseksi laitteeseen on asennettava
paineenalennusventtiili lepopaineen ylittäessä 5 baria.
Suurempia paine-eroja kylmä- ja lämminvesiliitännän välillä on
vältettävä!
• läpivirtaus, kun virtauspaine on 3 baria:
• lämpötila
lämpimän veden tulo:
suositus (energian säästämiseksi):
• syöttöjännite:
• automaattinen turvakatkaisu
(tehdasasetus):
• jälkivirtausaika (tehdasasetus):
• vastaanottoalue Kodak Gray Cardin kanssa, harmaa sivu,
8 x 10", poikittaiskoko (tehdasasetus):
• suojauslaji:
• paristovalvonta (vilkkusignaali)
• vesiliitäntä
Lisätarvikkeet, ks. varaosat, kääntöpuolen sivu I.

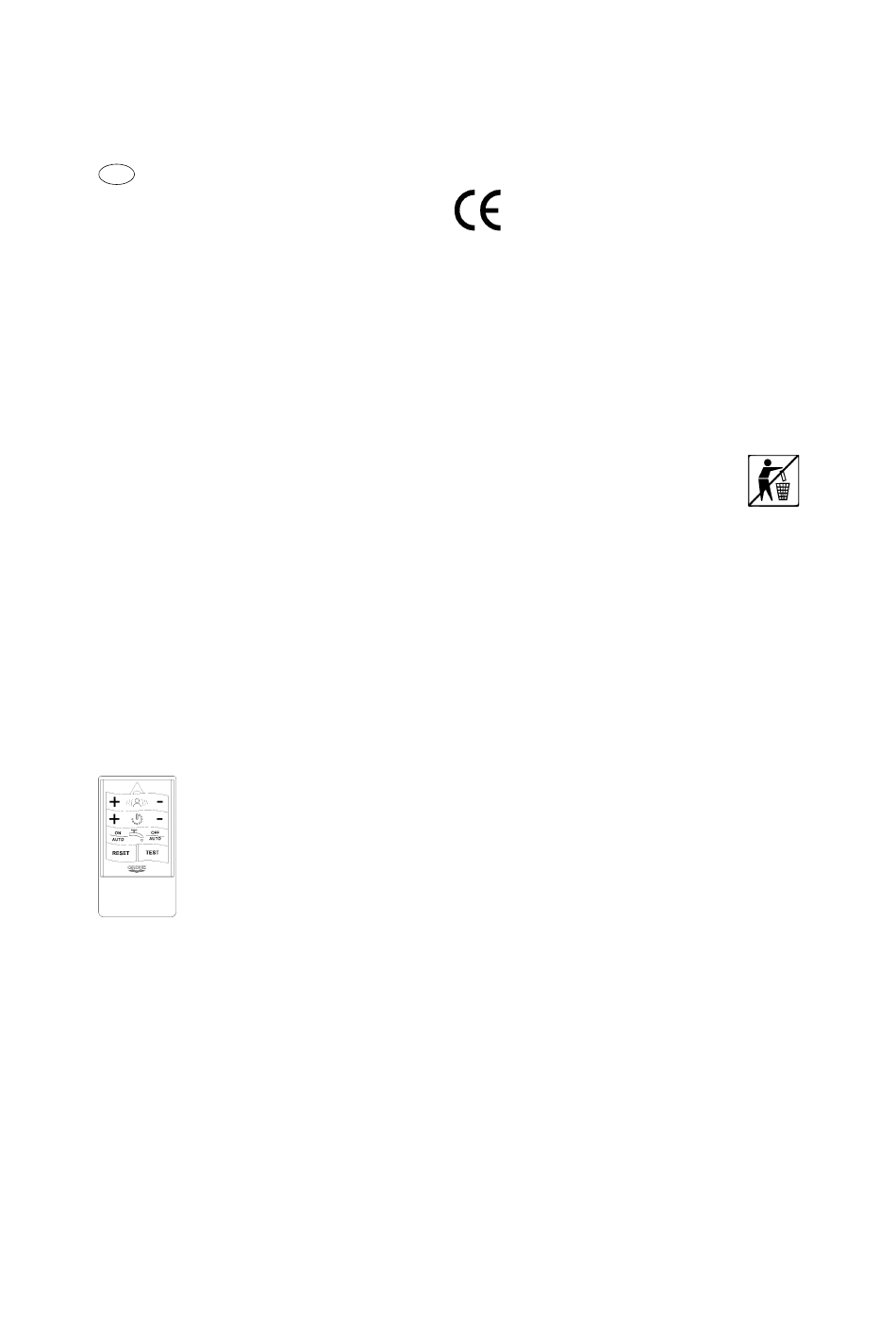

• Infrapunakauko-ohjaimella (tilausnumero: 36 206) voit tehdä
ja muuttaa seuraavia asetuksia.
vastaanottoalueen (5 - 20cm) säätö
•
jälkivirtausajan (0 - 10 s) säätö
•
jatkuvan virtauksen säätö ja aktivointi
•
(lämpödesinfiointi)
hanan poiskytkentä
•
perusasetusten palautus
•
testaustila vedetön simulointi
•
=
turvakatkaisun (2 - 420 s) säätö
•
automaattisen huuhtelun aktivointi ja säätö
•
• erikoisavain (tilausnumero: 19 132) taipuisien letkujen
irrotusta varten.
• varkaussuojattu poresuutin (tilausnumero: 36 133).
• vandalismia ehkäisevä piilosekoitusakseli
(tilausnumero: 36 209).
• tukialusta hanan ja tunnistinlaitteiston korotusta varten
(tilausnumero: 36 210).
• vandalismia ehkäisevä kiertosuoja (tilausnumero: 42 919).
Kiertosuojaa ei voida käyttää tukialustan yhteydessä.
min. 0,5 bar / suositus 1 - 5 bar
maks. 10 bar
16 bar
n. 6 l/min
maks. 70 °C
60 °C
6 V-litiumparisto (tyyppi CR-P2)
60 s
1 s
n. 13cm
IP 59 K
kylmä - oikealla
lämmin - vasemmalla
Hyväksyntä ja vaatimustenmukaisuus
Tämä tuote vastaa asianomaisten EU-direktiivien
vaatimuksia.
Vaatimustenmukaisuusvakuutukset voit tilata seuraavasta
osoitteesta:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Hävitysohje
Hävitä käytöstä poistettu paristo asianmukaisesti!
Asennus
Huuhdo putket!
Asennus
Huomaa kääntöpuolen sivulla I olevat mittapiirrokset.
Kiinnitä hana pesupöytään, ks. kääntöpuolen sivu II,
kuva [1] - [3].
Liitäntä
Kylmävesiliitäntä on tehtävä oikealle, lämminvesiliitäntä
vasemmalle.
Ruuvaa adapteri (B) tiivistettä (C) käyttäen kulmaventtiiliin, ks.
kuva [4].
Asenna ehdottomasti mukaan kuuluva adapteri ja sihti tai
takaiskuventtiili, jotta saat taattua jatkuvasti
moitteettoman toimivuuden!
Avaa kylmän ja lämpimän veden tulo ja tarkasta liitäntöjen
tiiviys!
