Grohe Tectron 36 201 Montageanleitung Seite 25

DK
Anvendelsesområde
Kan anvendes i forbindelse med:
• Trykbeholdere
• Termisk styrede gennemstrømningsvandvarmere
• Hydraulisk styrede gennemstrømningsvandvarmere
Anvendelse i forbindelse med trykløse beholdere (åbne
vandvarmere) er ikke mulig.
Tekniske data
• Tilgangstryk
• Driftstryk
• Prøvetryk
Ved hviletryk over 5 bar skal der monteres en reduktionsventil.
Større trykforskelle mellem koldt- og varmtvandstilslutningen
bør undgås!
• Gennemstrømning ved 3 bar tilgangstryk
• Temperatur
Varmtvandsindgang
Anbefalet (energibesparelse):
• Forsyningsspænding:
• Automatisk sikkerhedsfrakobling
(indstilling fra fabrik):
• Efterløbstid (indstilling fra fabrik):
• Modtagelsesområde med Kodak Gray Card, grå side,
8 x 10", tværformat (indstilling fra fabrik):
• Beskyttelsesart:
• Batterikontrol (blinksignal)
• Vandtilslutning
Specialtilbehør, se reservedele foldeside I.

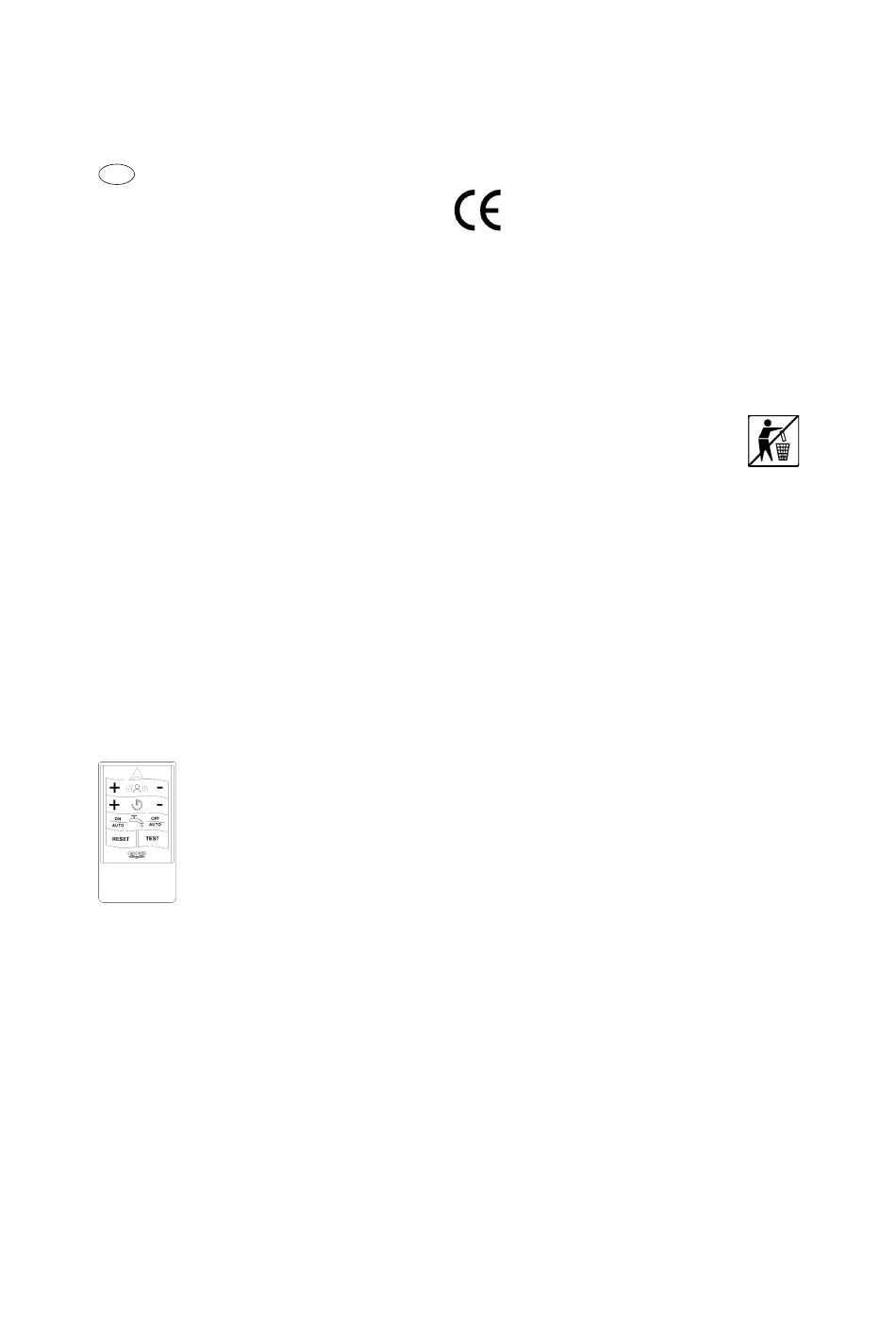

• Med den infrarøde fjernbetjening (bestillingsnr.: 36 206) kan
følgende indstillinger foretages og ændres.
Indstilling af modtagelsesområde (5 - 20cm)
•
Indstilling af efterløbstid (0 - 10 sek)
•
Indstil og aktiver konstant vandudløb
•
(termisk desinfektion)
Slukke for armaturet
•
Genoprette grundindstillingerne
•
Testmodus
•
=
Indstilling af sikkerhedsfrakobling (2 - 420 sek)
•
Aktiver og indstil automatisk skylning
•
• Specialnøgle (bestillingsnr.: 19 132) til afmontering af de
fleksible slanger.
• Tyverisikker mousseur (bestillingsnr.: 36 133).
• Hærværkshæmmende gemt reguleringsenhed
(bestillingsnr.: 36 209).
• Sokkel for at få armatur og følermekanisme højere op
(bestillingsnr.: 36 210).
• Hærværkshæmmende drejesikring (bestillingsnr.: 42 919).
Drejesikringen kan ikke kombineres med standardsoklen.
min. 0,5 bar/anbefalet 1 - 5 bar
maks. 10 bar
16 bar
ca. 6 l/min.
maks. 70 °C
60 °C
6 V-litium batteri (type CR-P2)
60 sek
1 sek
ca. 13cm
IP 59 K
koldt til højre
varmt til venstre
Simulation uden vand
Indregistrering og overensstemmelse
Dette produkt opfylder alle krav i det pågældende
EU-direktiv.
Overensstemmelseserklæringerne fås på følgende adresse:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Afhændelsesanvisning
Batteriet afhændes som foreskrevet!
Installation
Skyl rørledningerne igennem!
Montering
Vær opmærksom på måltegningerne på foldeside I.
Fastgør armaturet på vasken, se foldeside II, ill. [1] til [3].
Tilslutning
Det kolde vand skal tilsluttes til højre, det varme vand til
venstre.
Skru adapteren (B) på hjørneventilen ved at bruge
pakning (C), se ill. [4].
For at sikre en længere fejlfri anvendelse, er det tvingende
nødvendigt at montere den vedlagte adapter med
snavssamler hhv. kontraventil!
Åbn for koldt- og varmtvandstilførslen, og kontrollér, at
tilslutningerne er tætte!
