Erstinbetriebnahme

Schließen Sie, je nach Gerätetyp, eine Antenne an und setzen Sie eine SIM-Karte ein.
Vor der Verbindung des Gerätes mit einem Netzwerk oder mit einem PC muss das Gerät
ordnungsgemäß an die Versorgungsspannung angeschlossen werden, da sonst weitere
Geräte beschädigt oder zerstört werden können.

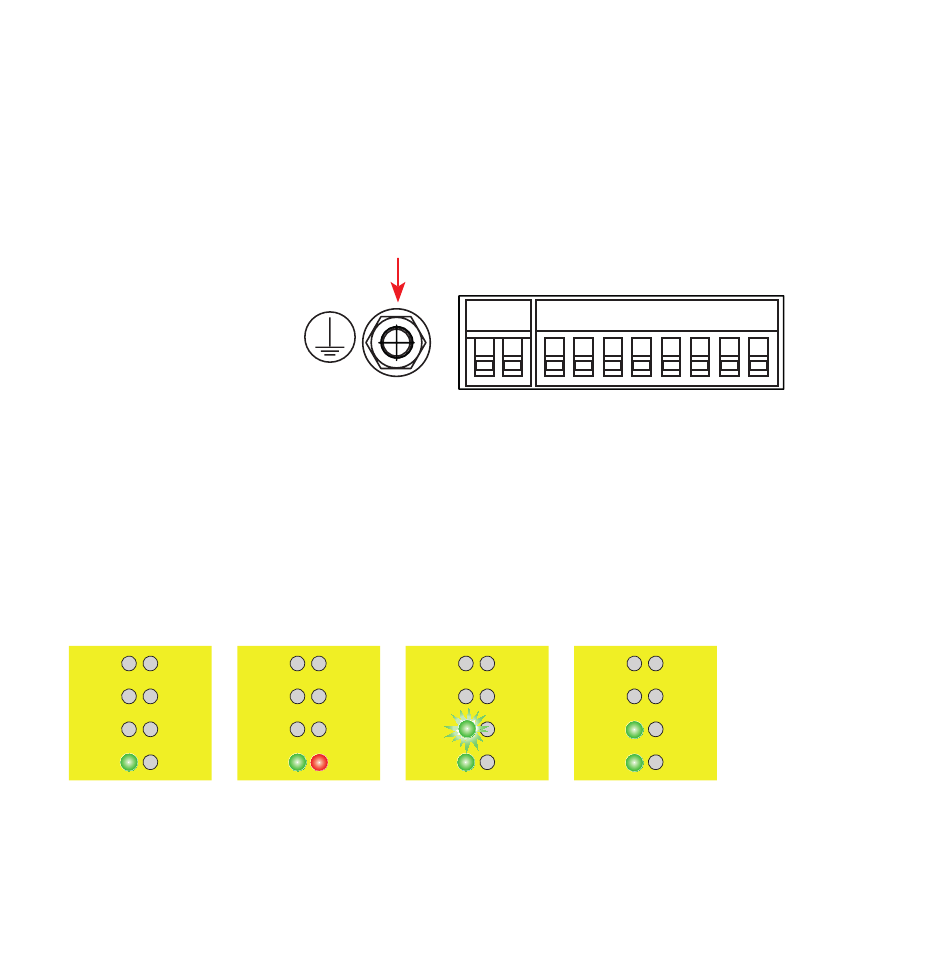

• Schließen Sie zuerst den Potentialausgleich an der Erdungslasche auf der Geräteober-
seite des Routers an.
• Schließen Sie die Versorgungsspannung (10 – 30V DC) an die Klemme X1
Achten Sie auf die richtige Polung!
◦ Nach dem Einschalten der Versorgungsspannung leuchtet die LED Pwr und das
Gerät führt einen Systemcheck durch.
◦ Nach ca. 25 Sek. leuchten die LED Pwr und Err.
◦ Nach weiteren ca. 25 Sek. erlischt die LED Err und die LED Rdy blinkt.
◦ Nach insgesamt ca. 90 Sek. leuchten die LED Pwr und Rdy.
Fc1 Fc2
Fc3 Fc4
Rdy Con
Pwr Err
T 0
Das mbNET ist nun betriebsbereit�
Fc1 Fc2 Fc1
Fc3 Fc4 Fc3
Rdy Con Rdy
Pwr Err Pwr
T + 25 Sek. T + 50 Sek.
- 12 -
+ - I4 I3 I2 I1 P M O2 O1
| | X2 |
X1
Fc2 Fc1
Fc4 Fc3
Con Rdy
Err Pwr
T + 90 Sek.
an�
Fc2
Fc4
Con
Err
