9.1

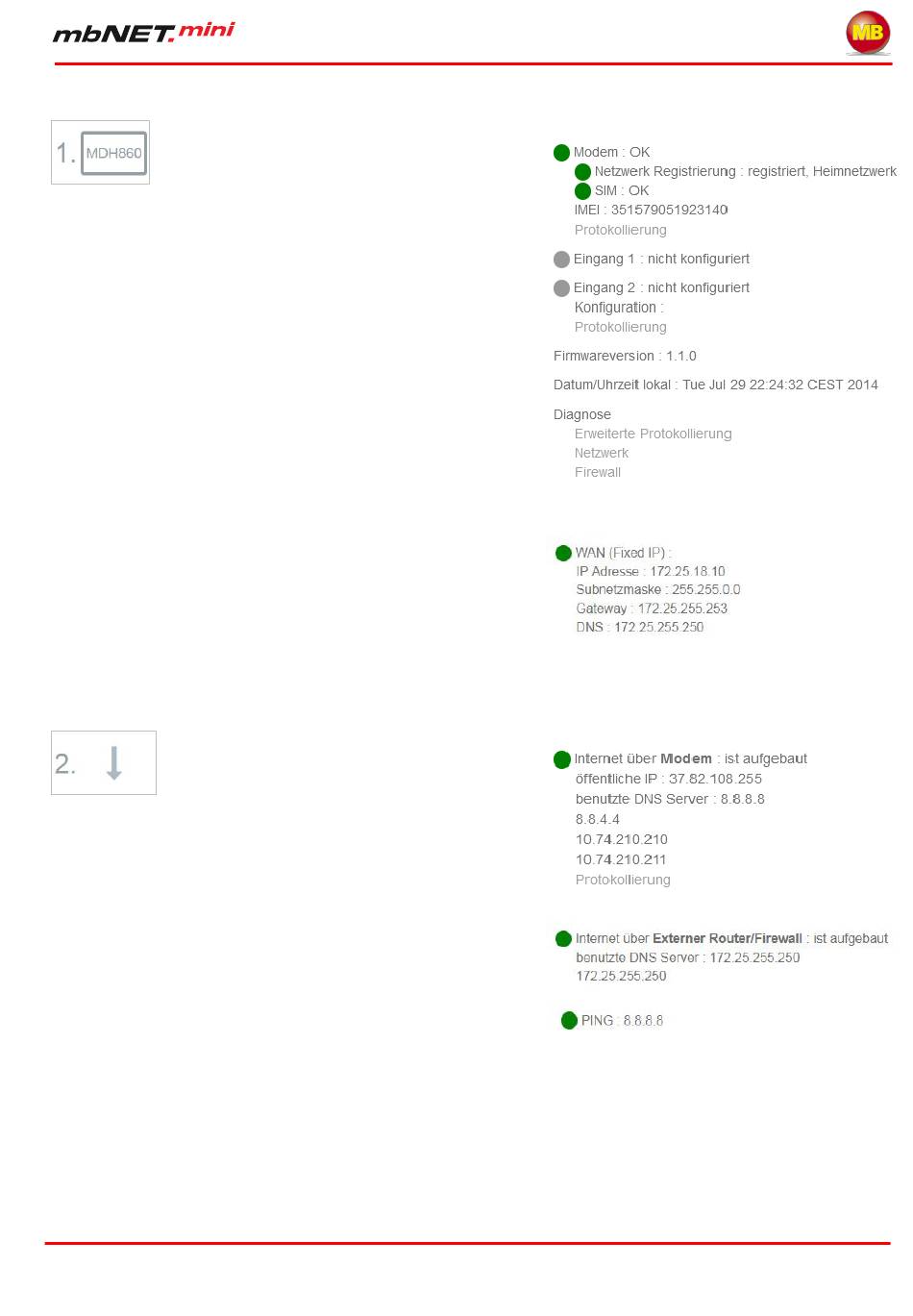

Schritt 1 - Gerät
Je nach Gerätetyp werden zuerst alle Modem-
oder die WAN Schnittstelleninformationen an-
gezeigt.
Eingang 1 kann nur für den Verbindungsaufbau konfiguriert
werden. Ist er entsprechend konfiguriert, wird das an der Be-
schreibung
„Eingang 1" angezeigt.
Der Signalzustand wird mit der vorangestellten LED angezeigt
(grau = 0/Low, grün = 1/High)
Eingang 2 kann für E-Mail, SMS, Internet-SMS oder Reboot
verwendet werden. Ist er entsprechend konfiguriert, wird das
an der Beschreibung „Eingang 2" angezeigt.
Der Signalzustand wird mit der vorangestellten LED angezeigt
(grau = 0/Low, grün = 1/High).
Wurde eine E-Mail, SMS oder Internet-SMS konfiguriert er-
scheint ein Button „Test". Bei Klick auf diesen Button wird das
eingestellte Ereignis zum Test ausgeführt.
Anzeige der Firmwareversion
Anzeige von Datum/Uhrzeit
Über den jeweiligen Link „Protokollierung" und "Diagnose"
werden zusätzliche Ausgaben auf einer zweiten Webseite an-
gezeigt. Diese Daten dienen dem weiteren Support bei Prob-
lemen oder Hinweisen in unseren FAQ.
Schritt 2 – Verbindung zum Internet
9.2
Je nach Verbindungsart werden im ersten
Punkt die Verbindungseinstellungen ange-
zeigt; z.B. ob auf den Eingang 1 gewartet
wird. Bei Wählverbindungen ins Internet (z.B.
GSM) wird vom Provider eine IP, DNS Server zugewiesen.
Dies wird in der zweiten Zeile sichtbar.
Die LED signalisiert den Zustand zum Internet.
In der Zeile „PING" wird der angegebene Testserver ange-
zeigt. Die LED signalisiert die Konnektivität (grau=noch nicht
gepingt, grün=erreichbar, rot=nicht erreichbar).
Über den jeweiligen Link „Protokollierung" werden zusätzliche
Ausgaben auf einer zweiten Webseite angezeigt. Diese Daten
dienen dem weiteren Support bei Problemen oder Hinweisen
in unseren FAQ.
MDH861
MDH860
MDH861
MDH860
Version: 1.3 DR 01
Seite 27 von 46
15.01.2016
