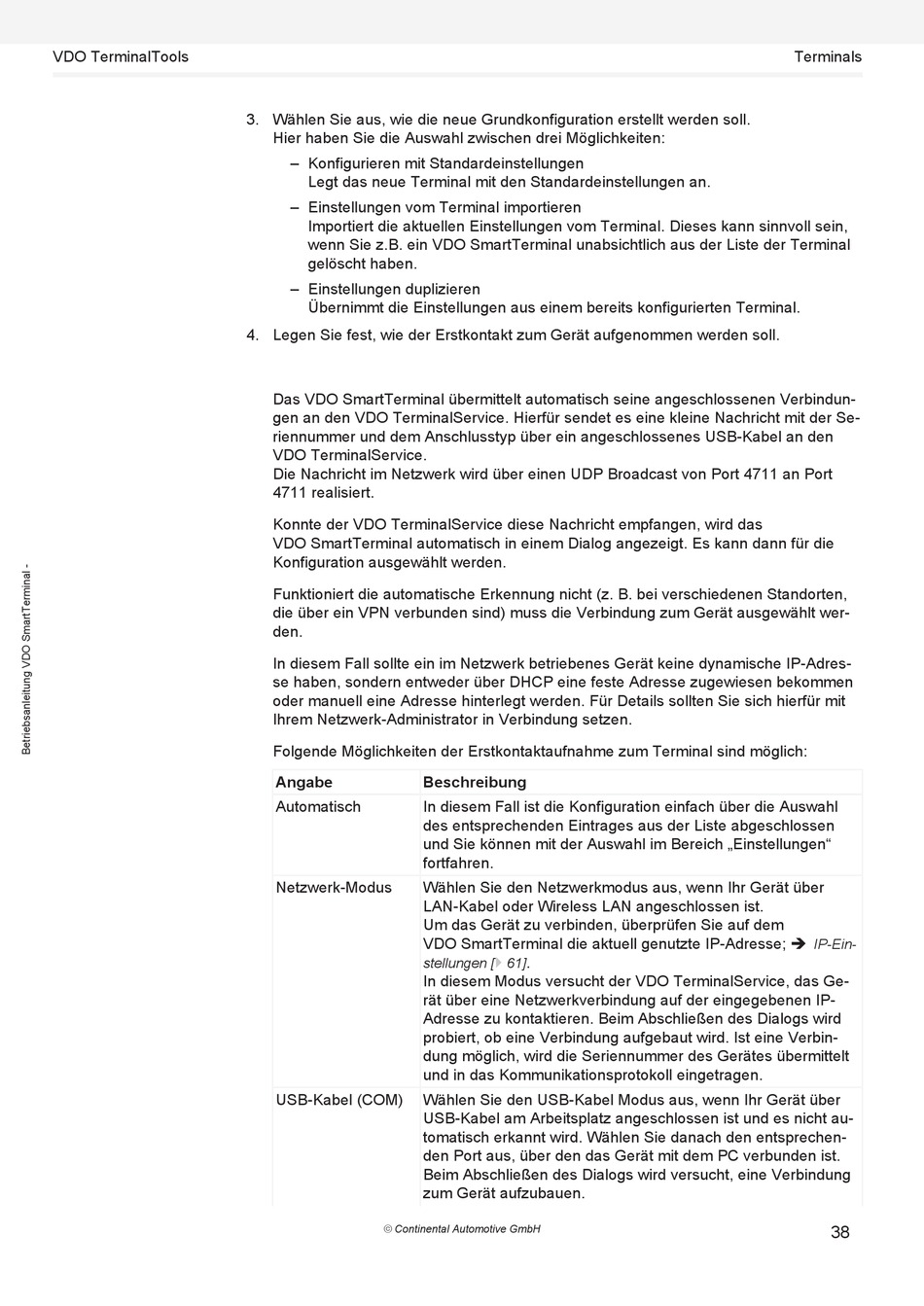

VDO SmartTerminal Betriebsanleitung Seite 38

VDO TerminalTools
3. Wählen Sie aus, wie die neue Grundkonfiguration erstellt werden soll.
Hier haben Sie die Auswahl zwischen drei Möglichkeiten:
– Konfigurieren mit Standardeinstellungen
Legt das neue Terminal mit den Standardeinstellungen an.
– Einstellungen vom Terminal importieren
Importiert die aktuellen Einstellungen vom Terminal. Dieses kann sinnvoll sein,
wenn Sie z.B. ein VDO SmartTerminal unabsichtlich aus der Liste der Terminal
gelöscht haben.
– Einstellungen duplizieren
Übernimmt die Einstellungen aus einem bereits konfigurierten Terminal.
4. Legen Sie fest, wie der Erstkontakt zum Gerät aufgenommen werden soll.
Das VDO SmartTerminal übermittelt automatisch seine angeschlossenen Verbindun-
gen an den VDO TerminalService. Hierfür sendet es eine kleine Nachricht mit der Se-
riennummer und dem Anschlusstyp über ein angeschlossenes USB-Kabel an den
VDO TerminalService.
Die Nachricht im Netzwerk wird über einen UDP Broadcast von Port 4711 an Port
4711 realisiert.
Konnte der VDO TerminalService diese Nachricht empfangen, wird das
VDO SmartTerminal automatisch in einem Dialog angezeigt. Es kann dann für die
Konfiguration ausgewählt werden.
Funktioniert die automatische Erkennung nicht (z. B. bei verschiedenen Standorten,
die über ein VPN verbunden sind) muss die Verbindung zum Gerät ausgewählt wer-
den.
In diesem Fall sollte ein im Netzwerk betriebenes Gerät keine dynamische IP-Adres-
se haben, sondern entweder über DHCP eine feste Adresse zugewiesen bekommen
oder manuell eine Adresse hinterlegt werden. Für Details sollten Sie sich hierfür mit
Ihrem Netzwerk-Administrator in Verbindung setzen.
Folgende Möglichkeiten der Erstkontaktaufnahme zum Terminal sind möglich:
Angabe
Automatisch
Netzwerk-Modus
USB-Kabel (COM)
© Continental Automotive GmbH
Beschreibung
In diesem Fall ist die Konfiguration einfach über die Auswahl
des entsprechenden Eintrages aus der Liste abgeschlossen
und Sie können mit der Auswahl im Bereich „Einstellungen"
fortfahren.
Wählen Sie den Netzwerkmodus aus, wenn Ihr Gerät über
LAN-Kabel oder Wireless LAN angeschlossen ist.
Um das Gerät zu verbinden, überprüfen Sie auf dem
VDO SmartTerminal die aktuell genutzte IP-Adresse; è
}
.
stellungen [ 61]
In diesem Modus versucht der VDO TerminalService, das Ge-
rät über eine Netzwerkverbindung auf der eingegebenen IP-
Adresse zu kontaktieren. Beim Abschließen des Dialogs wird
probiert, ob eine Verbindung aufgebaut wird. Ist eine Verbin-
dung möglich, wird die Seriennummer des Gerätes übermittelt
und in das Kommunikationsprotokoll eingetragen.
Wählen Sie den USB-Kabel Modus aus, wenn Ihr Gerät über
USB-Kabel am Arbeitsplatz angeschlossen ist und es nicht au-
tomatisch erkannt wird. Wählen Sie danach den entsprechen-
den Port aus, über den das Gerät mit dem PC verbunden ist.
Beim Abschließen des Dialogs wird versucht, eine Verbindung
zum Gerät aufzubauen.
Terminals
IP-Ein-
38
