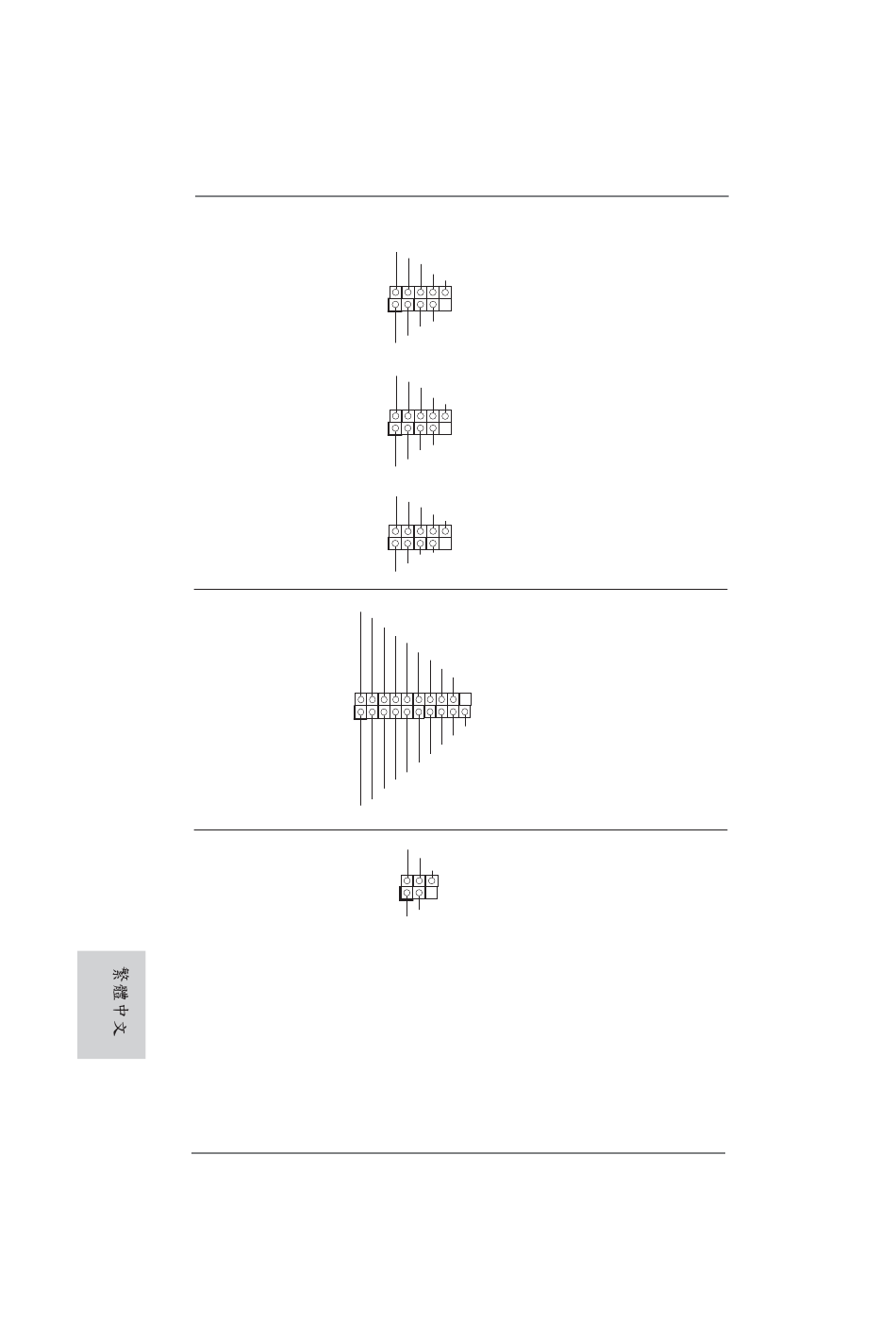

USB 2.0 擴充接頭
(9 針 USB8_9)
( 見第 2 頁第 30 項 )
(9 針 USB10_11)
( 見第 2 頁第 29 項 )
(9 針 USB12_13)
( 見第 2 頁第 28 項 )
USB 3.0 擴充接頭
(19 針 USB3_2_3)
( 見第 2 頁第 26 項 )
紅外線模組接頭
(5 針 IR1)
( 見第 2 頁第 32 項 )
296
ASRock P67 Extreme4 Gen3 Motherboard
USB_PWR
P-9
P+9
GND
DUMMY
1
GND
P+8
P-8
USB_PWR
USB_PWR
P-11
P+11
GND
DUMMY
1
GND
P+10
P-10
USB_PWR
USB_PWR
P-13
P+13
GND
DUMMY
1
GND
P+12
P-12
USB_PWR
IntA_P2_D+
IntA_P2_D-
GND
IntA_P2_SSTX+
IntA_P2_SSTX-
GND
IntA_P2_SSRX+
IntA_P2_SSRX-
Vbus
1
Vbus
IntA_P1_SSRX-
IntA_P1_SSRX+
GND
IntA_P1_SSTX-
IntA_P1_SSTX+
GND
IntA_P1_D-
IntA_P1_D+
ID
IRTX
+5VSB
DUMMY
1
GND
IRRX
除了位於 I/O 面板的六個
USB 2.0 接口之外，這款
主機板有三組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
除了位於 I/O 面板的兩個
USB 3.0 接口之外，這款
主機板有一組 USB 3.0 接
針。這組 USB 3.0 接針可以
支援兩個 USB 3.0 接口。
這個接頭支援一個選配的模
組 , 可用來無線傳輸和接收紅
外線。
