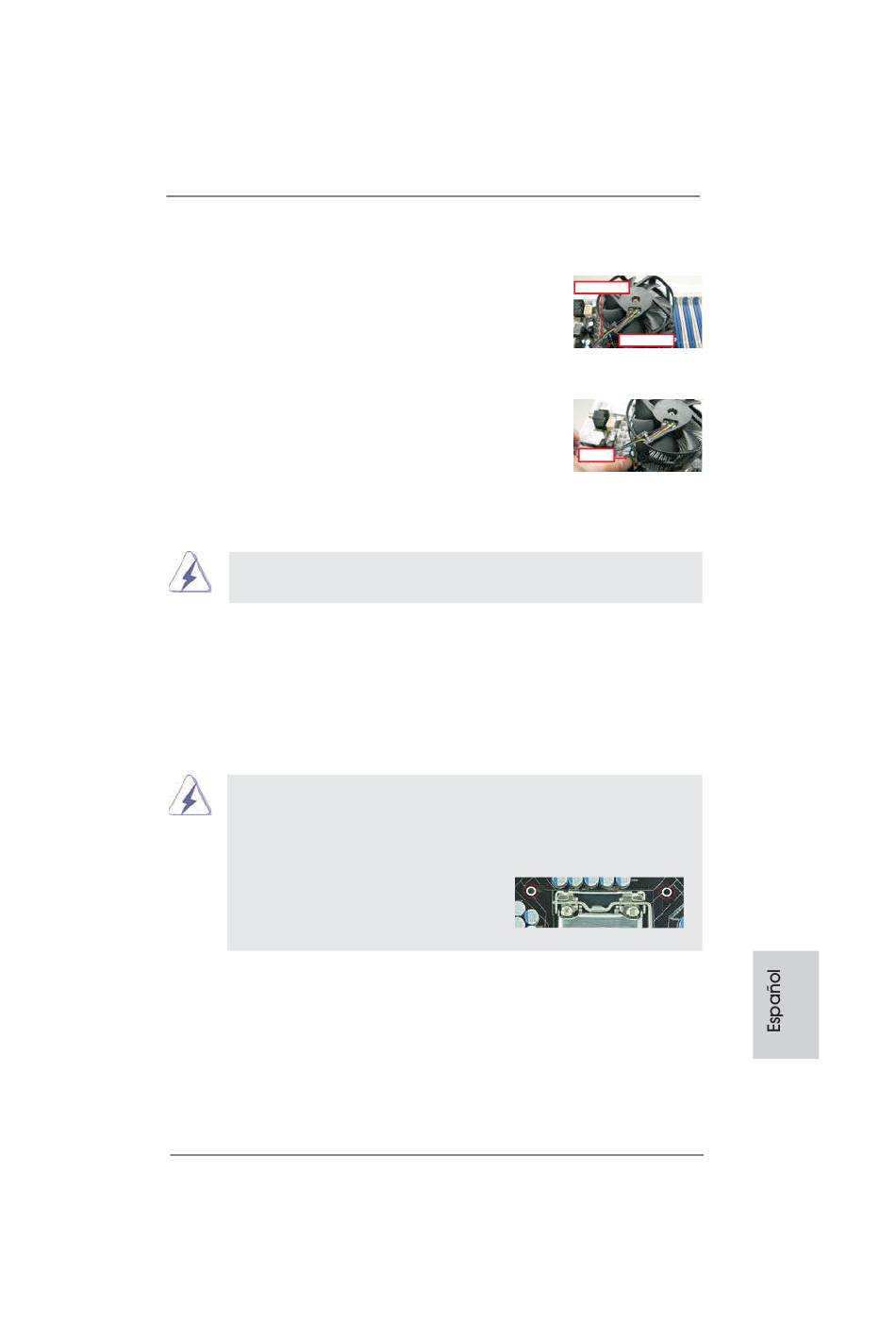

Paso 2. Coloque el disipador en el socket. Asegúrese
de que los cables del ventilador están orien-
tados hacia el lado más cercano del conector
del ventilador de la CPU en la placa madre
(CPU_FAN1, ver página 2, nº 4).
Paso 3. Alinee los cierres con los agujeros de la placa
madre.
Paso 4. Gire el cierre en la dirección de las agujas del
reloj y, a continuación, presione las cubiertas
del cierre con el dedo pulgar para instalar y
bloquear. Repita el proceso con los cierres
restantes.
Si presiona los cierres sin girarlos en el sentido de las agujas del
reloj, el disipador no se podrá fi jar a la placa madre.
Paso 5. Conecte el cabezal del ventilador con el
conector del ventilador de la CPU en la placa
madre.
Paso 6. Fije el cable que sobre con un lazo para
asegurarse de que el cable no interfi ere en el
funcionamiento del ventilador y tampoco entra
en contacto con otros componentes.
Recuerde que esta placa base admite la opción de refrigeración
combinada (C.C.O.), una opción fl exible que puede adaptarse a
tres tipos de disipador de CPU diferentes, correspondientes a los
zócalos LGA 775, LGA 1155 y LGA 1156. Los orifi cios perforados
de color blanco están destinados al ventilador de CPU para zócalos
LGA 1155/1156.
ASRock P67 Extreme4 Gen3 Motherboard
(Cables del ventilador en el lado más
próximo al cabezal de la placa madre)
Fan cables on side
closest to MB header
Fastener slots
pointing straight out
(Ranuras de cierre orientadas al exterior)
Press Down
(4 Places)
(Pulse (4 lugares))
135
