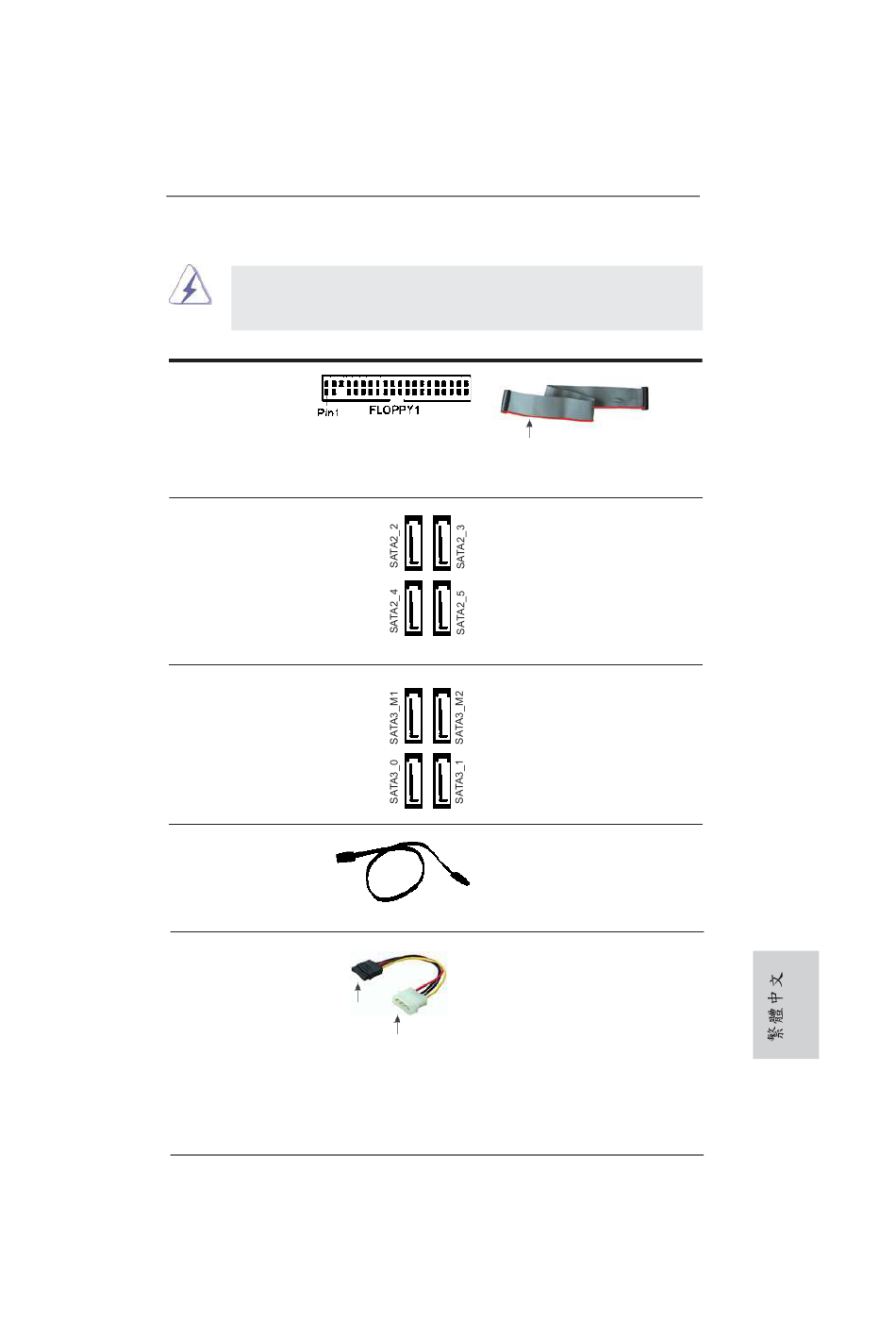

2.9 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭
磁碟機接頭
（33 針 FLOPPY1）
( 見第 2 頁第 33 項 )
注意 : 請確保數據線標紅色的一邊插入接頭第 1 針腳 (Pin1) 的位置。
Serial ATAII 接口
(SATA2_2: 見第 2 頁第 15 項 )
(SATA2_3: 見第 2 頁第 16 項 )
(SATA2_4: 見第 2 頁第 17 項 )
(SATA2_5: 見第 2 頁第 18 項 )
Serial ATA3 接口
(SATA3_0: 見第 2 頁第 13 項 )
(SATA3_1: 見第 2 頁第 14 項 )
(SATA3_M1: 見第 2 頁第 11 項 )
(SATA3_M2: 見第 2 頁第 12 項 )
Serial ATA (SATA)
數據線
( 選配 )
Serial ATA (SATA)
電源線
( 選配 )
連接到 SATA 硬碟
電源接口
ASRock P67 Extreme4 Gen3 Motherboard
圖示
將標示紅色的一邊插入第 1 針腳 (Pin1)
這裡有四組 Serial ATAII
(SATAII) 接口支援 SATA 數據
線作為內部儲存設置。
目前 SATAII 界面理論上
可提供高達 3.0Gb/s 的數據
傳輸速率。
這裡有四組 Serial ATA3
(SATA3) 接口支援 SATA 數據
線作為內部儲存設置。
目前 SATA3 界面理論上
可提供高達 6.0Gb/s 的數據
傳輸速率。
SATA 數據線的任意一端均可
連接 SATA/SATAII/SATA3 硬
碟或者主機板上的 SATAII/
SATA3 接口。
請將 SATA 電源線黑色的一端
連接到 SATA 驅動器的電源接
口。然後將 SATA 電源線白色
的一端連接到電源適配器的
電源接口。
連接到電源
適配器
說明
295
