Cabecera HDMI_SPDIF
(HDMI_SPDIF1 de 2 pin)
(vea p.2, N. 36)

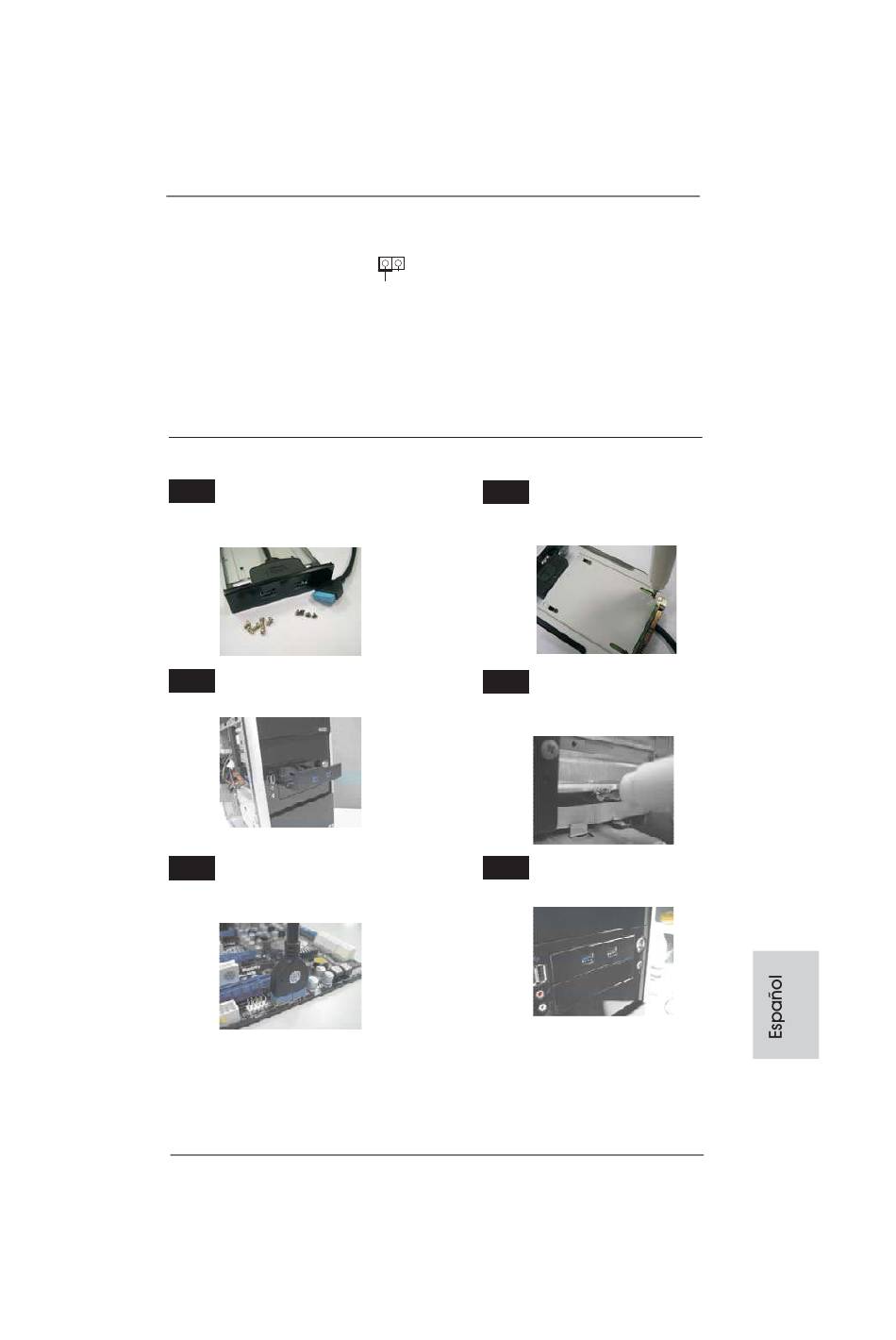

Guía de instalación del Panel frontal USB 3.0
Paso 1
Prepare el Panel frontal USB 3.0, los cuatro
tornillos para unidad HDD y los seis tornillos
de fi jación al chasis suministrados.
Paso 3
Instale el Panel frontal USB 3.0 en la bahía
de unidad de 2,5" del chasis.
Paso 5
Conecte el cable del Panel frontal USB 3.0 a
la cabecera USB 3.0 (USB3_2_3) de la placa
base.
ASRock P67 Extreme4 Gen3 Motherboard
Cabecera HDMI_SPDIF. Ofrece
1
una salida SPDIF la tarjeta
GND
VGA HDMI, permite al sistema
SPDIFOUT
conectarse a dispositivos de
TV Digital HDMI / proyectores /
Dispositivos LCD. Conecte el
conector HDMI_SPDIF de la
tarjeta VGA HDMI a esta
cabecera.
Paso 2
Atornille la unidad HDD/SSD de 2,5" al
Panel frontal USB 3.0 empleando los
cuatro tornillos para unidad HDD.
Atornille el Panel frontal USB 3.0 a la
Paso 4
bahía de unidad empleando los seis
tornillos de fi jación al chasis.
Paso 6
El Panel frontal USB 3.0 quedará así listo
para su uso.
147
