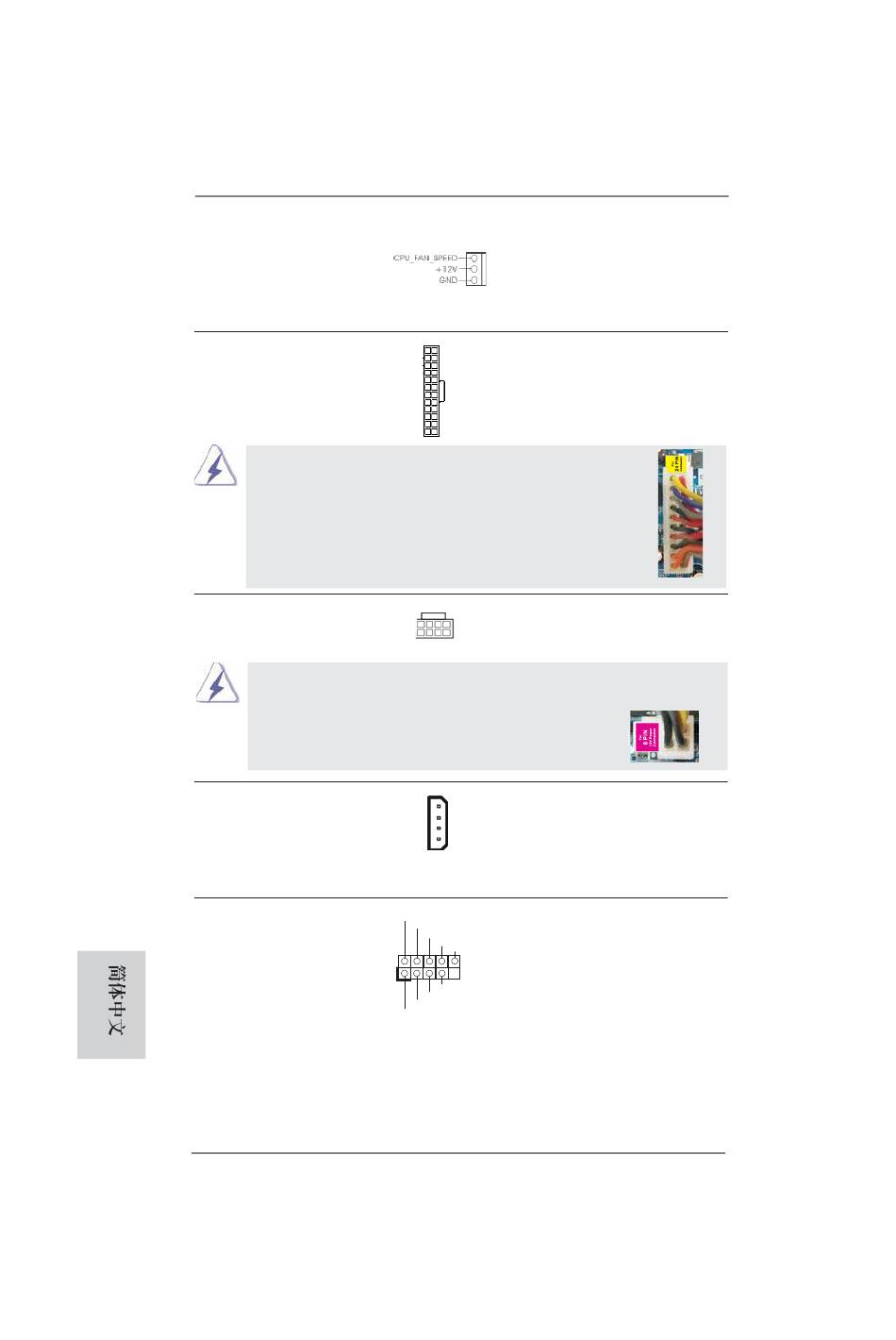

(3 針 CPU_FAN2)
( 見第 2 頁第 5 項 )
ATX 電源接頭
(24 針 ATXPWR1)
( 見第 2 頁第 8 項 )
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
ATX 12V 接頭
(8 針 ATX12V1)
( 見第 2 頁第 1 項 )
雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電
源接頭。
SLI/XFIRE 電源接頭
(4 針 SLI/XFIRE_POWER1)
( 見第 2 頁第 44 項 )
IEEE 1394 接口
(9 針 FRONT_1394)
( 見第 2 頁第 31 項 )
274
ASRock P67 Extreme4 Gen3 Motherboard
請將 ATX 電源供應器連接到這
12
24
個接頭。
1
13
20-Pin ATX 電源安裝說明
請將一個 ATX 12V 電源供應
8
5
器接到這個接頭。
4
1
4-Pin ATX 12V 電源安裝說明
一般不需要使用這個接口,
但是如果主板上同時插入兩塊
顯卡時,請將它連接到硬盤
電源接口。
SLI/XFIRE_POWER1
除了位於 I/O 面板的一個默
RXTPAM_0
GND
認 IEEE 1394 接口之外,這
RXTPBM_0
+12V
GND
款主板有一組 IEEE 1394 接
針。這組 IEEE 1394 接針可
1
+12V
以支持一個 IEEE 1394 接口。
RXTPBP_0
GND
RXTPAP_0
12
24
1
13
8
5
4
1
