FWD-SVX01D-DE
Installation
Einführung
Achtung. Lesen Sie diese
Anleitung sorgfältig durch, bevor
Sie mit der Installation des
Systems beginnen.
Im Lieferumfang enthaltene
Komponenten
- 2 Eckhalterungen zur Montage
des Geräts an der Decke
Elektrische Anschlüsse
- Die elektrische Verdrahtung und
die Stromanschlüsse müssen den
örtlichen Elektrizitätsvorschriften
entsprechen.
- Überprüfen Sie, ob die
elektrischen Merkmale auf dem
Typenschild denen des
Stromnetzes entsprechen.

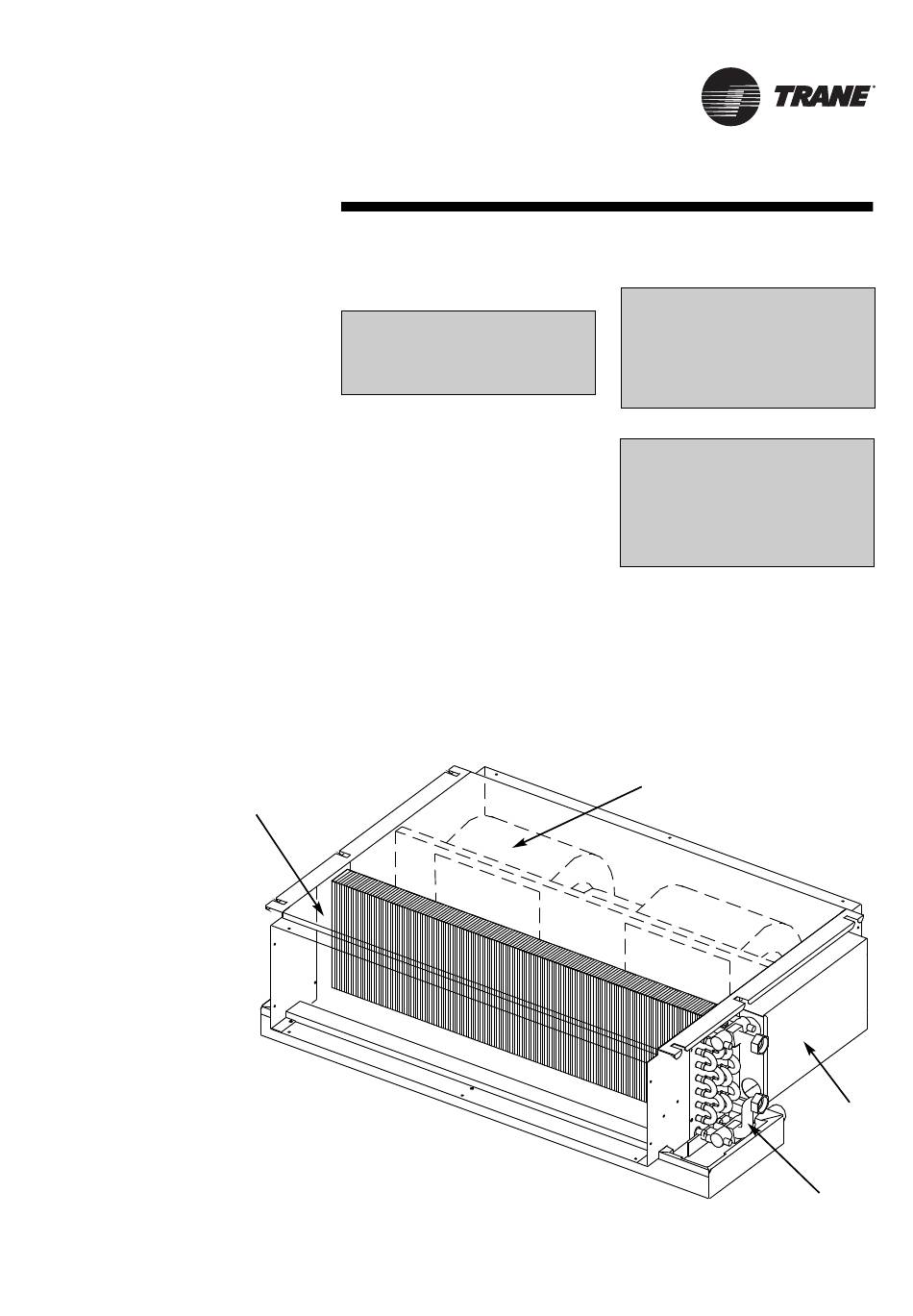

Abbildung 1: Beschreibung
➀
➀ Warmwasserregister
➁ Ventilatorgerät
➂ Schaltschrank/Stromversorgung
➃ Schraubverbindungen für Wassereintritt und -austritt
Warnung. Die Schalttafel nur
öffnen, wenn Sie das Gerät von
der Stromversorgung getrennt
haben. Andernfalls besteht die
Gefahr eines tödlichen Elektro-
schocks!
Auspacken des Geräts
Warnung!Tragen Sie beim Arbeit-
en am Gerät Schutzhandschuhe.
Heben Sie das Gerät nicht an
Rohren, Anschlussstutzen,
Ventilen oder an der Schalttafel
von der Palette. Schützen Sie das
Gerät vor Beschädigung.
Beschreibung des Geräts
Das FWD-Gerät ist ein schlankes
Auslassschrankgerät für den Einbau
in abgehängten Decken, Lofts und
Lüftungsbereichen.
Es eignet sich für die horizontale
Installation mit Auslass über einen
Kanal (s. Auswahlkatalog für
verfügbare statische Drücke).
Das Gerät ist aus unlackierten,
vollständig isolierten verzinkten
Stahlblechen konstruiert.
➁
➂
➃
5
