- Seite 1 Nr. 4069D② Best.-Nr. 650175 BA144800 Check Master Serie HMC Bedienungsanleitung Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Geräts sorgfältig durch und bewahren Sie sie griffbereit auf.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1．Übersicht……………………………………………………………………… 1 2．Auspacken und Aufbauen…………………………………………………... 1 3．Spezifikationen………………………………………………………………. 2 4．Einsatz des Check Masters………………………………………………… 3 4.1 Wichtige Hinweise………………………………………………………… 4.2 Messung bei horizontaler Ausrichtung des Check Masters……………. 4 4.3 Messung bei vertikaler Ausrichtung des Check Masters……………….. 5 4069(2) - Seite 3 4069(2)
-
Seite 4: Übersicht

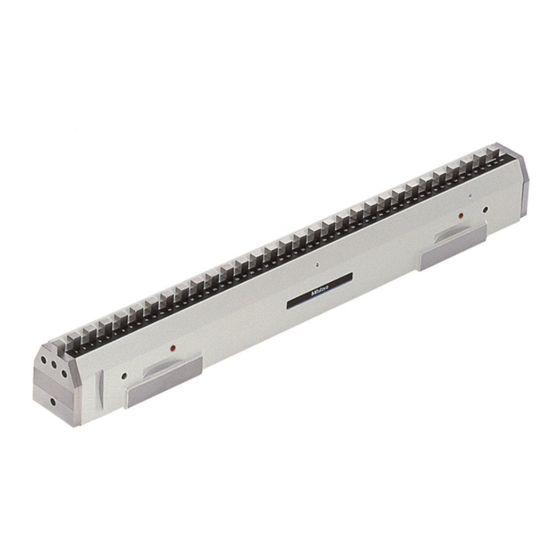

1. ÜBERSICHT Der CHECK MASTER dient zur Überprüfung der Genauigkeit von Maschinentisch-Bewegungen. Zu diesem Zweck wurden Endmaße in einem stabilen Rahmen fest eingesetzt. Der CHECK MASTER kann sowohl horizontal als auch vertikal eingesetzt werden. Er eignet sich hervorragend zur Genauigkeitsprüffung von Koordinatenmessgeräten. Bitte lesen Sie diese Bedienungsanleitung, bevor Sie mit dem CHECK MASTER arbeiten. -
Seite 5: Spezifikationen
3. SPEZIFIKATIONEN Endmaß, fest eingesetzt 測定ブロック Base block stuck 83 mm 83mm/3.27" 10 mm (85 mm) (85mm/3.35") 10mm/.5" 下端ブロック empfohlene 推奨支持位置 Bodenplatte 運搬用ハンドル Gewindebohrung Base block Recommended Position für 取付ネジ穴 support position Halterung Tapped hole 固定用溝 Nut zum Befestigen Groove for fixing seitliche Referenz- 通り出し基準面... -
Seite 6: Einsatz Des Check Masters
(5) Der Check Master darf auf keinen Fall demontiert werden - er wurde vor dem Versand genau justiert und montiert. Sollten Sie ein Problem feststellen, wenden Sie sich bitte unbedingt an Mitutoyo, um eine Überprüfung/Reparatur zu veranlassen, Um die bestmögliche Genauigkeit Ihrer Messungen zu erzielen, empfehlen wir die Verwendung der im Prüfzertifikat angegebenen Daten (Messunsicherheit eines jeden... -
Seite 7: Messung Bei Horizontaler Ausrichtung Des Check Masters
4.2 Messung bei horizontaler Ausrichtung des Check Masters Messposition des Mittenmaßes Referenzfläche der Messrichtung Bodenplatte Bodenplatte Mittenmaß Abb. 4 (1) Das Mittenmaß eines jeden Endmaßes wird durch den A bstand der Mittelpunkt-Position der Referenzfläche der Bodenplatte zum Mittelpunkt eines jeden Endmaßes bestimmt. Die Messrichtung ist die senkrecht zum Mittelpunkt der Referenzfläche der Bodenplatte (siehe Abb. -
Seite 8: Messung Bei Vertikaler Ausrichtung Des Check Masters
4.2 Messung bei vertikaler Ausrichtung des Check Masters In diesem Fall dient die Bodenplatte des Check Masters als Referenzfläche - eine weitere Ausrichtung ist nicht erforderlich. Bringen Sie den Check Master aufrecht auf dem Maschinentisch in Position und fixieren Sie ihn mithilfe der oben genannten Nuten (siehe Abb. 3). 4069(2) - Seite 9 NOTIZEN 4069(2)
