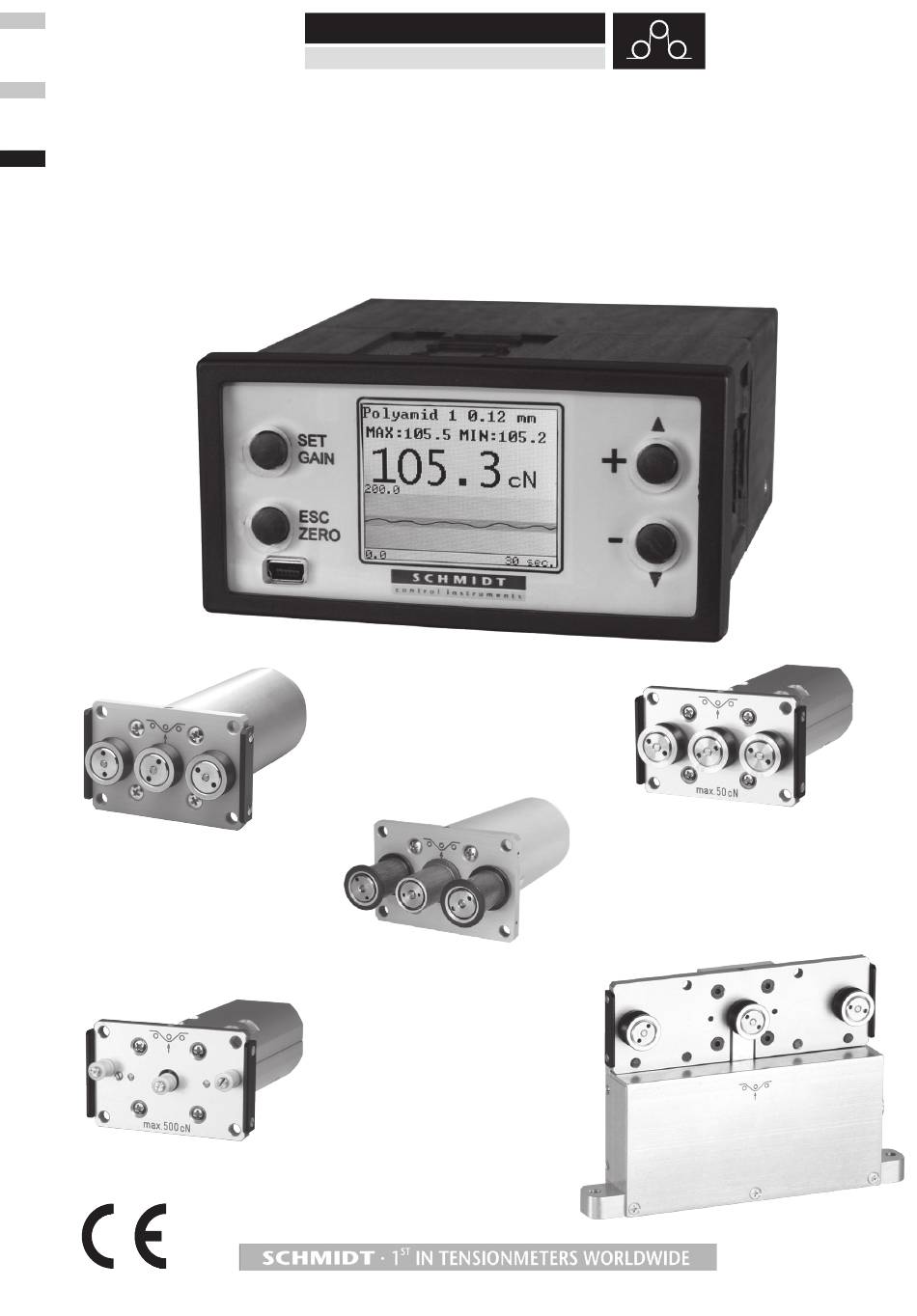

- Seite 1 Auswerteeinheit S C H M I D T c o n t r o l i n s t r u m e n t s Ausgabe SC-PM 03.D Modellreihe SC SC-PM Bedienungsanleitung SC-PMD Gültig ab: 01.01.2024 • Für künftige Verwendung aufbewahren!
-
Seite 2: Inhaltsverzeichnis
2.3 Belegung der Anschlussklemmen und des Kabels ..........6 2.4 Anschluss der SC-PM ................... 6 2.4.1 Anschluss der SC-PM mit USB oder CAN-Bus ..........7 2.4.2 Anschluss einer SC-PM mit der RS-422 Schnittstelle ........7 2.4.3 Anschluss mehrerer SC-PM mit der RS-422 Schnittstelle ....... 8 2.5 Lieferumfang ...................... -
Seite 3: Gewährleistung Und Haftung
Grundsätzlich gelten unsere “Allgemeinen Verkaufs- und Lieferbedingungen“. Diese stehen dem Betreiber spätestens seit Vertragsabschluss zur Verfügung. Gewährleistung: - Für SCHMIDT Auswerteeinheiten 12 Monate. Ausgenommen von der Gewährleistung sind Verschleißteile, elektronische Komponenten und Messfedern. Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgen den Ursachen zurückzuführen sind:... -
Seite 4: Informelle Sicherheitsmaßnahmen
1.6 Bestimmungsgemäße Verwendung Das Gerät ist ausschließlich zum Anzeigen von Zugspannungen der Online-Sensoren der Firma Hans Schmidt & Co GmbH bestimmt. Die Verwendung mit Sensoren anderer Her- steller oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma Hans Schmidt & Co GmbH nicht. -
Seite 5: Allgemeine Informationen
USB, RS-422, CAN-Bus (optional, statt 0 - 10 V DC) Kalibrierung 4 Materialkennlinien speicherbar Signaleingang für Sensor: SC-PM: 0 - 1 V SC-PMD: mV/V Spannungsversorg für Sensor: SC-PM: 12 V SC-PMD: 3.3 V Spannungsversorgung: 15 - 24 V DC Stromaufnahme: 0.14 A Temperaturbereich: 10 - 45°... -
Seite 6: Belegung Der Anschlussklemmen Und Des Kabels
Kraftstromleitungen oder hochbelasteten Signalleitungen, gleich welcher Spannungsart, verlegt werden. Die Bedingungen der CE Spezifikation sind nur erfüllt, wenn die SC-PM mit von uns gelieferten Sensoren und Verbindungskabeln ausgerüstet und be- trieben wird. Für jede andere Kombination, hat die Zusicherung der CE Spe- zifikation keine Gültigkeit. -
Seite 7: Anschluss Der Sc-Pm Mit Usb Oder Can-Bus
2.4.1 Anschluss der SC-PM mit USB oder CAN-Bus CAN-Bus (optional) Online Sensor Eearth/Schirm +15 - 24 V DC 2.4.2 Anschluss einer SC-PM mit der RS-422 Schnittstelle Die Abschlusswiderstände 2 x 240 W müssen immer in der Klemmleiste der SC-PM-422 montiert werden. -
Seite 8: Anschluss Mehrerer Sc-Pm Mit Der Rs-422 Schnittstelle
2.4.3 Anschluss mehrerer SC-PM mit der RS-422 Schnittstelle Die Abschlusswiderstände 2 x 240 W müssen immer in der Klemmleiste der letzten SC-PM-422 montiert werden. Abschlusswiderstände 2 x 240 W Gerät max. 24 SC-PM Online Sensor Weitere Geräte Gerät 1 SC-PM... -
Seite 9: Lieferumfang
Lieferumfang SC-PM Auswerteeinheit 3 Anschlussklemmen USB-Kabel Betriebsanleitung 2.5.1 Lieferbare Zusatzausstattung Code CAN: CAN-Bus Schnittstelle Code A3: Stromausgang 4 - 20 mA (Analogsignal 0 - 10 V entfällt) Alle Optionen müssen werksseitig eingebaut worden sein, eine Nachrüstung ist nur im Herstellerwerk möglich... -
Seite 10: Arbeiten Mit Dem Sc-Pm
Arbeiten mit dem SC-PM 3.1 Geräte- und Displayelemente TFT Display Taste SET / GAIN Taste Plus Taste ESC / ZERO Taste Minus USB-Schnittstelle fig. 3.1a Anzeige numerisch Materialinfo Aktueller Messwert Masseinheit fig. 3.1b Min/Max-Alarm... - Seite 11 3.1 Geräte- und Displayelemente (Forts.) Anzeige Bargraph Materialinfo Aktueller Messwert Aktueller Messwert als Balkendiagramm Masseinheit Messwerte Min/Max-Alarm Messbereich innerhalb der Grenzwerte Anzeige Grafik Materialinfo Aktueller Messwert Messbereich Messwerte als Grafik Masseinheit Messwerte innerhalb Länge der Zeitachse der Grenzwerte Mit den Tasten kann die X-Achse skaliert werden.
-
Seite 12: Inbetriebnahme
Voraussetzung: - Den Sensor an dem Einsatzort befestigen. - Die externe Spannungsversorgung anschließen. - Die elektrische Verbindung zwischen der SC-PM und dem mitgeliefertem Sensor mit einem der optional erhältlichen Kabel herstellen. Für selbstgefertigte Kabel wird keine Garantie oder Haftung seitens der Firma Hans Schmidt & Co GmbH übernommen. - Seite 13 3.3 Geräteeinstellungen (Forts.) Hauptmenü Untermenü Einstellungsmenü Beschreibung Zum Auswählen einer Materialkennlinie, [1], [2], [3], [4] Material mit der eine Messung erfolgen soll. [Buchstaben], Hier kann eine Bezeichnung für die aus- Name [Zahlen], gewählte Materialkennlinie eingegeben [Sonderzeichen] werden. Hier kann die Dämpfung für die ausge- Dämpfung [1] - [9];...
- Seite 14 3.3 Geräteeinstellungen (Forts.) Hauptmenü Untermenü Einstellungsmenü Beschreibung [englisch], [deutsch], Es können 5 verschiedene Sprachen aus- Sprache [spanisch], gewählt werden. [französisch], [portugiesisch] Ist die Sperre aktiviert kann kein Gain- [AN], [AUS] Sperre und Zero-Abgleich ausgeführt werden. Es kann ein weißer oder schwarzer Bild- Hintergrund [weiß], [schwarz] System schirmhintergrund eingestellt werden.
-
Seite 15: Messen Mit Dem Sc-Pm
Vor dem Arbeiten mit dem Gerät müssen Sie, falls notwendig, Ihre persönli- che Schutzausrüstung anlegen. z. B. Schutzbrille, Handschuhe, etc. Das Typenschild mit CE Zeichen und der Seriennummer, die Kalibrierplakette (Option) und das SCHMIDT Qualitätssiegel sind auf der Geräteoberseite angebracht. - Das Gerät einschalten (Kapitel 3.2.1) Messgut Einfädelsymbol... -
Seite 16: Alarm Benutzen
3.4.2 Alarm benutzen Voraussetzung: Ein Min- und Max-Grenzwert muss im Menü „Materialauswahl“ für die Materialkennlinie, mit der eine Messung durchgeführt werden soll, eingestellt sein. Außerdem muss der Alarm im Menü „Materialauswahl“ aktiviert werden. Zusätzlich muss der Alarm im Menü „Alarm“ aktiviert sein. 3.4.3 Einstellen der Kanalzuordnung (RS-422 Schnittstelle) Die Unterscheidung der, bis zu 24 Geräte an einer Kabelverbindung zum RS-422 zu RS-232 Konverter und weiter zum PC, wird durch die Zuordnung der Kanalnummern... -
Seite 17: Justierung Der Sensoren
Der entsprechende Durchmesser und das Material kann im Kapitel 2 des Sensors nachgelesen werden. Bei werksseitiger Justierung auf Kundenmuster wird entsprechend verfahren. In diesem Fall entfällt aber die Justierung auf das SCHMIDT Muster. Wenn zur Überprüfung oder Justierung andere Materialien benutzt werden, kön- nen Abweichungen in Bezug auf die Genauigkeit auftreten. -
Seite 18: Zero- (Nullpunkt) Und Gain-Justierung (Verstärkung)
3.5.1 Zero- (Nullpunkt) und Gain-Justierung (Verstärkung) Das Gerät kann maximal 4 Kalibrierungen speichern. Werksseitig ist auf dem Gerät die Materialkennlinie 1 ausgewählt. Dies ist die werkseitige Justierung, sie sollte nicht überschrieben werden. Voraussetzung: - Je ein Gewicht, das 10 % und 90 % der eingestellten Messbereich entspricht, muss vorhanden sein. - Seite 19 3.5.1 Zero- (Nullpunkt) und Gain-Justierung (Verstärkung) Gain-Justierung: Voraussetzung: Zero-Justierung ausgeführt. Justierung: - Das Messgut in die Messrollen einfädeln, hierbei die rot ausgelegte Markierung auf der Sensorfrontseite beachten. - An dem Messgut ein Gewicht, das 90 % des Messbereiches entspricht (Maßein- heit beachten) befestigen, und senkrecht hängend befestigen (fig.
-
Seite 20: Schnittstellen
Werte speichern und das Menü verlassen. Die Digitale Schnittstelle 4.2.1 Das Programm »Tension Inspect 3« Das Arbeiten mit dem SCHMIDT Programm »Tension-Inspect 3« ist in einer separaten Anleitung beschrieben. 4.2.2 Windows Terminalprogramm Die Messwerte und der Speicherinhalt können an einen Personalcomputer übertragen werden. -
Seite 21: Technische Daten Der Online Sensoren
Modellreihe TS (Typen TS1, TSP, TSR, TSH, TSL, TSF, TSF1, TSW, TSB1, TSB2) Modellreihe FS (Typen FS1, FSP, FSR, FSH, FSL, FSW, FSB1) Modellreihe MZ (MAZD, MBZD, MAZF, MBZF, MBZB, MZ1, MZH, MZB1) Justierung: nach SCHMIDT-Werksnorm Genauigkeit: Von 10 % bis 100 % Full Scale*: TS: ± 1 % Full Scale* FS: ±... -
Seite 22: Wartung Und Instandhaltung
Missverständnissen, bitte das Gerät mit einer detaillierten Fehlerbeschreibung an uns zurückschicken. Bitte teilen Sie uns bei der Bestellung auch mit, ob Sie ein Abnahmeprüfzeugnis 3.1 nach DIN EN 10204 benötigen. Reparaturadresse: Hans Schmidt & Co GmbH Schichtstr. 16 84478 Waldkraiburg Germany... - Seite 23 Notizen:...
-
