5
MONTAGE
22 B E T R I E B S A N L E I T U N G | T4000 Compact

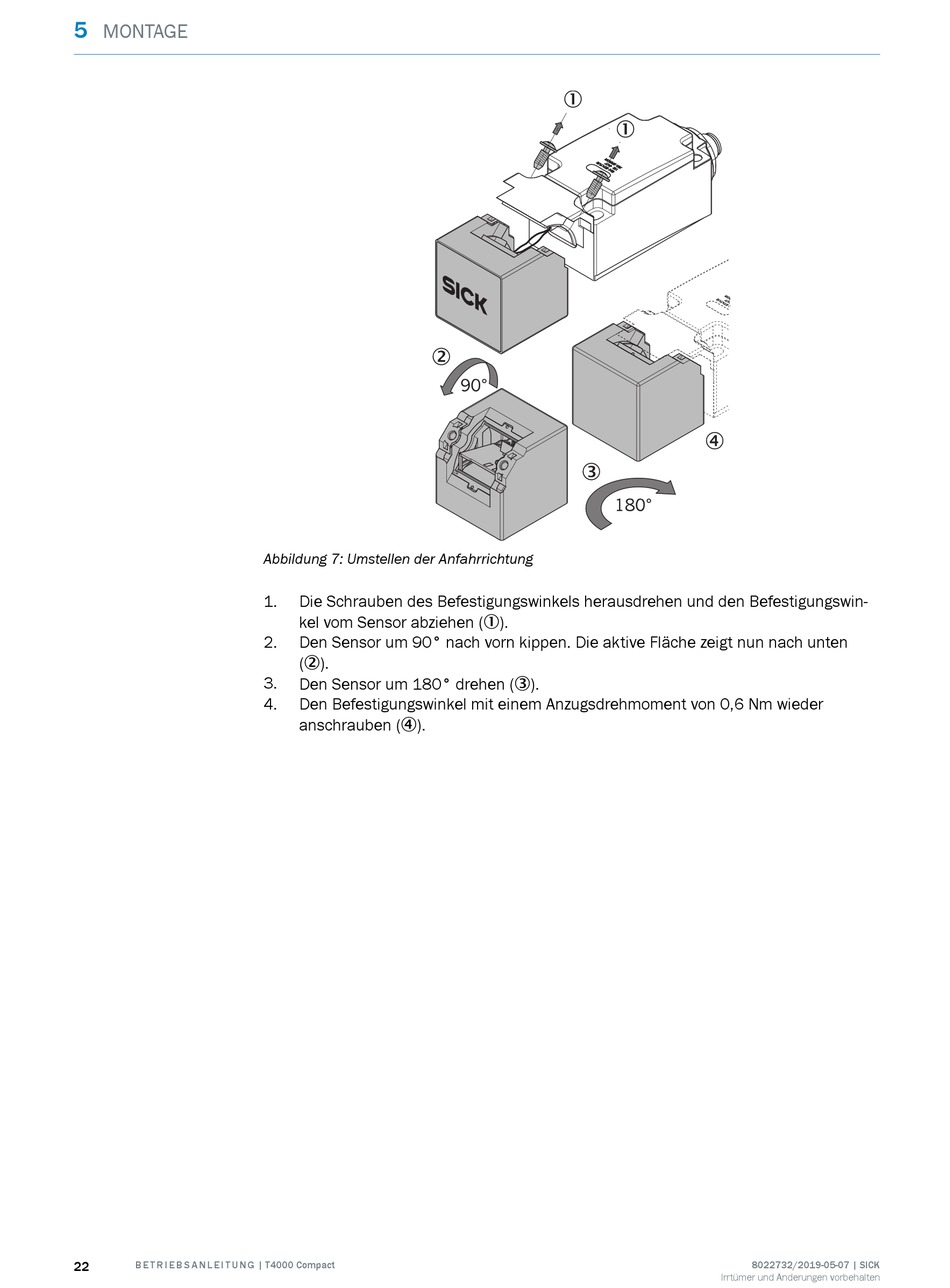

Abbildung 7: Umstellen der Anfahrrichtung
1. Die Schrauben des Befestigungswinkels herausdrehen und den Befestigungswin‐
kel vom Sensor abziehen (1).
2. Den Sensor um 90° nach vorn kippen. Die aktive Fläche zeigt nun nach unten
(2).
3.
Den Sensor um 180° drehen (3).
4. Den Befestigungswinkel mit einem Anzugsdrehmoment von 0,6 Nm wieder
anschrauben (4).
