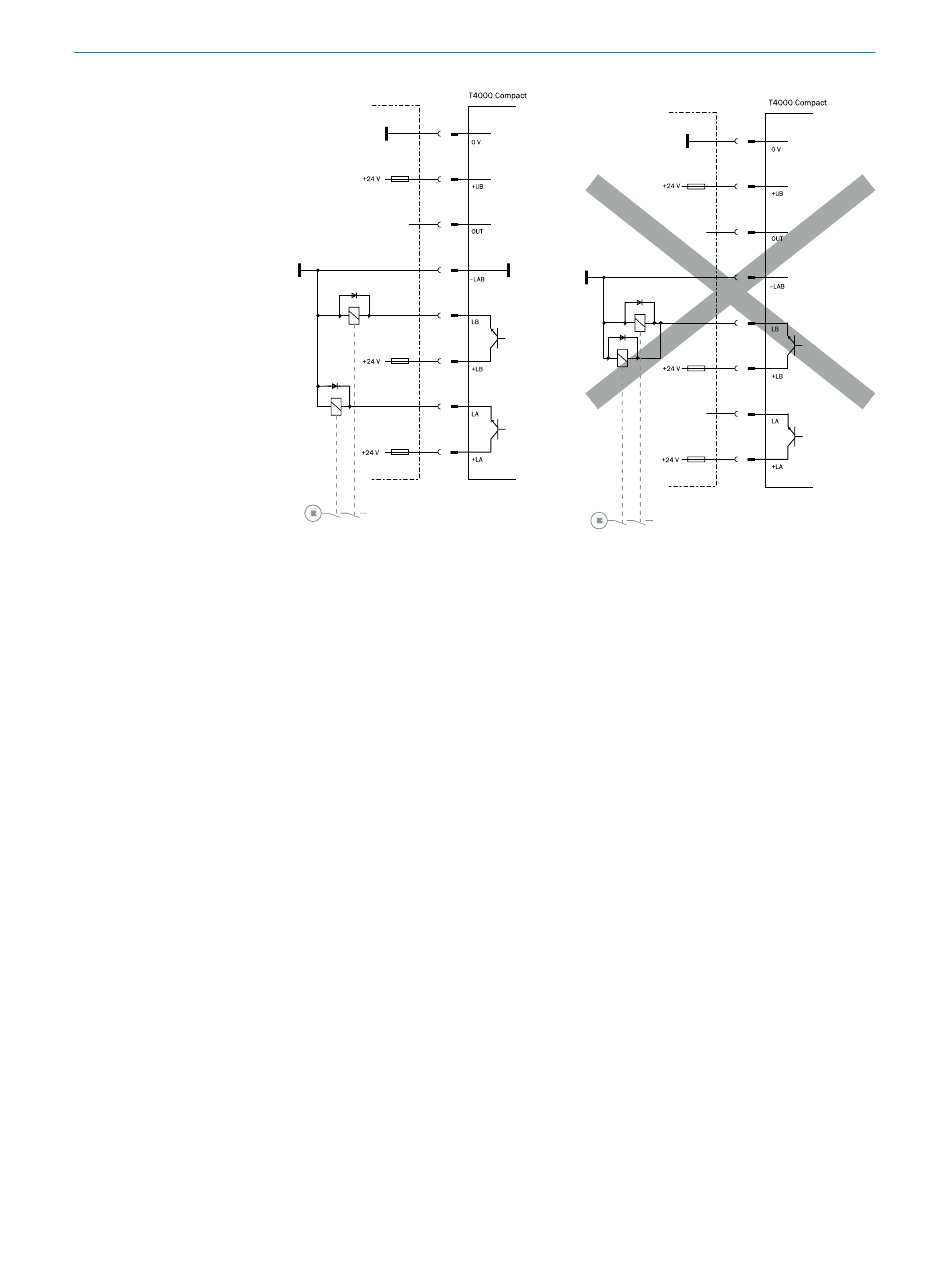

Abbildung 2: Zweikanaliger und getrennter Anschluss der Sicherheitsausgänge
• Die Ausgangsignale der Sicherheitsausgänge dürfen nicht miteinander verbunden
werden.
•
In der Maschinensteuerung müssen die beiden Signale getrennt voneinander ver‐
arbeitet werden.
•
Die Maschine muss jederzeit in den sicheren Zustand wechseln, wenn mindestens
ein Sicherheitsausgang in den AUS-Zustand wechselt.
• Der Transponder-Sicherheitsschalter T4000 Compact ist nicht geeignet für Sicher‐
heitsrelais, die eine Querschlussüberwachung mit unterschiedlichen Potenzialen
(0 V/24 V) realisieren.
• Die Eingänge eines angeschlossenen Auswertegeräts müssen plussschaltend
sein, da die beiden Ausgänge des Sicherheitsschalters im eingeschalteten
Zustand einen Pegel von +24 V liefern.
• Die Spannungsversorgung der Sicherheitskreise +LA und +LB muss jeweils mit
einer Sicherung (0,4 A mittelträge) abgesichert werden.
• Die Spannung an +LA/+LB muss den Angaben in den technischen Daten entspre‐
chen.
• Die Anschlussleitungen geschützt verlegen, um die Gefahr von Querschlüssen zu
vermeiden.
• Zum Erreichen von Kategorie 3 gemäß ISO 13849-1 ist eine Überwachung der
nachgeschalteten Schütze erforderlich.
