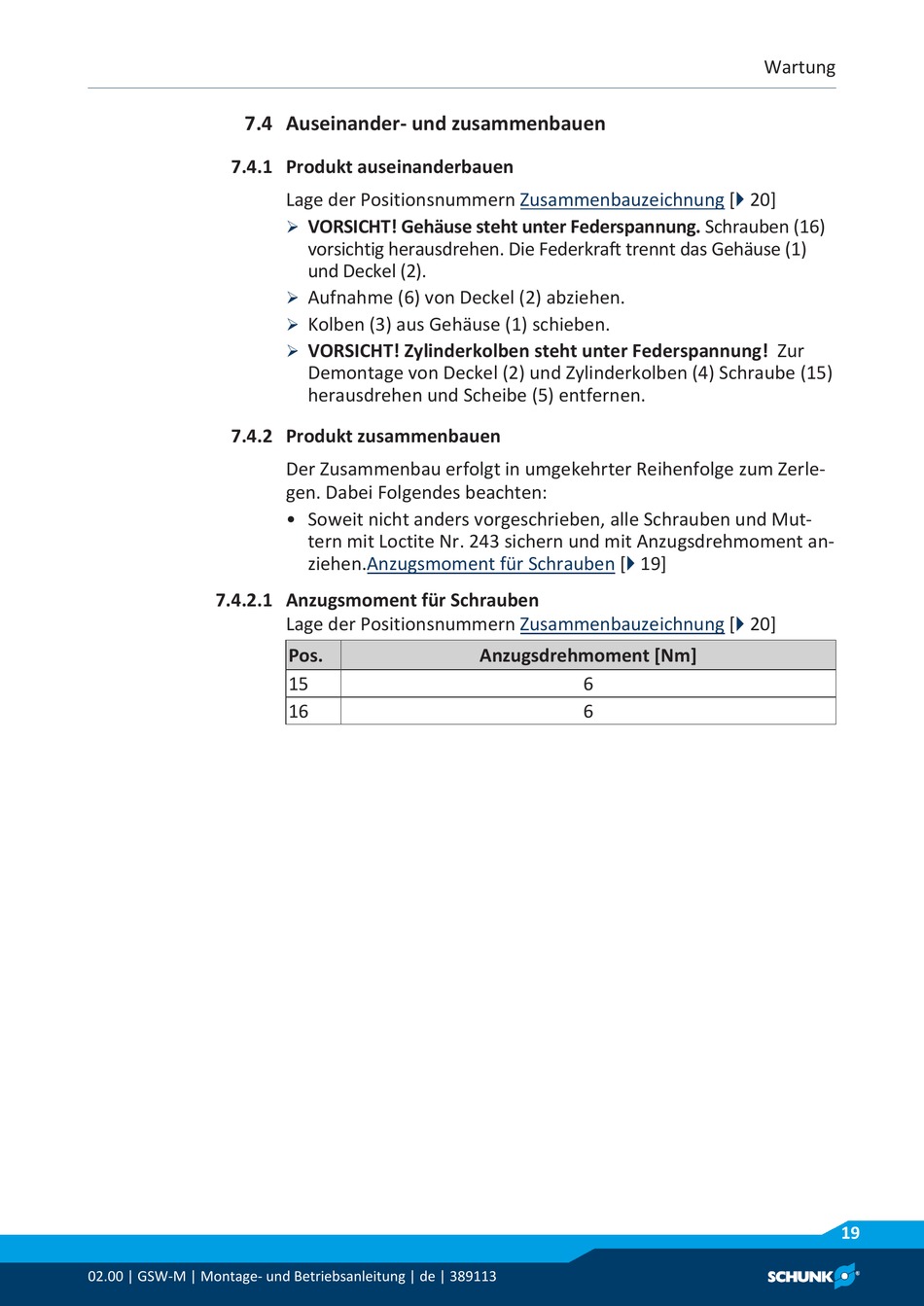

7.4 Auseinander- und zusammenbauen
7.4.1 Produkt auseinanderbauen
7.4.2 Produkt zusammenbauen
7.4.2.1 Anzugsmoment für Schrauben
02.00 | GSW-M | Montage- und Betriebsanleitung | de | 389113
Lage der Positionsnummern
VORSICHT! Gehäuse steht unter Federspannung. Schrauben (16)
Ø
vorsichtig herausdrehen. Die Federkraft trennt das Gehäuse (1)
und Deckel (2).
Aufnahme (6) von Deckel (2) abziehen.
Ø
Kolben (3) aus Gehäuse (1) schieben.
Ø
VORSICHT! Zylinderkolben steht unter Federspannung! Zur
Ø
Demontage von Deckel (2) und Zylinderkolben (4) Schraube (15)
herausdrehen und Scheibe (5) entfernen.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge zum Zerle-
gen. Dabei Folgendes beachten:
• Soweit nicht anders vorgeschrieben, alle Schrauben und Mut-
tern mit Loctite Nr. 243 sichern und mit Anzugsdrehmoment an-
ziehen.Anzugsmoment für Schrauben
Lage der Positionsnummern
Pos.
15
16
Zusammenbauzeichnung
[
19]
}
Zusammenbauzeichnung
Anzugsdrehmoment [Nm]
6
6
Wartung
[
20]
}
[
}
20]
19
