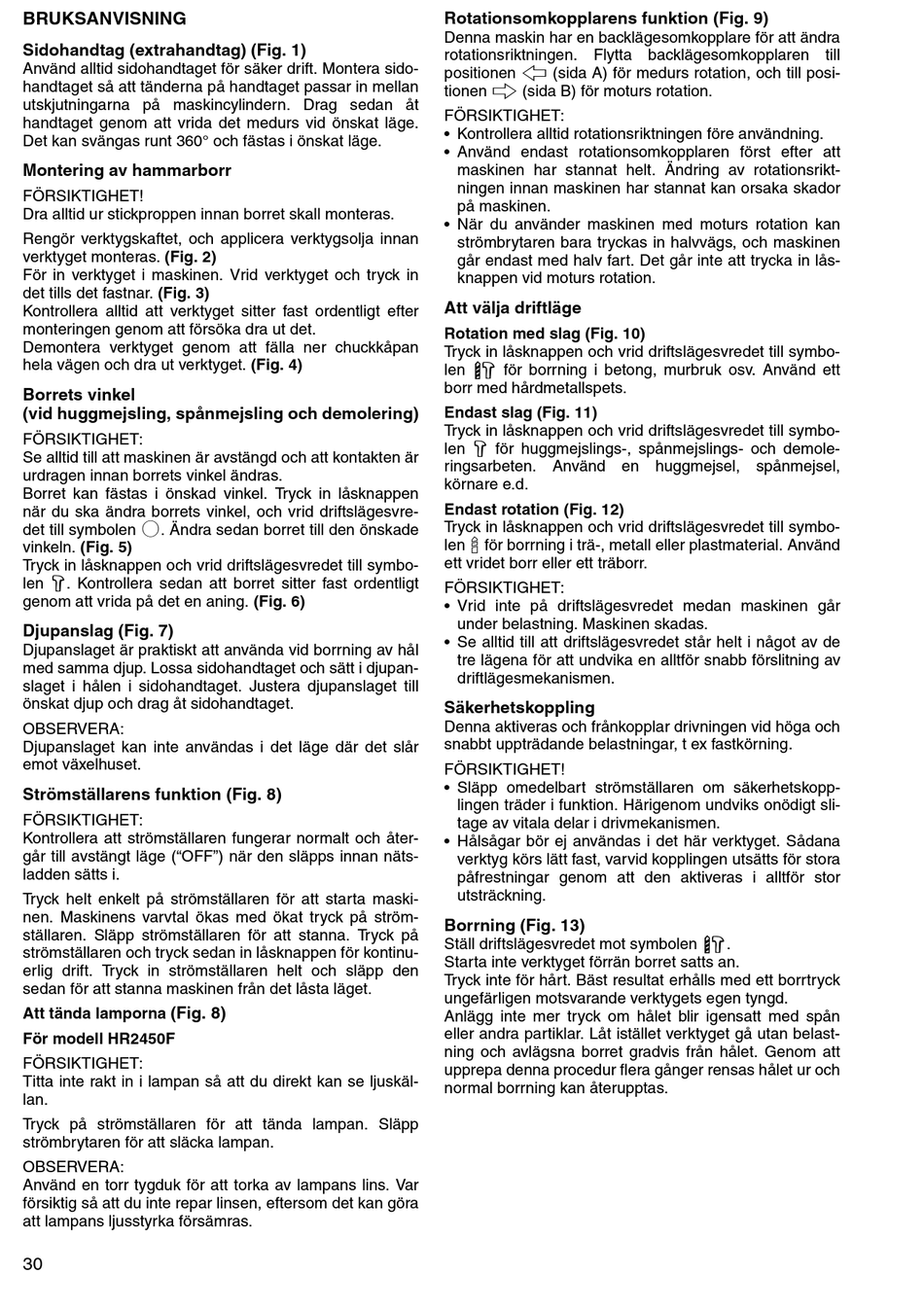

BRUKSANVISNING
Sidohandtag (extrahandtag) (Fig. 1)
Använd alltid sidohandtaget för säker drift. Montera sido-
handtaget så att tänderna på handtaget passar in mellan
utskjutningarna på maskincylindern. Drag sedan åt
handtaget genom att vrida det medurs vid önskat läge.
Det kan svängas runt 360° och fästas i önskat läge.
Montering av hammarborr
FÖRSIKTIGHET!
Dra alltid ur stickproppen innan borret skall monteras.
Rengör verktygskaftet, och applicera verktygsolja innan
verktyget monteras. (Fig. 2)
För in verktyget i maskinen. Vrid verktyget och tryck in
det tills det fastnar. (Fig. 3)
Kontrollera alltid att verktyget sitter fast ordentligt efter
monteringen genom att försöka dra ut det.
Demontera verktyget genom att fälla ner chuckkåpan
hela vägen och dra ut verktyget. (Fig. 4)
Borrets vinkel
(vid huggmejsling, spånmejsling och demolering)
FÖRSIKTIGHET:
Se alltid till att maskinen är avstängd och att kontakten är
urdragen innan borrets vinkel ändras.
Borret kan fästas i önskad vinkel. Tryck in låsknappen
när du ska ändra borrets vinkel, och vrid driftslägesvre-
O
det till symbolen . Ändra sedan borret till den önskade
vinkeln. (Fig. 5)
Tryck in låsknappen och vrid driftslägesvredet till symbo-
g
len . Kontrollera sedan att borret sitter fast ordentligt
genom att vrida på det en aning. (Fig. 6)
Djupanslag (Fig. 7)
Djupanslaget är praktiskt att använda vid borrning av hål
med samma djup. Lossa sidohandtaget och sätt i djupan-
slaget i hålen i sidohandtaget. Justera djupanslaget till
önskat djup och drag åt sidohandtaget.
OBSERVERA:
Djupanslaget kan inte användas i det läge där det slår
emot växelhuset.
Strömställarens funktion (Fig. 8)
FÖRSIKTIGHET:
Kontrollera att strömställaren fungerar normalt och åter-
går till avstängt läge ("OFF") när den släpps innan näts-
ladden sätts i.
Tryck helt enkelt på strömställaren för att starta maski-
nen. Maskinens varvtal ökas med ökat tryck på ström-
ställaren. Släpp strömställaren för att stanna. Tryck på
strömställaren och tryck sedan in låsknappen för kontinu-
erlig drift. Tryck in strömställaren helt och släpp den
sedan för att stanna maskinen från det låsta läget.
(Fig. 8)
Att tända lamporna
För modell HR2450F
FÖRSIKTIGHET:
Titta inte rakt in i lampan så att du direkt kan se ljuskäl-
lan.
Tryck på strömställaren för att tända lampan. Släpp
strömbrytaren för att släcka lampan.
OBSERVERA:
Använd en torr tygduk för att torka av lampans lins. Var
försiktig så att du inte repar linsen, eftersom det kan göra
att lampans ljusstyrka försämras.
30
Rotationsomkopplarens funktion (Fig. 9)
Denna maskin har en backlägesomkopplare för att ändra
rotationsriktningen. Flytta backlägesomkopplaren till
D
positionen (sida A) för medurs rotation, och till posi-
E
tionen (sida B) för moturs rotation.
FÖRSIKTIGHET:
• Kontrollera alltid rotationsriktningen före användning.
• Använd endast rotationsomkopplaren först efter att
maskinen har stannat helt. Ändring av rotationsrikt-
ningen innan maskinen har stannat kan orsaka skador
på maskinen.
• När du använder maskinen med moturs rotation kan
strömbrytaren bara tryckas in halvvägs, och maskinen
går endast med halv fart. Det går inte att trycka in lås-
knappen vid moturs rotation.
Att välja driftläge
Rotation med slag (Fig. 10)
Tryck in låsknappen och vrid driftslägesvredet till symbo-
H
len för borrning i betong, murbruk osv. Använd ett
borr med hårdmetallspets.
Endast slag (Fig. 11)
Tryck in låsknappen och vrid driftslägesvredet till symbo-
g
len för huggmejslings-, spånmejslings- och demole-
ringsarbeten. Använd en huggmejsel, spånmejsel,
körnare e.d.
Endast rotation (Fig. 12)
Tryck in låsknappen och vrid driftslägesvredet till symbo-
m
len för borrning i trä-, metall eller plastmaterial. Använd
ett vridet borr eller ett träborr.
FÖRSIKTIGHET:
• Vrid inte på driftslägesvredet medan maskinen går
under belastning. Maskinen skadas.
• Se alltid till att driftslägesvredet står helt i något av de
tre lägena för att undvika en alltför snabb förslitning av
driftlägesmekanismen.
Säkerhetskoppling
Denna aktiveras och frånkopplar drivningen vid höga och
snabbt uppträdande belastningar, t ex fastkörning.
FÖRSIKTIGHET!
• Släpp omedelbart strömställaren om säkerhetskopp-
lingen träder i funktion. Härigenom undviks onödigt sli-
tage av vitala delar i drivmekanismen.
• Hålsågar bör ej användas i det här verktyget. Sådana
verktyg körs lätt fast, varvid kopplingen utsätts för stora
påfrestningar genom att den aktiveras i alltför stor
utsträckning.
Borrning (Fig. 13)
Ställ driftslägesvredet mot symbolen
Starta inte verktyget förrän borret satts an.
Tryck inte för hårt. Bäst resultat erhålls med ett borrtryck
ungefärligen motsvarande verktygets egen tyngd.
Anlägg inte mer tryck om hålet blir igensatt med spån
eller andra partiklar. Låt istället verktyget gå utan belast-
ning och avlägsna borret gradvis från hålet. Genom att
upprepa denna procedur flera gånger rensas hålet ur och
normal borrning kan återupptas.
