10.4
Prüfablauf auswählen und Konfigurieren

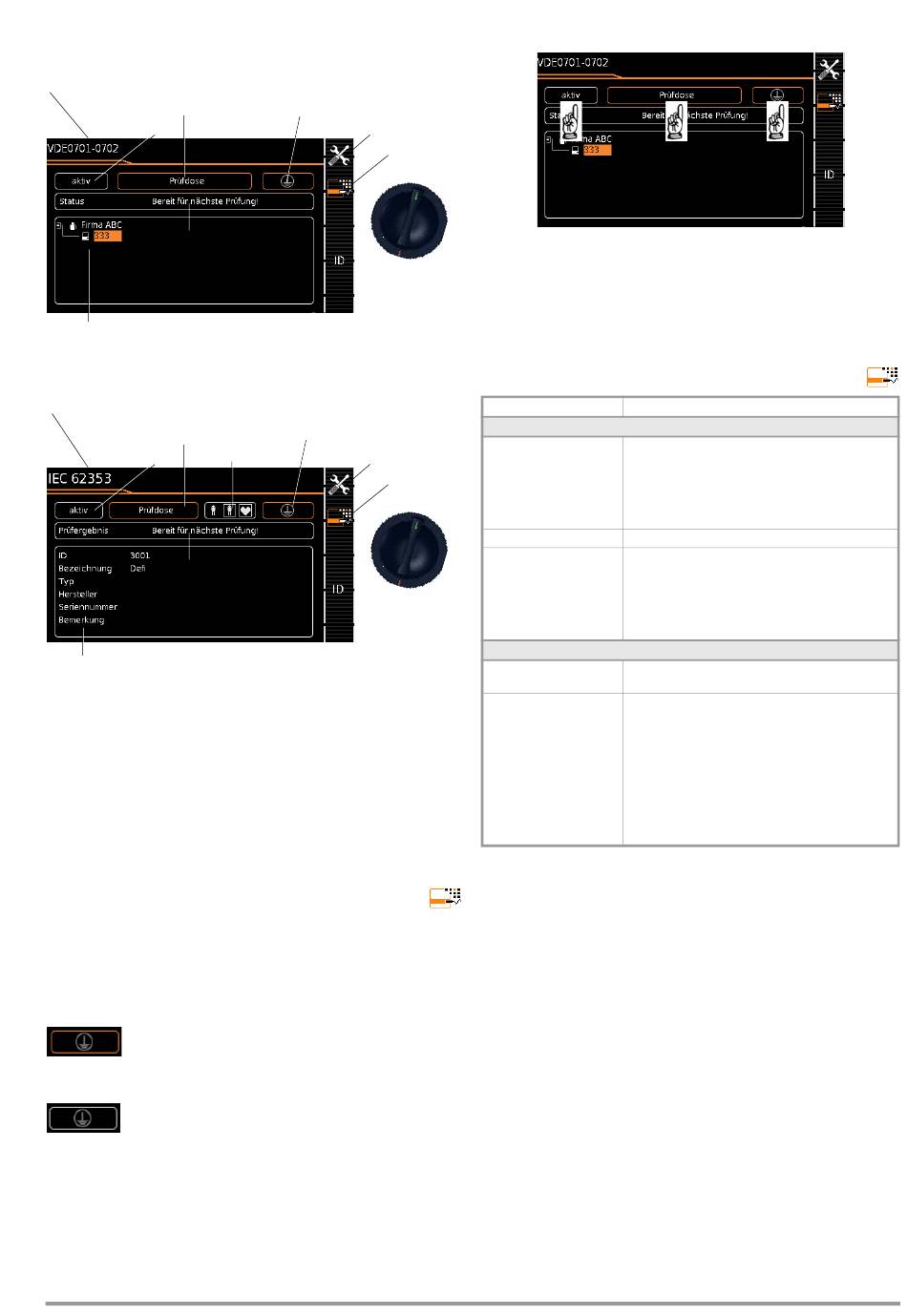

Beispiel Prüfablauf-Startseite – Baumansicht
Norm/Prüfsequenz
Anschlussart
Messart
Statuszeile
Baumansicht*
Beispiel Prüfablauf-Startseite – Detailansicht und AWT
Norm/Prüfsequenz
Anschlussart
Anwendungsteile
Messart
Statuszeile
Detailansicht*
* Drehschalterstellung SETUP:
Menü Setup 1/3 > Autom. Messungen > 2/2 > Stil Startbildschirm:
Baum- oder Detailansicht
Prüfgeräte mit Merkmal E01 (Touchscreen)
Zwischen dem Stil „Baumansicht" und „Detailansicht" (siehe
oben) kann per „Touch-Klick" umgeschaltet werden, d. h. durch
jeweiliges kurzes Antippen in den Bereich des unteren Rahmens.
Klassifizierungsparameter– automatische Erkennung
Sofern die Einstellungen bestimmter Klassifzierungsparameter
vom Prüfgerät automatisch erkannt werden, signalisiert dies jeweils
ein orangefarbener Rahmen (ab Firmware V1.3.0; hier: Anschlussart
Prüfdose und Schutzklasse I). Die Beschreibung dieser Parameter fin-
den Sie in Abhängigkeit von der Schalterstellung in den folgenden
Tabellen.
Automatische Erkennung für Schutzklasse aktiv
Beim Anstecken oder Abziehen eines Prüflings wird
die Schutzklasse ggf. ohne Rückfrage geändert.
Automatische Erkennung für Schutzklasse inaktiv
Das Prüfgerät belässt beim Anstecken oder Abzie-
hen eines Prüflings die gewählte Einstellung für die
Schutzklasse.
GMC-I Messtechnik GmbH
Schutzklasse
Sequenzparameter
Kl.-Parameter
A1
Schutzklasse
Sequenzparameter
Kl.-Parameter
A1
Klassifizierungsparameter komfortabel ändern
(Option Merkmal E01 (Touch Screen))
➭ Per Touch-Klick (kurzes Antippen) in das jeweilige Fenster der
Klassifizierungsparameter öffnet sich das entsprechende Aus-
wahlmenü.
➭ Durch Auswahl des gewünschten Parameters gelangen Sie
automatisch zurück ins Startmenü.
Klassifizierungsparameter – VDE 0701-0702
Parameter
Einstellmöglichkeiten / Bedeutung
1/2
Norm
VDE 0701-0702
VDE 0701-0702-EDV, siehe folgende Tabelle
VDE 0701-0702-VLTG, siehe Tabelle unten
VDE 0701-0702-PRCD, siehe Tabelle unten
IEC 62353, siehe Tabelle unten
IEC 60974-4, siehe Tabelle unten
1) 2)
Schutzklasse
SKI, SKII, SKI+II, SKI+III, SKII+III, SKI+II+III
1) 2)
Anschlussart
Prüfdose
Festanschluss
Adapter: AT16/32-DI-Adapter
Adapter: VL2E
Adapter: AT3-Adapter (Merkmal I01)
Festanschluss: P1+P2 (nur mit Merkmal H01)
2/2
1)
Messart (MA)
passiv
aktiv
Auto-Erkennung
Anschl. & SK & MA
Anschl. & SK
Anschl. & MA
nur Anschluss
SK & Messart
Nur Schutzkl. (SK)
Nur Messart (MA)
aus: Keine Autoerkennung:
alle Klassifizierungsparameter wie Anschl. und SK müssen
manuell vorgegeben werden
1)
diese Parameter müssen manuell vorgegeben werden, falls sie nicht au-
tomatisch oder nicht richtig erkannt werden
2)
Grenzwert des Schutzleiterwiderstands wird aufgrund von Länge und
Querschnitt festgelegt, Daten bleiben bis zur Neueingabe gespeichert
61
