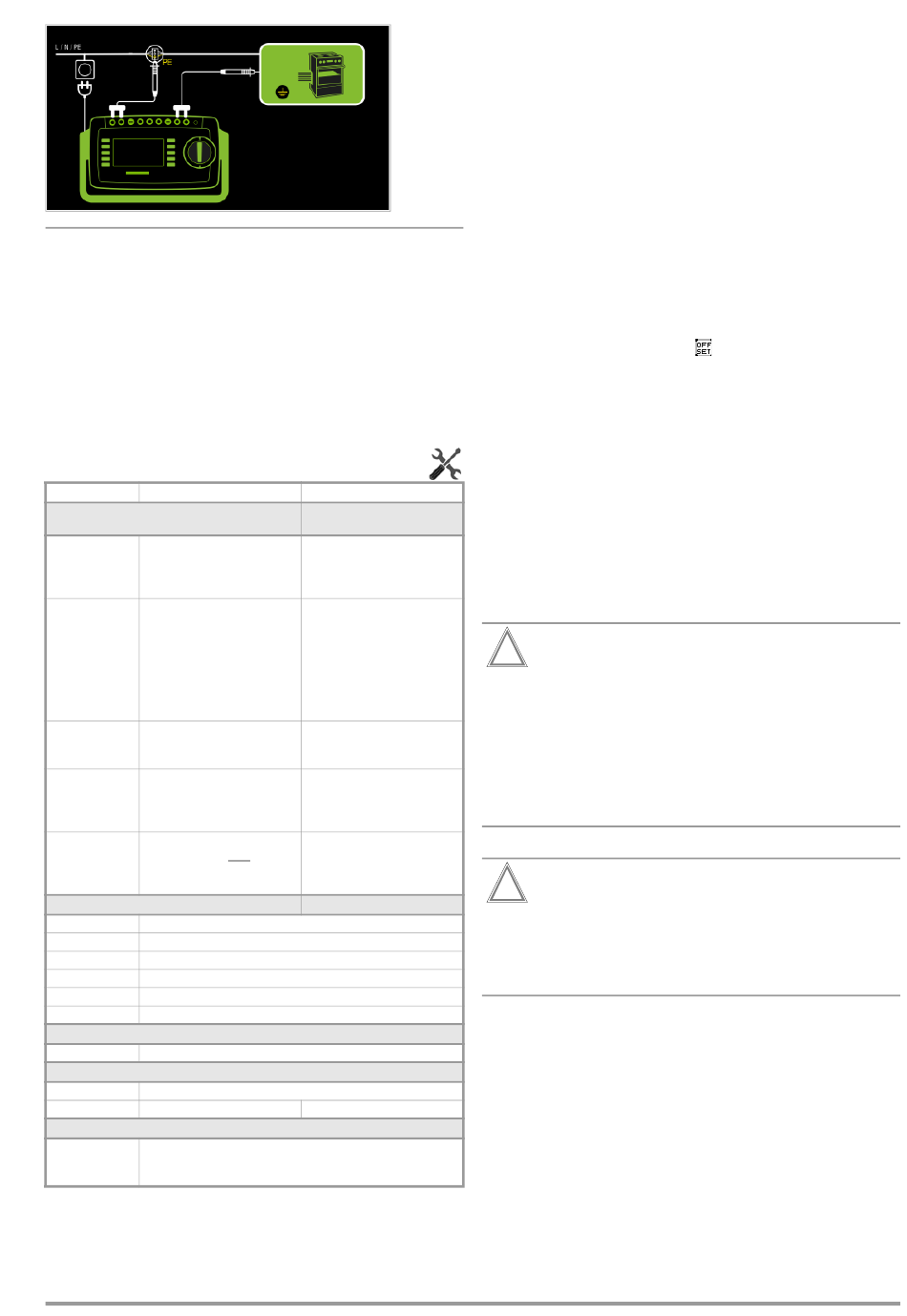

Anschlussschaltbild
Gemessen wird jeweils
•
zwischen jedem berührbaren leitfähigen Teil des Gehäuses und
den Schutzkontakten des Netz-, Gerätesteckers (bei abnehm-
barer Netzanschlussleitung) oder dem Schutzleiteranschluss
bei fest installierten Geräten.
•
als Vierpol-Messung
•
bei Geräteanschlussleitungen zwischen den Schutzkontakten des
Netzsteckers und den Schutzkontakten des geräteseitigen
Anschlusssteckers
•
bei Verlängerungsleitungen zwischen den Schutzkontakten des
Netzsteckers und den Schutzkontakten der Kupplung
Messparameter für RPE einstellen
Messparameter Bedeutung
Messart
(passiv:) PE(PD)
Prüfung erfolgt zwischen den bei-
– P1
den Schutzleiteranschlüssen der
Prüfdose und der Prüfsonde P1
aktiv: PE(PD) –
wie PE(PD) – P1, jedoch mit
1)
P1
Netzspannung an der Prüfdose,
200 mA AC fließen unmittelbar.
Bei +200 mA DC, –200 mA DC
und ±200 mA DC fließt ein ram-
penförmiger langsam steigender
DC-Prüfstrom (PRCD Auslösung
wird vermieden).
PE(Netz) – P1
Prüfung erfolgt zwischen dem
fest angeschl.
Erdanschluss des Versorgungs-
Prüflinge
netzes und der Prüfsonde P1
P1 – P2
SECUTEST PRO/SECULIFE ST BASE
(Merkmal H01):
2-Pol-Messung zwischen Prüf-
sonde 1 und 2, siehe Kapitel 6.6
2)
Zange
SECUTEST PRO/SECULIFE ST BASE
(Merkmal G01 und I01):
Prüfstrommessung mit Zangen-
stromsensor
IP(Soll)
+200 mA (DC)
Prüfstrom: positiver Gleichstrom
–200 mA (DC)
Prüfstrom: negativer Gleichstrom
±200 mA (DC)
Prüfstrom: Gleichstrom, der alle 2 s umgepolt wird
200 mA (AC)
Prüfstrom: Wechselstrom; Frequenz f einstellbar siehe unten
10 A (AC)
Prüfstrom 10 A nur SECUTEST BASE10 oder PRO (Merkmal G01)
25 A (AC)
Prüfstrom 25 A nur SECULIFE ST BASE25 (Merkmal G02)
f – nur bei 200 mA (AC)
50 ... 200 Hz
Prüffrequenz (in Stufen einstellbar: 50/60/110/150/200 Hz)
Offset
> 0 ... < 5 Ω
Nullpunktabgleich für einen ausgewählten Referenzpunkt.
Za.-Faktor – nur bei Messart Zange
1 mV : 1 mA
Wandlerübersetzung des Zangenstromsensors WZ12C.
Zur Einstellung des Zangenstromfaktors an Zange WZ12C und
SECUTEST PRO siehe Tabelle oben.
1)
In dieser Messart kann nicht mit 10 A AC/25 A AC gemessen werden.
2)
SECUTEST PRO /SECULIFE ST BASE (Merkmal G01): Diese Messart kann nur
bei Prüfstrom-Auswahl 10 A AC gewählt werden.
GMC-I Messtechnik GmbH
Geeignet für
Prüflingsanschluss per
Prüfdose, EL1 mit Prüfling an
Prüfdose, VL2E, AT3-Adapter
(AT3-IIIE, AT3-IIS, AT3-IIS32),
AT16DI/AT32DI
Prüfdose (für PRCDs)
Festanschluss
Festanschluss
Festanschluss
Eingeben und löschen von Offset-Werten
Das Prüfgerät ermittelt den Schutzleiterwiderstand über eine Vier-
polmessung. Bei der Verwendung von Messleitungen oder Ver-
längerungsleitungen, deren ohmscher Widerstand automatisch
vom Messergebnis subtrahiert werden soll, existieren zwei Mög-
lichkeiten, diesen als Offset-Wert in der Schalterstellung R
abzuspeichern:
•
Eingabe über die numerische Tastatur
•
Übernahme des aktuellen Messwertes über den Softkey SET OFFSET.
Zur Messwertübernahme gehen Sie wie folgt vor:
➭ Starten Sie die Messung und warten Sie, bis der Messwert stabil ist.
➭ Drücken Sie die Taste SET OFFSET. Der Wert wird in das Feld
Offset übernommen.
Der einmal eingegebene oder übernommene Offset-Wert wird
dauerhaft gespeichert und von allen zukünftig gemessenen
Schutzleiterwiderständen subtrahiert. Dies gilt für Einzelmessun-
gen wie für Messungen in den Schalterstellungen AUTO.
In der Kopfzeile wird das Symbol
lung eingeblendet, bis der Offset über den Softkey CLEAR OFFSET
(Schalterstellung R
) wieder gelöscht wird.
PE
Schutzleitermessung mit 25 A AC
Nach IEC 60601 müssen an einer Bürde von 0,1 Ω mindestens
25 A erreicht werden bei einer maximalen Spannung von 0,6 V.
Durch Übergangswiderstände an den Buchsen ist ein Dauerbe-
trieb der Schutzleiterwiderstandsmessung mit 25 A-Prüfstrom
nicht möglich.
Hat das Prüfgerät Raumtemperatur, so ist mindestens eine unun-
terbrochene Prüfdauer von 15 Sekunden erreichbar. Unter abwei-
chenden Bedingungen wird die erreichbare Prüfdauer möglicher-
weise verkürzt bzw. die Messung vorher abgebrochen.
!
Achtung!
Zum Messen des Schutzleiterwiderstandes mit dem
Prüfstrom „25 A AC" sind geeignete Messleitungen mit
mindestens 2,5 mm Leiterquerschnitt zu verwenden.
Lieferumfang beim SECULIFE ST BASE25: geeignete Prüf-
sonde mit grüner Knickschutztülle.
Für Nachbestellungen empfehlen wir die Prüfsonde SK2-
25A (Z746C).
Durch ungeeignetes Zubehör werden die geforderten
Normwerte u. U. nicht erreicht.
!
Achtung!
Die Messzeit mit einem Prüfstrom von 25 A ist begrenzt
(siehe Technische Daten).
Bei Überschreitung, welche zu einer erhöhten Erwär-
mung des Prüfgeräts führen kann, folgt eine Fehler-
meldung.
PE
