Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07

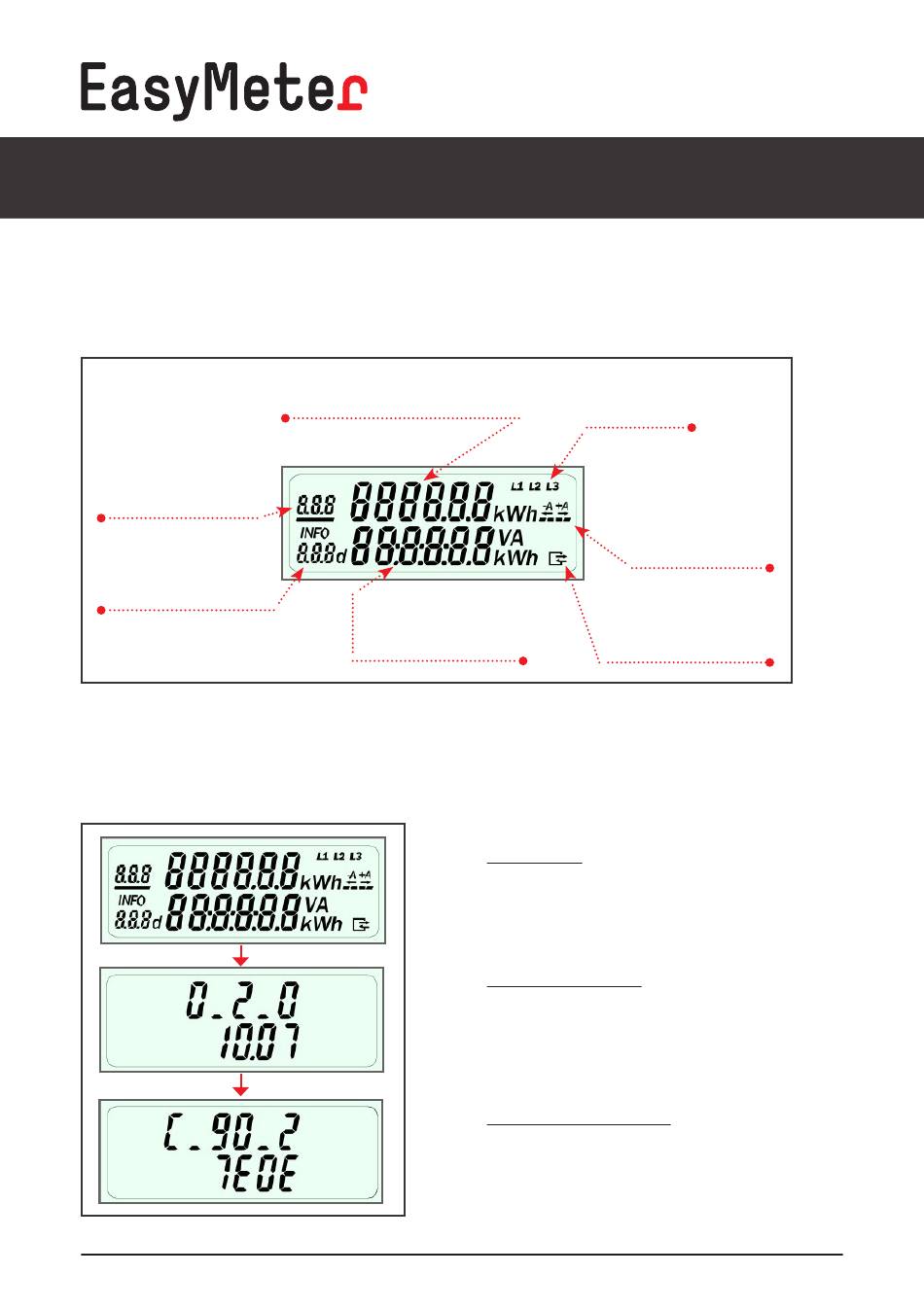

8. Anzeige der Betriebszustände
Als Anzeige dient eine nicht hinterleuchtete Flüssigkristallanzeige (LCD) mit folgenden
Zeichen/Symbolen:
Kennziffern gemäß
OBIS (EDL LH 1.2)
Anzeige der Funktionen
für INFO-Zeile
8.1 Grundsätzlicher Ablauf nach Spannungswiederkehr
(Power-On-Reset)
BA_Q3A_Rev14
Zählwerkregister mit kWh Anzeige
6 Stellen (ohne Nachkommastellen)
INFO-Zeile
für Zusatzinformationen
Stand: 2019-10-07
Phasenanzeige
Energierichtung
und Balkenanzeige
für Energiefluss
Kommunikationssymbol
Displaytest
Anzeige aller Segmente
Anzeigedauer ca. 15s
Firmware-Version
des Programmcodes
Anzeigendauer ca. 5s
(Beispiel)
Firmware-Prüfsumme
des Programmcodes
Anzeigedauer ca. 5s
(Beispiel)
Seite 9 von 26
