Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07
12. Zusätzliche Hinweise für die Montage
Einsatz des Zählers: nur Innenraum
Der empfohlene Leiterquerschnitt zum Anschluss des Zählers lautet:
Zähler Q3AX1XXX (I
max
Zähler Q3AX2XXX (I
max
Zähler Q3AX3XXX (I
max
Die Klemmenschrauben (M6) sind mit einem Anzugsdrehmoment von 3 Nm anzuziehen. Der
Klemmendeckel ist in 4 Längen erhältlich (40, 60, 80, 100 mm). Maßzeichnungen sind auf
Anfrage erhältlich. Eine schiefe Montage des Zählers hat keinen Einfluss auf die Messtechnik.
Die Verwendung ungeeigneter Anschlusskabel kann eine Überhitzung des Zählers zur Folge
haben (zu hoher Übergangswiderstand).

13. Anschlussschaltbilder

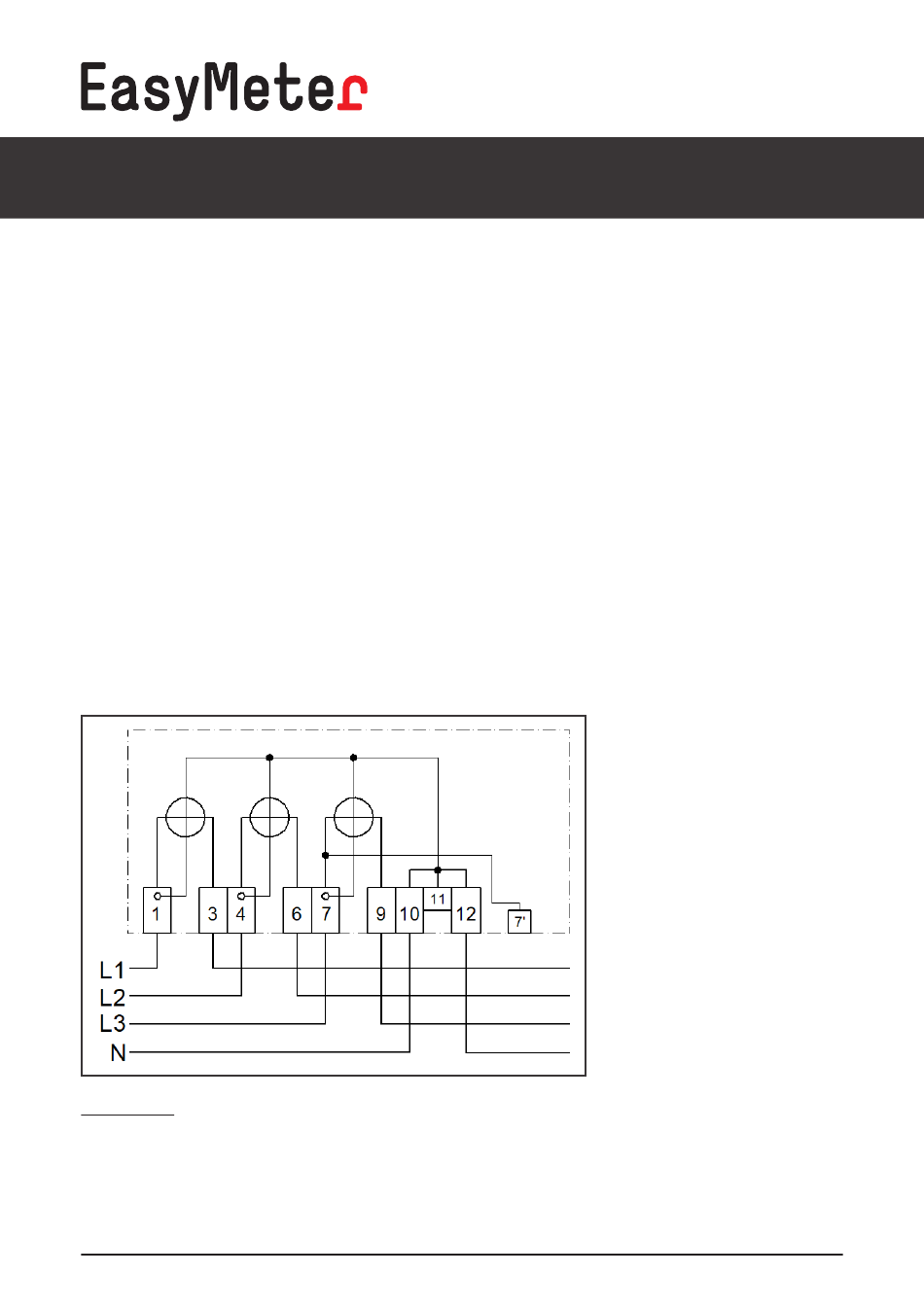

Abb. oben: Anschlussschaltbild 4000 mit zusätzlichen Klemmen 7', 1 1
(gilt für: Q3AX10X0)
BA_Q3A_Rev14
= 60 A): 16 mm²
= 60 A): 35 mm²
= 100 A): 35 mm²
Stand: 2019-10-07 Seite 23 von 26
