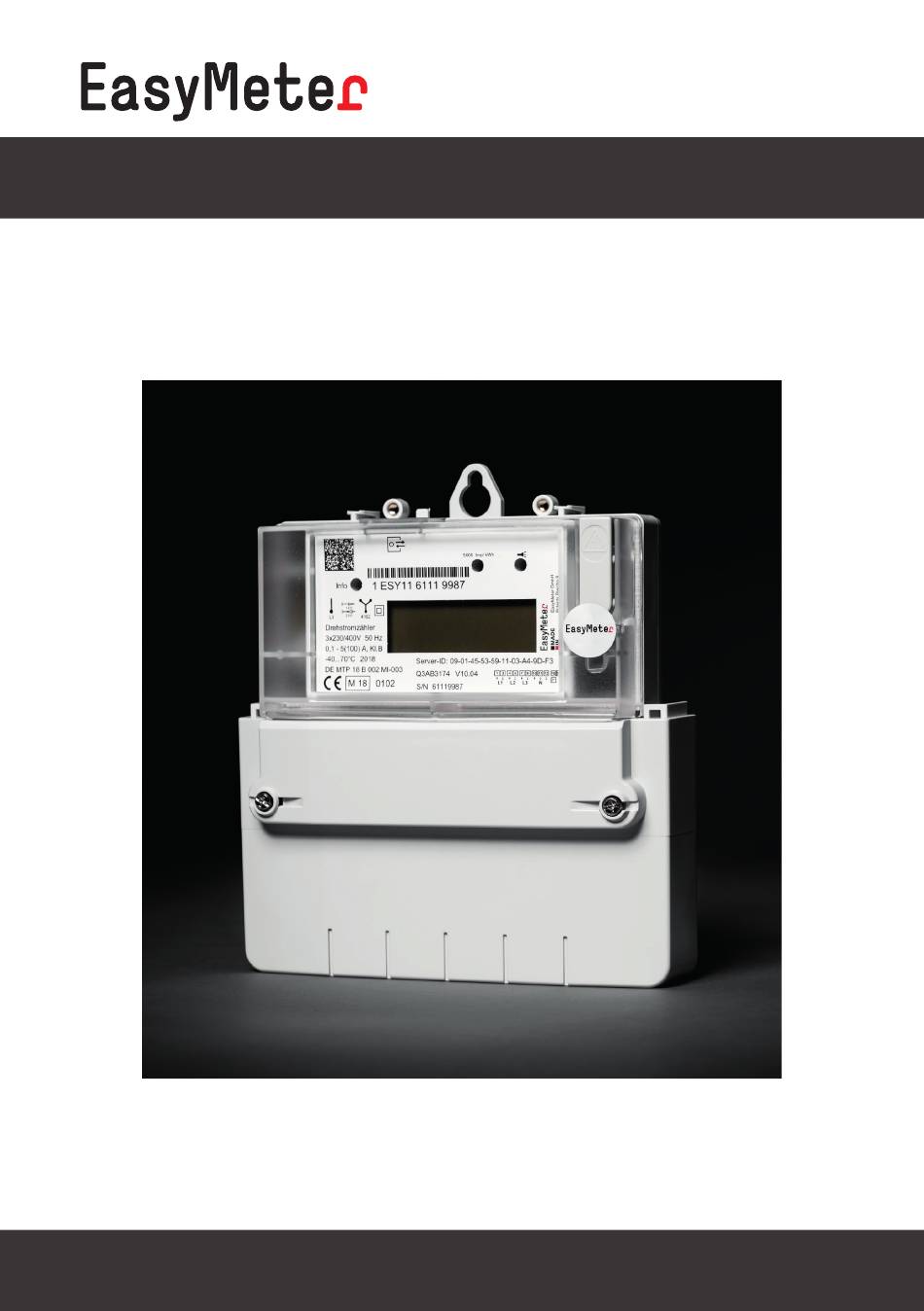

- Seite 1 B E T R I E B S A N L E I T U N G Elektronischer 3-Phasen-, 4-Leiter-Zähler Q3A V10.07 EasyMeter GmbH Piderits Bleiche 9 • 33689 Bielefeld E-Mail: info@easymeter.com BA_Q3A_Rev14 Internet: www.easymeter.com Stand: 2019-10-07...
-
Seite 2: Inhaltsverzeichnis
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 Inhaltsverzeichnis 1. Allgemeine Beschreibung ...................... 3 - 4 2. Inbetriebnahme ........................4 - 5 3. Bedienung ............................5 4. Wartung ............................5 5. Varianten und Artikelnummern ....................6 6. Innenleistungsschild ........................7 7. Tarifierung ............................8 8. -
Seite 3: Allgemeine Beschreibung
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 1. Allgemeine Beschreibung Sicherheitshinweis: Einbau und Montage dürfen nur durch eine Elektrofachkraft erfolgen. Verwendung: Verwendung als 3-Phasen-, 4-Leiter-Zähler oder als 1-Phasen, 2-Leiter-Zähler (L3, N) in Zäh- lerplatzsystemen mit Zählerräumen nach DIN VDE0603 Teil 1, DIN 43853. Bestell-Option: Erweiterte 1-Phasen-Zulassung auch auf L1, N und L2, N (Zählertypen: Q3AXXXX5). -
Seite 4: Fortsetzung Produktbeschreibung (Benutzersicherungen)
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 Fortsetzung Produktbeschreibung (Benutzersicherungen): Abb. oben: Benutzersicherung Abb. oben: Benutzersicherung für den Klemmendeckel (per Plombe) für die MSB-DSS (per Siegeletikett) 2. Inbetriebnahme Nach Aufklappen bzw. Entfernen des Klemmendeckels besteht die Gefahr der Berührung mit stromführenden Teilen, die zu Be schädi gungen oder zum Tode führen kann. Den Zähler darf deswegen nur entsprechend qualifiziertes Personal einbauen, das sich dieser Berührungsge-... -
Seite 5: Einschaltvorgang
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 Fortsetzung Inbetriebnahme: - Hinweise: Das Infrarotlicht der LED ist für das menschliche Auge nicht sichtbar! Bei einem Laststrom unterhalb des Anlaufstroms leuchtet die LED dauerhaft. - Der Klemmendeckel ist zu schließen und zu plombieren. -
Seite 6: Varianten Und Artikelnummern
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 5. Varianten und Artikelnummern Zählart Benennung Symbole auf Beispiel Funktion des Zählertyps dem Typenschild X XX0X D r e hs trom zähle r Q3 A A 30 54 : to t L1 + L 2 + X XX5X (m i t Rü... -
Seite 7: Innenleistungsschild
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 6. Innenleistungsschild Leistungsschild des Q3A V10.07 für I = 60 A (Beispiel): Leistungsschild des Q3A V10.07 für I = 100 A (Beispiel): BA_Q3A_Rev14 Stand: 2019-10-07 Seite 7 von 26... -
Seite 8: Tarifierung
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 7. Tarifierung Die elektronischen Zähler des Typs Q3A sind als tariflose Zähler oder als Zweitarifzähler ver- fügbar. Sobald bei einem Zweitarifzähler über die MSB-Datenschnittstelle oder die Klemmen Kl.15 und Kl.13 ein Tarifwechsel stattfindet, zählt der Zähler die Energie in den entsprechenden Tarif. -
Seite 9: Anzeige Der Betriebszustände
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 8. Anzeige der Betriebszustände Als Anzeige dient eine nicht hinterleuchtete Flüssigkristallanzeige (LCD) mit folgenden Zeichen/Symbolen: Zählwerkregister mit kWh Anzeige 6 Stellen (ohne Nachkommastellen) Phasenanzeige Kennziffern gemäß OBIS (EDL LH 1.2) Energierichtung und Balkenanzeige für Energiefluss Anzeige der Funktionen für INFO-Zeile... -
Seite 10: Periodischer Displaytest
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 8.2 Periodischer Displaytest Displaytest Anzeige aller Segmente wiederholend ca. alle 60s, Dauer ca. 2s 8.3 Anzeige für die verschiedenen Zählerausführungen 8.3.1 Anzeige Bezugszähler Anzeige Tariflos Bezug: +A (1.8.0) Rücklaufsperre Beispiel: Info-Anzeige: Wirkleistung Beispiel: Info-Anzeige: gesperrt 2-Tarifanzeige Bezug: +A (1.8.1) +A (1.8.2) -
Seite 11: Anzeige Lieferzähler
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 8.3.2 Anzeige Lieferzähler Anzeige immer Tariflos Lieferung: -A (2.8.0) mit und ohne Rücklaufsperre Beispiel: Info-Anzeige: Wirkleistung in Lieferrichtung (Hinweis: negatives Vorzeichen bei Bezugsrichtung) 8.3.3 Anzeige 2-Richtungszähler 2-Richtungzähler, Tariflos Bezug: +A (1.8.0) Lieferung: -A (2.8.0) Beispiel: Info-Anzeige: Wirkleistung Anzeige wechselt alle 8 Sek. -
Seite 12: Besonderheiten Bei Der Anzeige
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 8.3.4 Besonderheiten bei der Anzeige Besonderheit beim 2-Tarif-Zähler: Je nach Konfiguration kann die Anzeige ab Werk im Tariflos-Modus aktiviert sein. Erst nach dem Anlegen eines Tarif steuersignals wechselt die Anzeige dann in den 2-Tarif-Modus (Signal per MSB-Daten schnittstelle oder Klemmen 13/15). -
Seite 13: Gerätezulassung Nach Mid (Messgeräte-Richtlinie)
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 8.4 Gerätezulassung nach MID (Messgeräte-Richtlinie) In den Anwendungsbereich der MID (Measuring Instruments Directive) und der Geräte- zulassung fallen alle relevanten Energieregister (T0/1.8.0, T1/1.8.1, T2/1.8.2, T0/2.8.0), deren Anzeige und die Telemetrie-Schnittstelle (Prüf-LED). Sonstige Anzeigen, Signalausgänge und Informationen fallen nicht in den Anwendungsbe- reich der MID und der Gerätezulassung, z.B. -
Seite 14: Zusatzinformationen Durch „Optischen Aufruftaster
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 8.5.2 Zusatzinformationen durch „optischen Aufruftaster“ (Grau: Darstellungen gelten nur bei vorhandener Lieferrichtung). Displaytest - alle Segmente an Anforderung des 4-stelligen PIN-Codes (siehe Eingabe des PIN-Codes) Anzeige der aktuellen Wirkleistung in W Verbrauch seit letzter Nullstellung in kWh... -
Seite 15: Eingabe Des Pin-Codes
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 8.5.3 Eingabe des PIN-Codes An der ersten Stelle erscheint eine Null. Nach jedem weiteren „kurzen Tastendruck“ wird die Stelle hochgezählt: …9 usw. → → → → → Wenn die auszuwählende Zahl an der ersten Stelle erscheint, so ist eine Pause von ca. -
Seite 16: Anzeige Historische Werte
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 8.5.4 Anzeige historische Werte Historischer Wert über 1 Tag für +A falls vorhan- den; durch „kurzen Tastendruck“ wechselt die Anzeige zum nächsten Zeitraum; durch „langen Tastendruck“ lassen sich Werte in der Vergangen- heit anzeigen. Diese Funktion ist für alle folgenden historischen Werte verfügbar (siehe „Anzeige... -
Seite 17: Anzeige Historischer Werte In Der Vergangenheit
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 8.5.5 Anzeige historischer Werte in der Vergangenheit „Kurzer Tastendruck“: "-1", "-2", "-3",.."-730" „Langer Tastendruck“: zurück ins Hauptmenü Energiewert für 1 Tag (= 24 Stunden) in der Vergangenheit. In der oberen ersten Zeile erscheint der Zähler "-1", der zugehörige Energiewert für 1 Tag in der zweiten Zeile dargestellt. -
Seite 18: Anzeige Von Betriebszuständen
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 8.5.6 Anzeige von Betriebszuständen Spannungsausfall einer Phase (hier L3: Symbol L3 wird nicht ange- zeigt) Verbrauch unter der Anlaufschwelle - die Leistungsanzeige zeigt: „- - - - - - “ 8.5.7 Anzeige von Fehlerzuständen Zur Überwachung von Funktionsfehlern ist der Q3A mit einer Fehler erkennung ausgestattet. -
Seite 19: Ausgänge Und Schnittstellen
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 9. Ausgänge und Schnittstellen 9.1 Datenschnittstellen (MSB- und INFO-DSS) Telegramm Protokoll nach SML 1.04 Baudrate: 9600 Bit/s Byte Format: (8,N,1) 9.2 MSB-Datenschnittstelle (MSB-DSS) Die potentialfreie Datenschnittstelle des Zählers ist eine bidirektionale optische (Infrarot-) Kommunikationsschnittstelle. -
Seite 20: Info-Datenschnittstelle (Info-Dss)
Werk mit einem Stopfen und einem Siegeletikett versehen ist. Es dürfen nur „EasyMeter Spannungsbrücke Typ A“ oder entsprechende Zusatzgeräte verwendet werden. Hinweis: Bei einem 2-Leiter-Betrieb des Q3A über L1 oder L2 an Stelle von L3 ist zu beachten, dass die Stromversorgung für Zusatzgeräte wirkungslos ist, da sie ausschließlich über Phase L3... -
Seite 21: Technische Daten
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 10. Technische Daten Genauigkeitsklasse: Klasse A oder Klasse B gemäß DIN EN 50470-1 Referenzstrom I Grenzstrom I 60 A, 100 A Anlaufstrom I 10 mA Mindeststrom I 100 mA Übergangsstrom I 500 mA Referenzspannung U : 4-Leiter Zähler: 3 x 230/400 V... -
Seite 22: Abmessungen
59,90 8,50 Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 16,0 13,0 16,0 2,00 13,0 12,75 1 1. Abmessungen 13,0 16,0 10,0 6,00 Drehstromzähler Q3AXXXX4, Q3AXXXX5 ohne Klemmendeckel 177,0 150,00 59,90 8,50 Date Weitergabe, sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung Ihres Inhaltes ist nicht gestattet, sowie nicht ausdrücklich zugestanden. -
Seite 23: Zusätzliche Hinweise Für Die Montage
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 12. Zusätzliche Hinweise für die Montage Einsatz des Zählers: nur Innenraum Der empfohlene Leiterquerschnitt zum Anschluss des Zählers lautet: Zähler Q3AX1XXX (I = 60 A): 16 mm² Zähler Q3AX2XXX (I = 60 A): 35 mm²... - Seite 24 Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 Abb. oben: Anschlussschaltbild 4000 ohne Tarifschaltung, ohne Zusatzklemmen. Abb. oben: Anschlussschaltbild 4100 ohne zusätzliche Klemmen, Tarifschaltung nur über die MSB-Schnittstelle. BA_Q3A_Rev14 Stand: 2019-10-07 Seite 24 von 26...
- Seite 25 Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 Abb. oben: Anschlussschaltbild 4102 mit zusätzlichen Klemmen 7‘, 1 1, mit Tarifschalt- klemmen 15, 13. Abb. oben: Anschlussschaltbild 4102 mit zusätzlichen Klemmen 7‘, 9‘, 1 1, mit Tarifschaltklemmen 15, 13. BA_Q3A_Rev14 Stand: 2019-10-07 Seite 25 von 26...
-
Seite 26: Datenprotokolle
Elektronischer 3-Phasen-, 4 Leiter-Zähler Q3A V10.07 14. Datenprotokolle Zu den Datenprotokollen des Zählers sind folgende Beschreibungen separat erhältlich: - „Beschreibung_Q3Ax_V1007_DSS-Protokolle_v1.4.pdf“ (für Q3A ab Revision 1, Firmware V10.07) - „Beschreibung_Q3Ax _FwV1004_DSS Protokolle_v1.2.pdf“ (für Q3A Revision 1, Firmware V10.04) - „Beschreibung_Q3Ax _FwV1003_DSS Protokolle_v0.2.pdf“...
