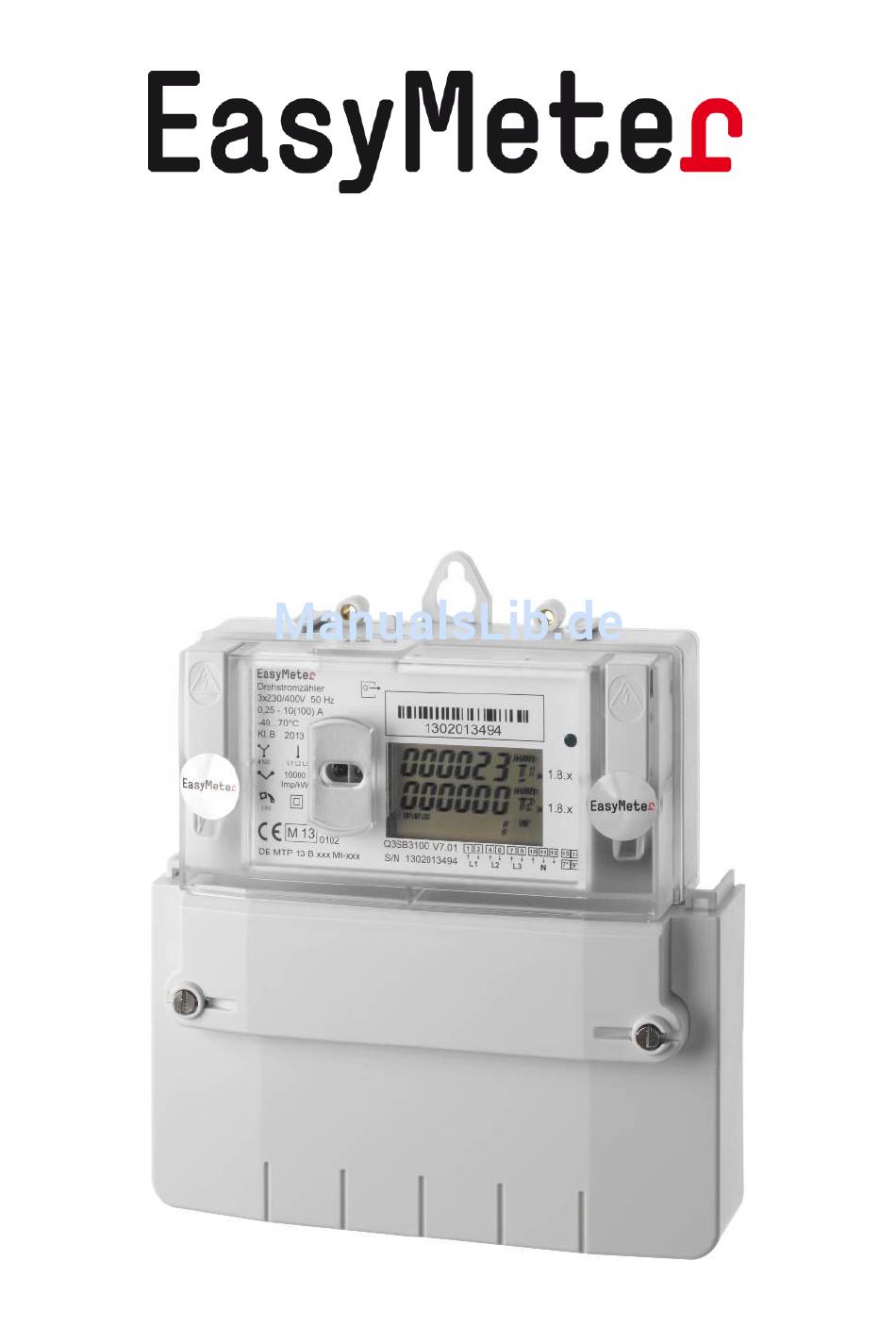

- Seite 1 Betriebsanleitung Elektronischer 2-Tarif 3-Phasen 4-Leiter Zähler...
- Seite 2 Elektronischer 2-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler EasyMeter GmbH Tel.: +49-5205-9828-0 Piderits Bleiche 9 Mail: info@easymeter.com D-33689 Bielefeld Web: www.easymeter.com BA_Q3S_Rev05, Seite 2...
-
Seite 3: Inhaltsverzeichnis
6.1 Datenschnittstellen (MSB und INFO-DSS)....... 12 6.1.1 MSB-Schnittstelle ............12 6.1.2 Optischer Prüfausgang ..........12 6.1.3 Info-Schnittstelle ............12 7. Datenprotokolle der Zähler Q3S ......... 12 8. Technische Daten der Zähler..........13 9. Hinweise zur Montage ............13 10. Anschlussbild ..............14 11. -
Seite 4: Allgemeine Beschreibung
Elektronischer 2-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 1. Allgemeine Beschreibung Sicherheitshinweis: Einbau und Montage dürfen nur durch eine Elektrofachkraft erfolgen. Verwendung: Verwendung als 3-Phasen 4 Leiter-, 2-Phasen 3 Leiter- oder Einphasen- Wechselstrom-Zähler (L1, L2 o. L3) in Zählerplatzsystemen mit Zählerräumen nach DIN VDE0603 Teil 1, DIN 43853. Produktbeschreibung: Datenschnittstelle (D0);... -
Seite 5: Varianten Und Artikelnummern
Lieferzähler XX4X Imax=60A, Kl. A Wenn P > 0 dann (ohne Rücklaufsperre) 2.8.0 subtrahieren Q3S A XXXX XXXX 1% (Genauigkeitsklassen nach EN50470) Basisvariante: X 1XXX für Imax = 60A (DIN, Klemmen-Ø 6,5mm) X 2XXX für Imax = 60A (Klemmen-Ø 9,5mm) X 3XXX für Imax = 100A (DIN, Klemmen-Ø... -
Seite 6: Innenleistungsschild
Elektronischer 2-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 3. Innenleistungsschild Leistungsschild des Q3S (Beispiel) 4. Allgemeine Displayfunktionen Als Anzeige dient eine nicht hinterleuchtete Flüssigkristallanzeige (LCD) mit folgenden Zeichen / Symbolen: Zusatzfelder auf dem Typenschild und zugehörige Pfeile im Display Energieanzeige 1. und 2. Zeile:... -
Seite 7: Anzeige Der Betriebszustände
Elektronischer 2-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 5. Anzeige der Betriebszustände 5.1 Grundsätzlicher Ablauf nach Spannungswiederkehr (Power-on-Reset) RESET (Displaytest) 1.8.x Displaytest Anzeige aller Segmente Anzeigedauer ca. 2s 1.8.x INFO 1.8.x Firmwareversion des Programmcodes, Anzeigedauer ca. 2s 1.8.x INFO Betriebsanzeige - Energiewerte der Tarife T1 (1.Zeile) und T2 (2.Zeile), 1.8.x - Momentanleistung (3.Zeile) -
Seite 8: Anzeige Für Die Verschiedenen Zählerausführungen
Elektronischer 2-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 5.2. Anzeige für die verschiedenen Zählerausführungen 5.2.1 Anzeige Bezugszähler 2-Tarif-Zähler 1.8.x Bezug: Rücklaufsperre und Always Positive 1.8.x INFO Als Eintarif-Zähler (tariflos) 1.8.x Sobald ein Tarifsteuersignal an KL13/15 angelegt wird, ändert sich die Anzeige in den 2-Tarifmodus 1.8.x (nicht rücksetzbar). -
Seite 9: Anzeige 2- Richtungszähler
Elektronischer 2-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 5.2.3 Anzeige 2- Richtungszähler 2-Richtungs- 2-Tarif-Zähler (Zusatzfelder auf dem Schild - optional) Anzeige wechselt ständig zwischen Tarif 1 und Tarif 2, Anzeigedauer mindestens 8s pro Tarifregister. HT=T1 Anzeige hier im Beispiel: NT=T2 1. Zeile – Bezugsrichtung, beide Tarife wechselnd ;... - Seite 10 Elektronischer 2-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 2-Richtungs- 2-Tarif-Zähler , nur Anzeige der Bezugsenergie (Zusatzfelder auf dem Schild - optional) Anzeige wechselt ständig zwischen Tarif 1 und Tarif 2, Anzeigedauer HT=T1 mindestens 8s pro Tarifregister. NT=T2 Sobald eine Energiemenge größer als 2kWh geliefert wird (-A), wechselt die Anzeige in den 2-Richtungsmodus (nicht rücksetzbar).
-
Seite 11: Anzeige Von Zusatzinformationen
Elektronischer 2-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 5.3 Anzeige von Zusatzinformationen 5.3.1 Anzeige von Betriebszuständen Spannungsausfall einer Phase (hier L3) und die Summe der Leistungen der Phasen L1 und L2 ist negativ. Bei einem Bezugszähler mit Rücklaufsperre wird in diesem Fall das Ausrufezeichen eingeblendet. -
Seite 12: Ausgänge Und Schnittstellen
Message „/?!CR LF“) einen Datensatz senden. Dadurch wird der Prüfausgang kurzzeitig in eine potentialfreie optische Datenschnittstelle (INFO-DSS) umgeschaltet. Diese ist wahlweise mit oder ohne Tastkopfblech ausgeführt. 7. Datenprotokolle der Zähler Q3S Zu den Datenprotokollen des Zählers ist ein separates Dokument erhältlich. BA_Q3S_Rev05, Seite 12... -
Seite 13: Technische Daten Der Zähler
Elektronischer 2-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 8. Technische Daten der Zähler Genauigkeitsklasse: Klasse A oder Klasse B gemäß EN50470-1 Referenzstrom I 5 A, 10A Grenzstrom I 60 A, 100 A Anlaufstrom I 20 mA Mindeststrom I 250 mA Übergangsstrom I 500 mA, 1A Referenzspannung U : 3 Phasen 4-Leiter Zähler: 3 x 230 / 400 V... -
Seite 14: Anschlussbild
Elektronischer 2-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 10. Anschlussbild Anschlussbild des Zählers Q3S (4102) BA_Q3S_Rev05, Seite 14... -
Seite 15: Maßblätter
Elektronischer 2-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 11. Maßblätter Maßblatt Q3SX1XXX BA_Q3S_Rev05, Seite 15... - Seite 16 Elektronischer 2-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler Maßblatt Q3SX2XXX und Q3SX3XXX BA_Q3S_Rev05, Seite 16...
