Hub oder Switch
Patchkabel
von Hub
oder Switch
Start Kanal
Tester mit
Kanaladapter

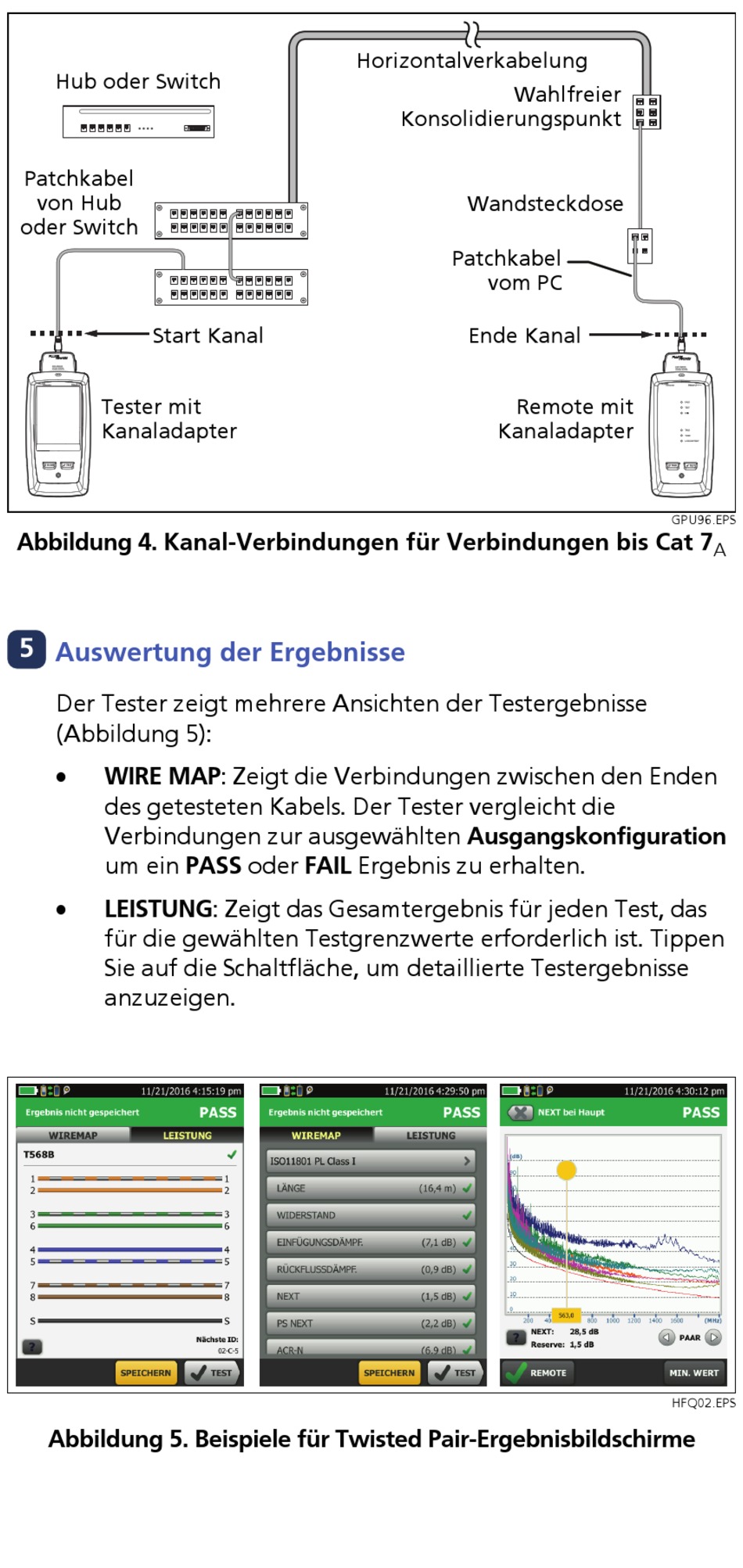

Abbildung 4. Kanal-Verbindungen für Verbindungen bis Cat 7
5

Auswertung der Ergebnisse

Der Tester zeigt mehrere Ansichten der Testergebnisse
(Abbildung 5):

WIRE MAP: Zeigt die Verbindungen zwischen den Enden
des getesteten Kabels. Der Tester vergleicht die
Verbindungen zur ausgewählten Ausgangskonfiguration
um ein PASS oder FAIL Ergebnis zu erhalten.

LEISTUNG: Zeigt das Gesamtergebnis für jeden Test, das
für die gewählten Testgrenzwerte erforderlich ist. Tippen
Sie auf die Schaltfläche, um detaillierte Testergebnisse
anzuzeigen.
Abbildung 5. Beispiele für Twisted Pair-Ergebnisbildschirme
Horizontalverkabelung
Konsolidierungspunkt
Wandsteckdose
Patchkabel
vom PC
Ende Kanal
Wahlfreier
Remote mit
Kanaladapter
GPU96.EPS
A
HFQ02.EPS
