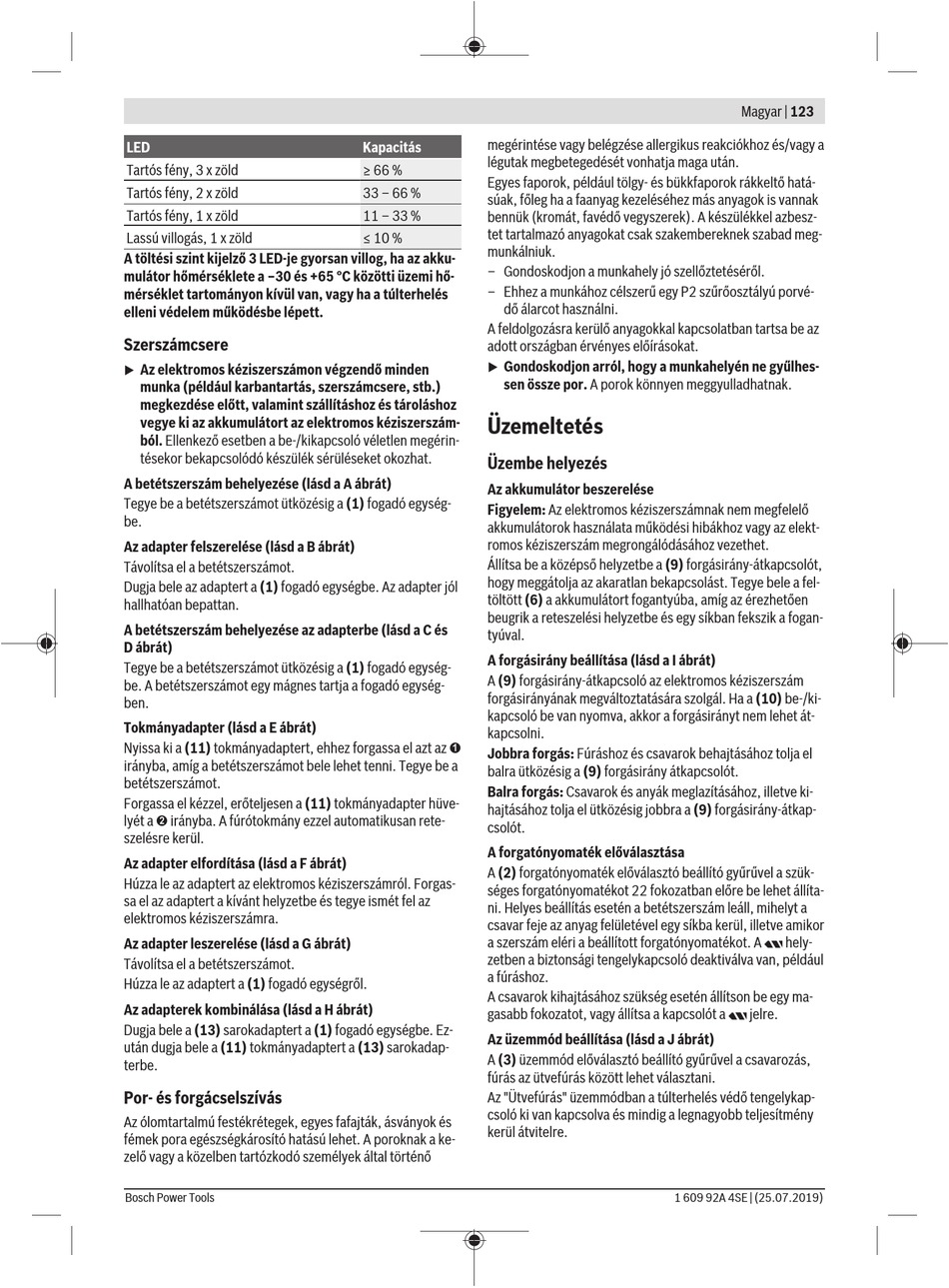

Bosch AdvancedImpact 18 QuickSnap Originalbetriebsanleitung Seite 123

LED
Tartós fény, 3 x zöld
Tartós fény, 2 x zöld
Tartós fény, 1 x zöld
Lassú villogás, 1 x zöld
A töltési szint kijelző 3 LED-je gyorsan villog, ha az akku-
mulátor hőmérséklete a –30 és +65 °C közötti üzemi hő-
mérséklet tartományon kívül van, vagy ha a túlterhelés
elleni védelem működésbe lépett.
Szerszámcsere
Az elektromos kéziszerszámon végzendő minden
u
munka (például karbantartás, szerszámcsere, stb.)
megkezdése előtt, valamint szállításhoz és tároláshoz
vegye ki az akkumulátort az elektromos kéziszerszám-
ból. Ellenkező esetben a be‑/kikapcsoló véletlen megérin-
tésekor bekapcsolódó készülék sérüléseket okozhat.
A betétszerszám behelyezése (lásd a A ábrát)
Tegye be a betétszerszámot ütközésig a (1) fogadó egység-
be.
Az adapter felszerelése (lásd a B ábrát)
Távolítsa el a betétszerszámot.
Dugja bele az adaptert a (1) fogadó egységbe. Az adapter jól
hallhatóan bepattan.
A betétszerszám behelyezése az adapterbe (lásd a C és
D ábrát)
Tegye be a betétszerszámot ütközésig a (1) fogadó egység-
be. A betétszerszámot egy mágnes tartja a fogadó egység-
ben.
Tokmányadapter (lásd a E ábrát)
Nyissa ki a (11) tokmányadaptert, ehhez forgassa el azt az ➊
irányba, amíg a betétszerszámot bele lehet tenni. Tegye be a
betétszerszámot.
Forgassa el kézzel, erőteljesen a (11) tokmányadapter hüve-
lyét a ➋ irányba. A fúrótokmány ezzel automatikusan rete-
szelésre kerül.
Az adapter elfordítása (lásd a F ábrát)
Húzza le az adaptert az elektromos kéziszerszámról. Forgas-
sa el az adaptert a kívánt helyzetbe és tegye ismét fel az
elektromos kéziszerszámra.
Az adapter leszerelése (lásd a G ábrát)
Távolítsa el a betétszerszámot.
Húzza le az adaptert a (1) fogadó egységről.
Az adapterek kombinálása (lásd a H ábrát)
Dugja bele a (13) sarokadaptert a (1) fogadó egységbe. Ez-
után dugja bele a (11) tokmányadaptert a (13) sarokadap-
terbe.
Por- és forgácselszívás
Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és
fémek pora egészségkárosító hatású lehet. A poroknak a ke-
zelő vagy a közelben tartózkodó személyek által történő
Bosch Power Tools
megérintése vagy belégzése allergikus reakciókhoz és/vagy a
Kapacitás
légutak megbetegedését vonhatja maga után.
≥ 66 %
Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá-
33 – 66 %
súak, főleg ha a faanyag kezeléséhez más anyagok is vannak
11 – 33 %
bennük (kromát, favédő vegyszerek). A készülékkel azbesz-
tet tartalmazó anyagokat csak szakembereknek szabad meg-
≤ 10 %
munkálniuk.
– Gondoskodjon a munkahely jó szellőztetéséről.
– Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-
dő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az
adott országban érvényes előírásokat.
Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-
u
sen össze por. A porok könnyen meggyulladhatnak.
Üzemeltetés
Üzembe helyezés
Az akkumulátor beszerelése
Figyelem: Az elektromos kéziszerszámnak nem megfelelő
akkumulátorok használata működési hibákhoz vagy az elekt-
romos kéziszerszám megrongálódásához vezethet.
Állítsa be a középső helyzetbe a (9) forgásirány-átkapcsolót,
hogy meggátolja az akaratlan bekapcsolást. Tegye bele a fel-
töltött (6) a akkumulátort fogantyúba, amíg az érezhetően
beugrik a reteszelési helyzetbe és egy síkban fekszik a fogan-
tyúval.
A forgásirány beállítása (lásd a I ábrát)
A (9) forgásirány-átkapcsoló az elektromos kéziszerszám
forgásirányának megváltoztatására szolgál. Ha a (10) be-/ki-
kapcsoló be van nyomva, akkor a forgásirányt nem lehet át-
kapcsolni.
Jobbra forgás: Fúráshoz és csavarok behajtásához tolja el
balra ütközésig a (9) forgásirány átkapcsolót.
Balra forgás: Csavarok és anyák meglazításához, illetve ki-
hajtásához tolja el ütközésig jobbra a (9) forgásirány-átkap-
csolót.
A forgatónyomaték előválasztása
A (2) forgatónyomaték előválasztó beállító gyűrűvel a szük-
séges forgatónyomatékot 22 fokozatban előre be lehet állíta-
ni. Helyes beállítás esetén a betétszerszám leáll, mihelyt a
csavar feje az anyag felületével egy síkba kerül, illetve amikor
a szerszám eléri a beállított forgatónyomatékot. A
zetben a biztonsági tengelykapcsoló deaktiválva van, például
a fúráshoz.
A csavarok kihajtásához szükség esetén állítson be egy ma-
gasabb fokozatot, vagy állítsa a kapcsolót a
Az üzemmód beállítása (lásd a J ábrát)
A (3) üzemmód előválasztó beállító gyűrűvel a csavarozás,
fúrás az ütvefúrás között lehet választani.
Az "Ütvefúrás" üzemmódban a túlterhelés védő tengelykap-
csoló ki van kapcsolva és mindig a legnagyobb teljesítmény
kerül átvitelre.
Magyar | 123
hely-
jelre.
