System Sensor IM-10 Installations- Und Wartungsanleitung Seite 8

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

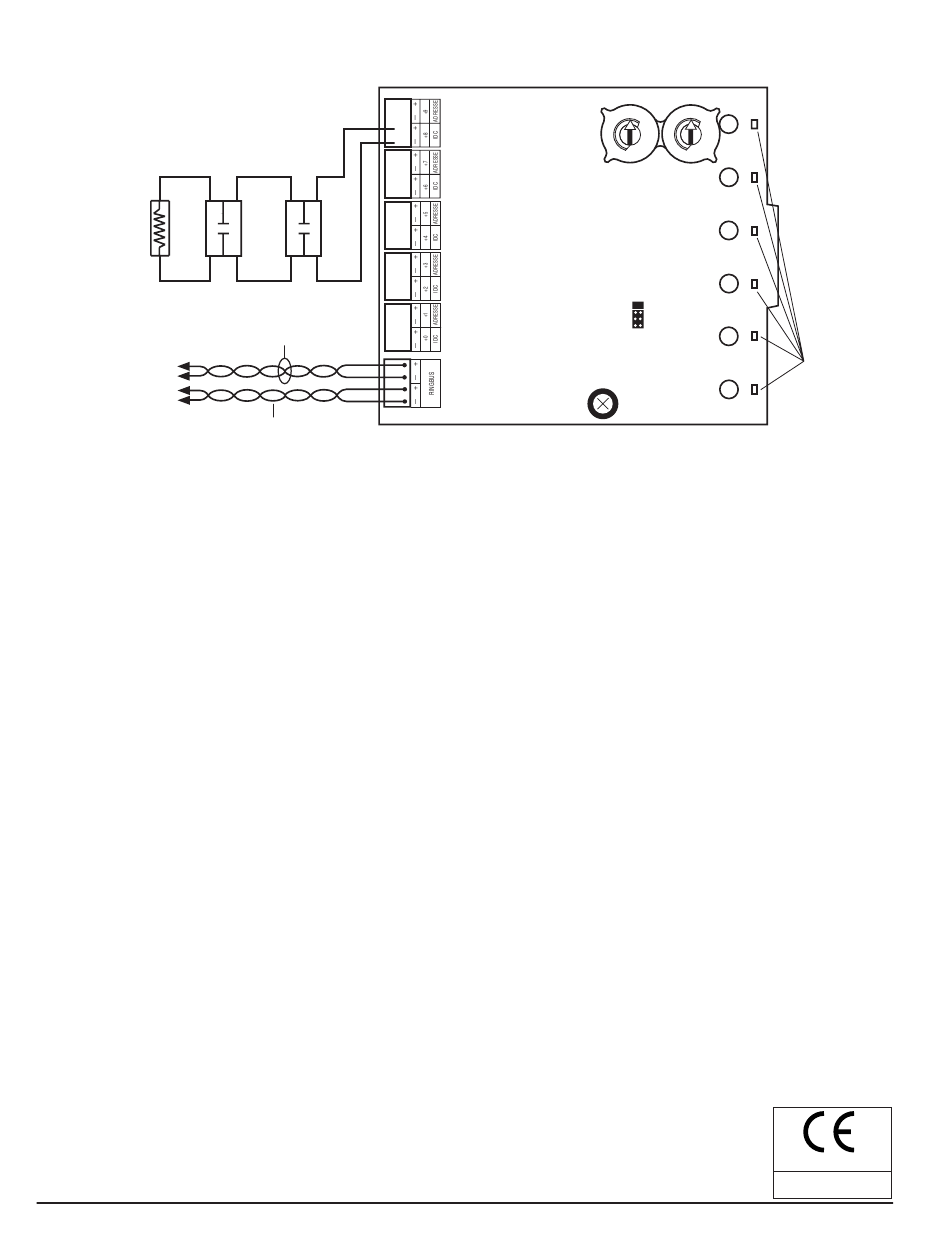

ABBILDUNG 1: TYPISCHER ANSCHLUSS EINER MELDELINIE
MODULE NUR AN ZUGELASSENE
ZENTRALEN ANSCHLIEßEN
47 K
ABSCHLUSSWIDERSTAND
BETRIEBSART B IDC (TYPISCH)
+
VON DER ZENTRALE
ODER VORHERIGER BAUGRUPPE
+
ZUR NÄCHSTEN
BAUGRUPPE
VERDRILLTE ADERN ERFORDERLICH
HINWEIS: Der gemeinsame Betrieb von Alarmgebern und Überwachungbau-
gruppen auf einer Meldelinie ist nicht zulässig.
Installieren Sie die Schließerkontakte gemäß den Herstelleranweisungen.
D500-66-00
STROMBEGRENZT
UND ÜBERWACHT
SIGNALKABEL 32 VDC MAX.
MODUL ADRESSE
6 7 8 9
5
4
3
2
1
0
A/B AUSWAHL
COM LOSS
ABSCHALTUNG 1
ABSCHALTUNG 2
8
6 7 8 9
5
4
3
2
1
0
ZUSTANDSANZEIGEN
C0302-00
0832-CPD-0927
EN54-18: 2005
INPUT/OUTPUT DEvICE
I56-2254-003
