INSTALLATIONS UND WARTUNGSANLEITUNG
IM-10
Zehn-Eingangsmodul, überwacht
SPEZIFIKATION
Betriebsspannungsbereich:
Ruhestrom:
Alarmstrom:
Temperaturbereich:
Luftfeuchte:
Abmessungen:
Zubehör:
Kabelquerschnitt:
Maximale Ringbus-Anschlussimpedanz: 40 Ohm
Maximale IDC Anschluss Impedanz:
Maximale IDC Spannung:
Maximaler IDC Strom :
vOR DER INSTALLATION
Diese Information dient als Kurzanleitung für die Installation.
Wenn Module in bereits betriebsbereite Anlagen eingebaut werden, inform-
ieren Sie die zuständigen Personen und die regionalen Behörden, dass ggfs.
die Anlage zeitweise außer Betrieb genommen wird. Schalten Sie die Zentrale
vor dem Beginn der Installationsarbeiten spannungsfrei. Das System bein-
haltet Bauteile mit elektrostatischer Empfindlichkeit.
Erden Sie sich vor dem Umgang mit diesen Baugruppen mit einem geeigneten
Erdungsband zur Ableitung der elektrostatischen Energie. Es sollten nur Met-
allgehäuse mit geeigneter Erdung verwendet werden.
HINWEIS: Diese Anleitung sollte dem Betreiber ausgehändigt und der An-
lagendokumentation beigefügt werden.
ALLGEMEINES
Das IM-10 Modul mit zehn überwachten Eingängen wird in
intelligenten Gefahrenmeldeanlagen eingesetzt.
Jedes Modul ist als Schnittstelle zwischen der Brandmelderzentrale und ex-
ternen Schließerkontakten, z.B. Handmeldern oder Alarmkontakten geeignet.
Der gemeinsame Ringbus-Eingang wird für alle Module verwendet so dass die
Überwachung und das GND Potential für alle Ringleitungsteilnehmer gleich
ist. Die Überwachung funktioniert unabhängig voneinander. Jedes Modul hat
seine eigene, einzigartige Adresse.
Mit den beiden Drehschaltern wird die Moduladresse von 01 bis 90 eingestellt.
Den verbleibenden Modulen werden automatisch immer die nächsten, um die
Zahl 9 erhöhten, Adressnummern zugewiesen. Es besteht die Möglichkeit bis
max. zwei nicht benötigte Module abzuschalten und deren Adressbereich für
andere Anwendungen frei zu geben. Jedes Modul hat eine, von der Zentrale
gesteuerte grüne LED-Anzeige. Die Zentrale kann die LED blinkend, folgend
ein oder folgend aus ansteuern.

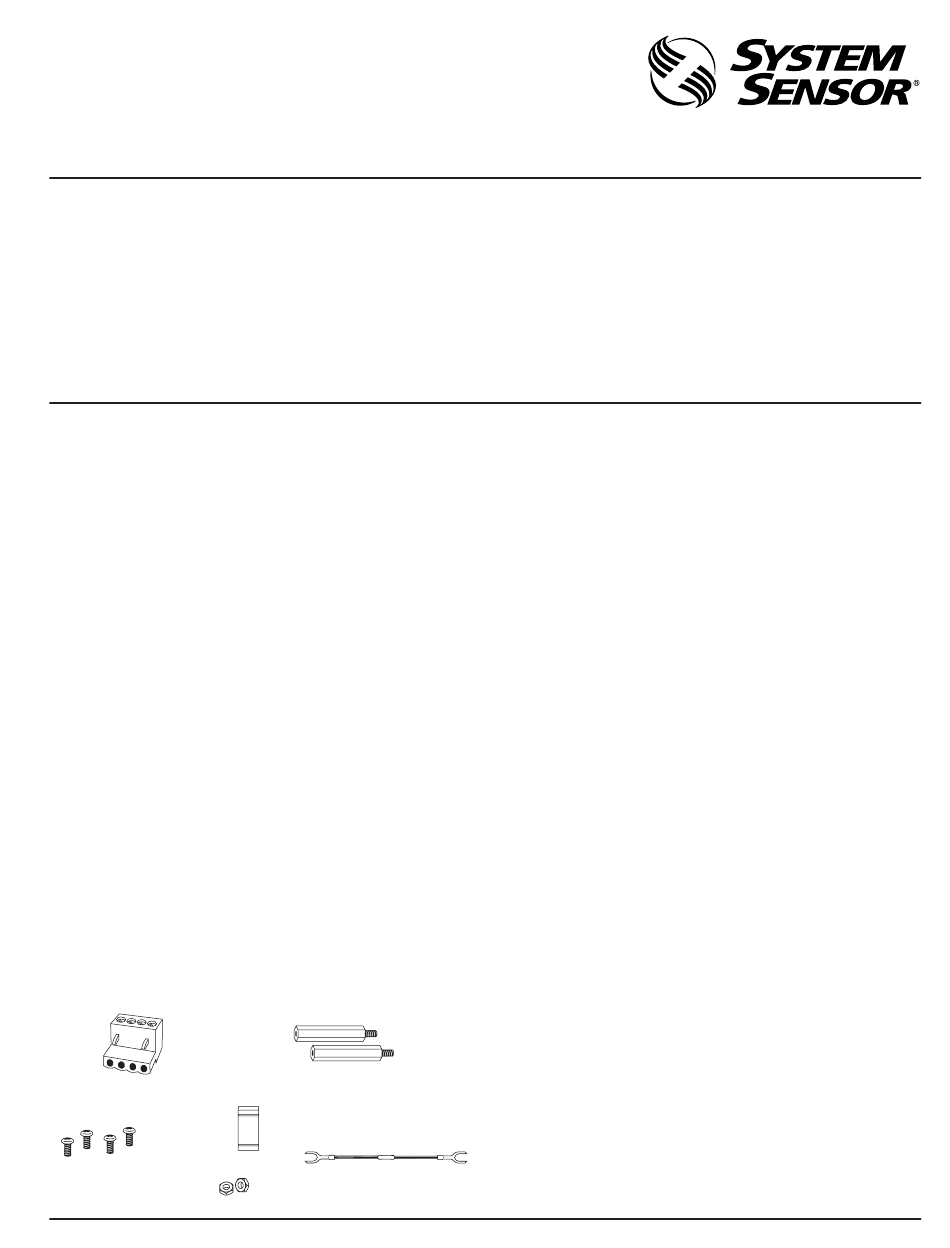

IM LIEFERUMFANG ENTHALTEN:
(6) 1 x 4 Anschlussklemmen
(4) 32mm
(3) Steckbrücken
Abstandshalter
(2) Muttern
Auf der Platine:
(1) Steckbrücken
D500-66-00
15-32 VDC
3,5 mA
60 mA (bei 10 dauerleuchtenden LED)
–10°C to 55°C
10 bis 93% ohne Betauung
173 x 147 x 25 (H x B x T in mm)
geerdetes Metallgehäuse
0,9mm2 – 3,25mm²
40 Ohm
12 VDC
1 mA
(2) Metallschrauben
(10) 47 kOhm
Abschlusswiderstände
KOMPATIBILITÄT
Für den ordnungsgemäßen Betrieb muss das Modul an eine geeignete und
kompatible Brandmelderzentrale angeschlossen werden.
Das IM-10-Modul sollte für die Erfüllung der EMV-Richtlinie in einem
geeigneten, geerdeten Metallgehäuse montiert werden
vERDRAHTUNG
HINWEIS: Die Verdrahtung muss gemäß den regionalen Auflagen, Richtlinien
und Anforderungen ausgeführt werden.
1.
Installieren Sie das Module gemäß den Projektierungszeichnungen und
den entsprechenden Anschlussdiagrammen.
2.
Die Verdrahtung des IM-10 erfolgt über Schraubklemmen. Entfernen Sie
die Isolierung des Kabelendes auf ca. 0,5cm Länge und schieben Sie das
abisolierte blanke Kabelende unter die Klemmplatte der Schraubklemme
und ziehen diese fest an.
3.
Stellen Sie die Moduladresse des ersten Modules (zwischen 01 und 90)
gemäß ihren Projektierungsplänen mit den Drehschaltern ein.
Die verbleibenden Module werden automatisch den nächsten 9 Adressen zu-
geordnet. Z.B.: Wenn die Startadresse auf 28 eingestellt ist, belegen die an-
deren 5 Module die Adressen 29 - 37.
Stellen Sie NIEMALS eine Erstadresse über 90 ein, weil dann die nächsten
Module als nicht vorhanden interpretiert werden.
4.
Die mitgelieferte Steckbrücke ermöglicht die Abschaltung von max. drei
nicht benutzten Modulen. Module werden von der höchsten Adresse aus
absteigend abgeschaltet. Wenn zwei Module abgeschaltet werden blei-
ben die unteren vier Adressen aktiv und die beiden höchsten Adressen
werden deaktiviert. Wird die Steckbrücke zur Adressabschaltung z.B.
in Position "Zwei" gesteckt und eine Erstadresse von 28 eingestellt, so
werden die anderen Adressen 28, 29, 30, 31, 32, 33, 34 und 35 zugeord-
net, während die beiden höchsten Adressen abgeschaltet werden.
HINWEIS: Stecken Sie nicht benutzte Steckbrücken zur Aufbewahrung auf
einen einzelnen Pin auf
7
Pittway Technologica S.p.A
Via Caboto 19/3
34147 Trieste, Italy
I56-2254-003
