INSTRUCCIONES DE INSTALACIÓN Y MANTENIMIENTO
IM-10
Módulo Monitor con diez circuitos de entrada
ESPECIFICACIONES
Tensión de Funcionamiento Normal:
Corriente en reposo:
Corriente en Alarma:
Rango de temperatura:
Humedad:
Dimensiones (mm):
Accesorios:
Sección del Cable:
Resistencia máxima del lazo analógico
Resistencia máxima del lazo del circuito de entrada
Tensión máxima del circuito de entrada
Corriente máxima del circuito de entrada
ANTES DE LA INSTALACIÓN
Esta información se utiliza como guía rápida para la instalación. Consulte
el manual de instalación correspondiente al panel de control para obtener
información detallada sobre el sistema. Si los módulos se van a instalar en
un sistema operativo ya existente, informe al usuario y a la autoridad local de
que dicho sistema estará temporalmente fuera de servicio.
Desconecte la alimentación antes de instalar los módulos. Este sistema con-
tiene componentes sensibles a la electricidad estática. Utilice una pulsera
de conexión a tierra para manipular los circuitos de modo que se eliminen
las cargas estáticas. La carcasa del módulo también debe estar conectada a
tierra.
AVISO: Este manual debe permanecer al alcance del propietario/usuario del equipo.
DESCRIPCIÓN GENERAL
El Módulo Monitor IM-10 ha sido diseñado para su uso en un sistema de
alarma inteligente. Cada módulo sirve para interconectarse con un panel de
control y dispositivos de contacto normalmente abierto, como pulsadores
manuales. Para todos los módulos se utiliza una entrada de lazo SLC común,
y los bucles de equipos de iniciación comparten una fuente de alimentación
supervisada y la toma de tierra. De lo contrario, cada monitor funciona in-
dependientemente de los otros. Cada módulo tiene su propia dirección. Para
configurar la dirección del primer módulo de 01 a 90, se utiliza el par de
selectores rotatorios. Al resto de los módulos se les asignarán automática-
mente las siguientes nueve direcciones numéricas. Se incluye la posibilidad
de desactivar un máximo de dos módulos no utilizados, cuyas direcciones
se pueden liberar y utilizar en otro lugar. Cada módulo dispone también de
leds indicadores verdes controlados desde el panel. Desde el panel se puede
hacer que estos leds parpadeen, se mantengan iluminados de forma fija o se
apaguen.

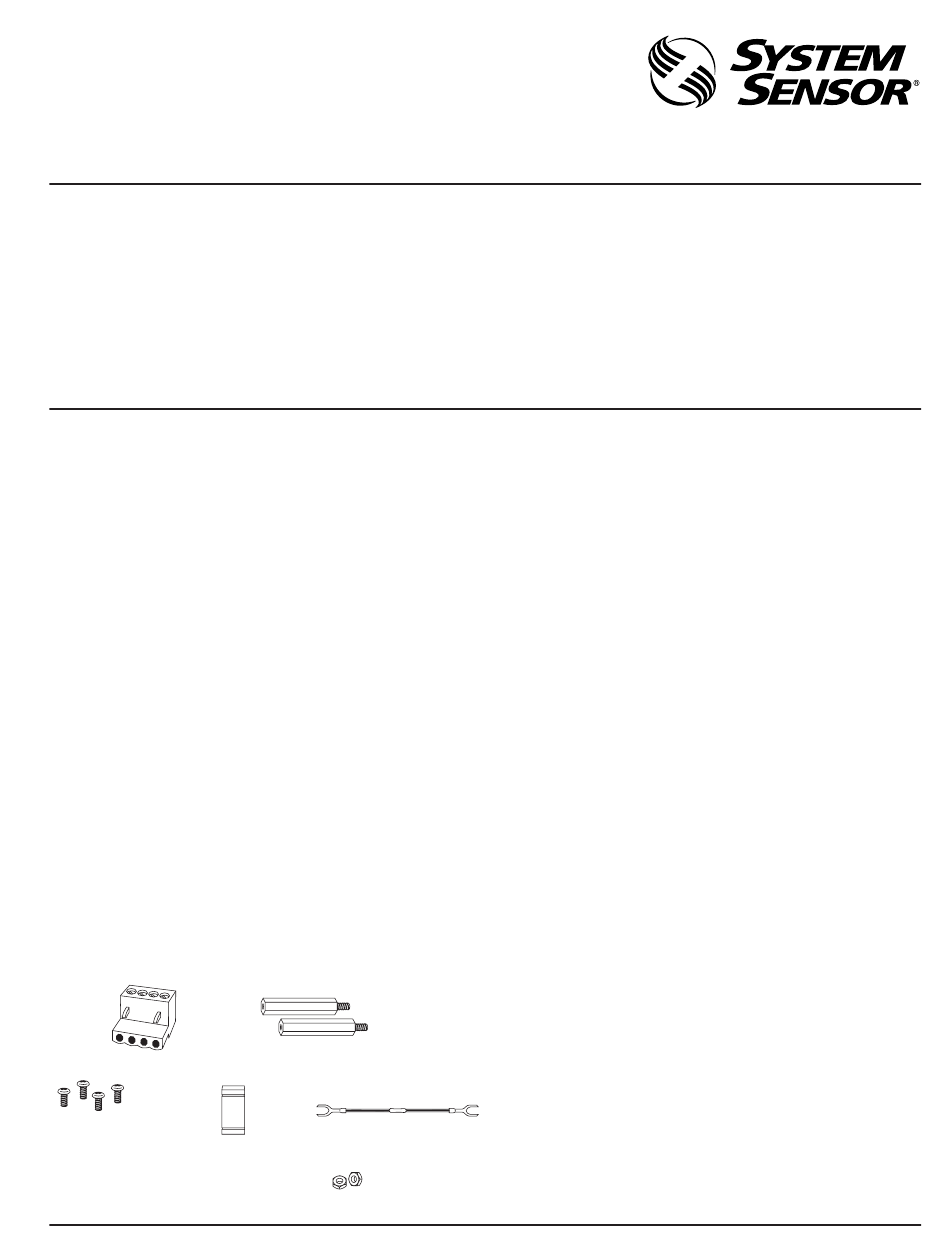

PIEZAS INCLUIDAS:
(6) 1 x 4 Bloques de Terminales
(4) Tornillos
(3) Puentes
Elementos integrados:
(1) Puente
D500-66-00
15-32 VDC
3,5 mA
60 mA (asumiendo que los diez leds están iluminados de forma fija)
de –10°C a 55°C
Del 10 al 93% No condensada
185 (alto) x 147 (ancho) x 25 (fondo)
Cabina metálica conectada adecuadamente a tierra
0,9mm² - 3,25mm²
40 Ohmios
40 Ohmios
12 VDC
1 mA
(2) Separadores de 32mm
(10) Resistencias de Fin
de Línea de 47k Ohm
(2) Tuercas
COMPATIBILIDAD
Para asegurar un funcionamiento adecuado, conecte este módulo sólo a un
panel de control compatible.
El IM-10 debe montarse en una cabina metálica conectada ade-cuadamente
a tierra para cumplir con la directiva de compatibilidad electromagnética
(CEM)
CABLEADO
NOTA: Todos los cables deben ajustarse a los códigos, ordenanzas y regula-
ciones locales.
1.
Instale el cable del módulo según los dibujos y diagramas correspondi-
entes.
2.
Todo el cableado del IM-10 se efectúa mediante bloques de terminales.
Efectúe las conexiones eléctricas pelando unos 5 mm del aislante del
cable, a continuación, coloque el cable pelado debajo del tornillo y en-
rosque el tornillo.
3.
Ajuste la dirección en los módulos según el dibujo. Utilice los selectores
rotatorios para configurar la dirección del primer módulo (entre 01 y
90). Al resto de los módulos se les asignarán automáticamente las nueve
direcciones siguientes. Por ejemplo, si la dirección base se ajusta con el
número 28, a los siguientes nueve módulos se les adjudicarán las direc-
ciones 29, 30, 31, 32, 33, 34, 35, 36 y 37.
NO debe configurar la dirección más baja por encima del número 90, ya que
al resto de módulos se les adjudicarían direcciones que no existen.
4.
Se proporciona un puente para anular un máximo de dos módulos no
utilizados. Estos módulos se anulan empezando por la dirección más
alta. Si se anulan dos módulos, estarán operativas las ocho direcciones
inferiores, mientras que quedarán anuladas las dos más altas. Por ejem-
plo, para funcionamiento en clase B, si el puente de anular dirección se
pone en "dos" y la dirección base se ajusta a 28, se adjudicarán a los
módulos los números 28, 29, 30, 31, 32, 33, 34 y 35, mientras que que-
darán anuladas las dos posiciones más altas (36, 37).
NOTA: Guarde los puentes no utilizados para un posible uso en el futuro.
5
