ISTRUZIONI DI INSTALLAZIONE E MANUTENZIONE
IM-10
Modulo di ingresso a dieci canali
SPECIFICHE
Normale tensione di esercizio:
Corrente in stand-by:
Corrente di allarme:
Range di temperatura:
Umidità:
Dimensioni:
Accessori:
Sezione conduttori:
Massima resistenza del cablaggio SLC:
Massima resistenza del cablaggio IDC:
Massima tensione IDC:
Massima corrente IDC:
PRIMA DELL'INSTALLAZIONE
Le informazioni qui riportate fungono da guida all'installazione di consultazi-
one rapida. Per informazioni dettagliate sul sistema, consultare il manuale di
installazione del pannello di controllo. In caso di installazione dei moduli in
un sistema operativo già funzionante, informare l'operatore e le autorità locali
che il sistema rimarrà temporaneamente fuori servizio.
Prima di installare i moduli, scollegare l'alimentazione del pannello di con-
trollo. Il sistema contiene componenti sensibili all'elettricità staticà. Prima di
maneggiare qualsiasi tipo di circuito, collegarsi sempre a massa utilizzando
un'apposita fascia che respinge le cariche statiche dal corpo. È importante che
la struttura del cabinet sia metallica e adeguatamente collegata a massa.
AVVISO: Il presente manuale deve essere consegnato al proprietario/all'utente
di questo apparecchio.
DESCRIZIONE GENERALE
Il modulo per monitor a dieci ingressi IM-10 è stato progettato
per l'uso in sistemi d'allarme intelligenti. Ogni ingresso
è stato progettato per fungere da interfaccia tra un pannello di con-
trollo e dispositivi con contatti normalmente aperti, quali postazioni
di allarme comandate con maniglia di trazione. IL modulo utilizza un
tradizionale ingresso SLC e i loop del dispositivo di attivazione con-
dividono la stessa alimentazione di supervisione e la stessa messa a
terra. In caso contrario, ciascun ingresso funzionerebbe indipendent-
emente dagli altri. Ogni modulo possiede un proprio indirizzo distintivo.
Per impostare l'indirizzo del primo modulo su un valore compreso tra 01 e
90, utilizzare la coppia di switch con codice a rotazione. Ai restanti moduli
vengono assegnati automaticamente i nove successivi indirizzi più alti. La
disabilitazione di un massimo di due moduli non utilizzati è regolata da parti-
colari disposizioni che consentono di riutilizzare altrove questi indirizzi. Ogni
modulo dispone anche di indicatori LED di colore verde controllati dal pan-
nello. A seconda delle istruzioni del pannello, i LED possono lampeggiare,
essere attivati oppure disattivati.

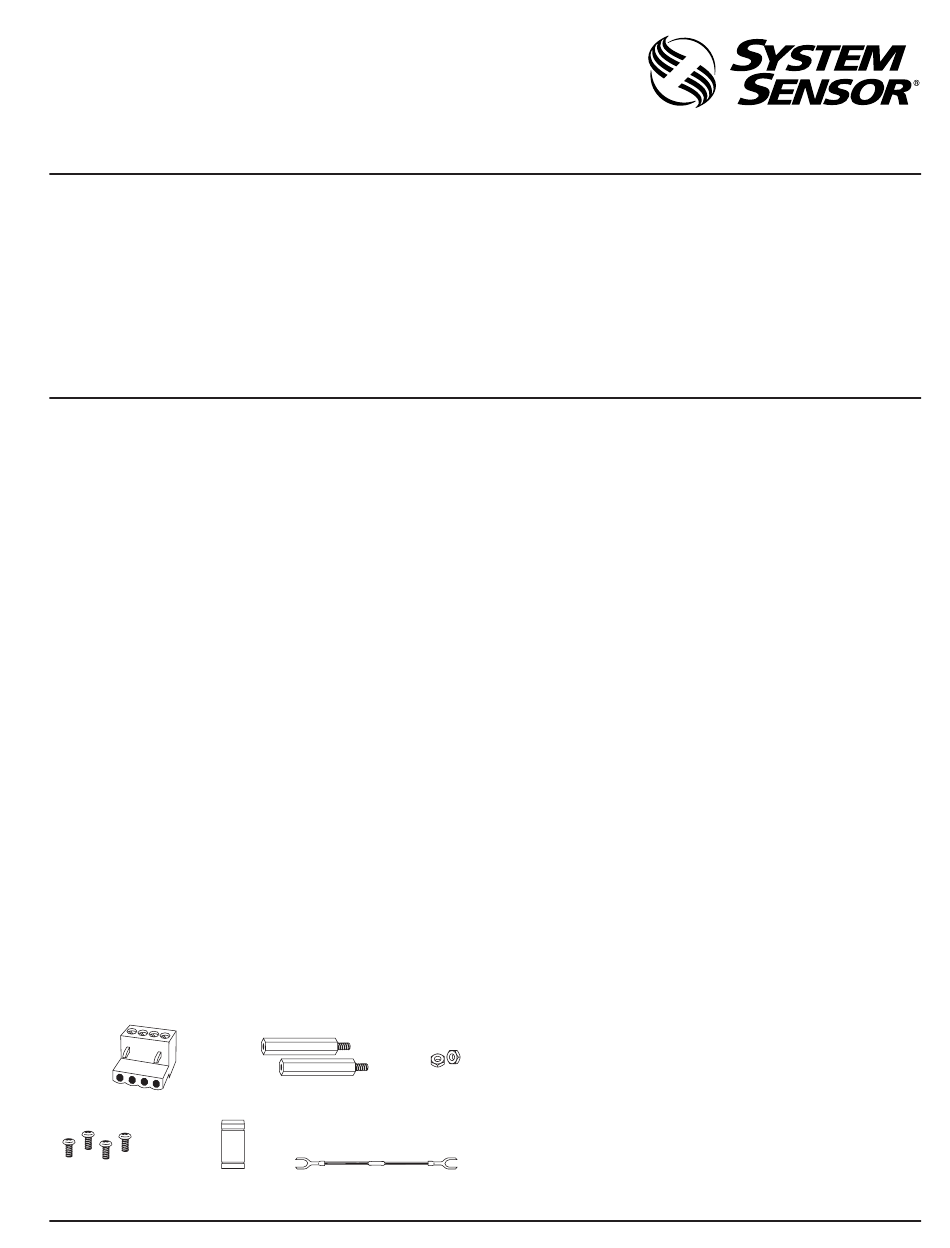

ACCESSORI IN DOTAZIONE:
(6) 1 x 4 morsettiere
(4) Viti
(3) Derivazioni
Elementi a bordo scheda:
(1) Derivazione
D500-66-00
15 - 32 VDC
3.5 mA
60 mA (a condizione che tutti i dieci LED siano accesi in modo fisso)
da -10°C a 55°C
dal 10 all'93% senza formazione di condensa;
A 173 mm x L 147 mm x P 25 mm
cabinet metallico dotato di un'adeguata messa a terra
0.9 mm² - 3.25 mm²
40 ohm
40 ohm
12 VDC
1 mA
(2) Stand offs da 32mm
(2) Dadi
(10) Resistori di fine
linea da 47 K ohm
REQUISITI DI COMPATIBILITÀ
Per garantire il corretto funzionamento, collegare questo modulo
al pannello di controllo di un sistema compatibile elencato.
Il modulo IM-10 deve essere montato all'interno di un contenitore metallico
collegato a massa per incontrare i requisiti di compatibilità elettromagnetica.
CABLAGGIO
NOTA: l'intero cablaggio deve essere conforme a tutte le normative, ordinanze
e disposizioni locali vigenti.
1.
Installare il cablaggio del modulo conformemente ai diagrammi di lav-
oro e ai relativi schemi di cablaggio.
2.
L'intero cablaggio del IM-10 passa attraverso delle morsettiere. Per es-
eguire in modo corretto le connessioni elettriche rimuovere circa 5mm di
materiale isolante dall'estremità del filo e far passare l'estremità scoperta
del filo sotto la piastra di fissaggio e serrarne la vite.
3.
Impostare l'indirizzo dei moduli secondo il diagramma di lav-
oro. Per impostare l'indirizzo del primo modulo (valore com-
preso tra 01 e 90) utilizzare gli switch con codice a rotazione.
Ai restanti moduli vengono automaticamente assegnati i nove successivi indi-
rizzi più alti. Se ad esempio l'indirizzo dello switch di riferimento è impostato
su 28, ai nove moduli successivi verranno assegnati gli indirizzi 29, 30, 31,
32, 33, 34, 35, 36 e 37.
NON impostare l'indirizzo più basso su un valore superiore a 90, poiché agli
altri moduli verrebbero assegnati indirizzi inesistenti.
4.
Per disabilitare un massimo di tre moduli non utilizzati è disponibile
una derivazione. I moduli vengono disabilitati a partire da quello con
l'indirizzo più alto e funzionano verso il basso. Se vengono disabilitati
due moduli, i quattro moduli con l'indirizzo più basso rimarranno fun-
zionanti mentre i due con l'indirizzo più alto verranno disabilitati. Se
ad esempio la derivazione per la disabilitazione dell'indirizzo si trova
su "due" e l'indirizzo dello switch di riferimento è impostato su 28, ai
moduli verranno assegnati gli indirizzi 28, 29, 30 e 31, mentre le due
posizioni più alte verranno disabilitate.
NOTA: Posizionare le derivazioni inutilizzate su un singolo pin in modo che
possano essere conservate per usi futuri.
3
Pittway Technologica S.p.A
Via Caboto 19/3
34147 Trieste, Italy
I56-2254-003
