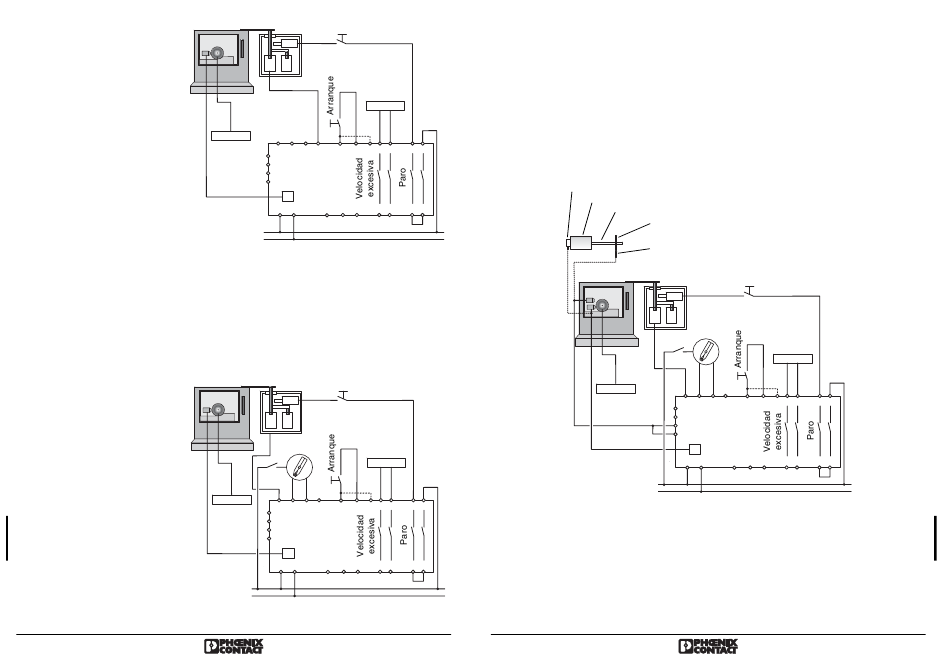

5.3. Máquina sencilla
La máquina incluye un accionamiento y
un dispositivo de protección separador.
A través de un generador de impulsos
de rotación embridado, el accionamien-
to suministra la información sobre el
movimiento de rotación al PSR-RSM4.
Estando cerrado el capuchón de pro-
tección, el modo de servicio conmuta a
producción ("I1") y el accionamiento
debe girar a la velocidad máxima pro-
gramada. Si el accionamiento sobre-
pasa la velocidad máxima, se abren los
contactos 13-14 y 23-24 y el accionami-
ento se para a través del circuito de
paro de emergencia (cat. de paro 0).
Estando abierto el capuchón de protec-
ción, el PSR-RSM4 controla si está pa-
rado el accionamiento. Si el
accionamiento arranca sin autorización
a causa de un error en el circuito de mando, se abren los contactos 13-14 y 23-24 y el accionamiento se
detiene en el acto (cat. de paro 0).
Estando girando el accionamiento, mediante los contactos 33-34 y 43-44 se impide que pueda abrirse el
capuchón de protección. Solo cuando se haya parado el accionamiento, se cierran los contactos
33-34 y 43-44 y el imán del enclavamiento abre el capuchón de protección.
Después de una velocidad excesiva, el PSR-RSM4 arranca automáticamente a través del puente en
S33-S35, y manualmente a través de un pulsador en S33-S34.
Apropiado hasta la categoría de seguridad 3, SIL3.
5.4. Máquina sencilla con un accionamiento controlado
La máquina incluye un accionamiento,
un dispositivo de protección separador,
un pulsador de habilitación y un selector
de tipos de servicio. La funcionalidad
básica equivale a "5.3. Máquina sencilla"
Con el capuchón de protección cerrado
no se controla la velocidad excesiva
(Muting).
Estando abierto el capuchón de protec-
ción puede realizarse, en función de la
entrada seleccionada, o bien solo un
control en cuanto a paro (pulsador de
habilitación no accionado, "I2" e "I3" sin
tensión) o bien realizarse un control en
cuanto a las velocidades parametriza-
das bajo "I2" o bajo "I3".
Después de una velocidad excesiva, el
PSR-RSM4 arranca automáticamente a
través del puente en S33-S35, y manual-
mente a través de un pulsador en S33-
S34.
Apropiado hasta la categoría de seguridad 3, SIL3.
40
Desbloquear
SK ÜK
Paro de
emergencia
Paro de
MI I3 I2 I1 S33 S34 S35 13
+S2
emergencia
+S1
IN2
PSR-RSM4
IN1
RJ45
A1 A2 FO MO1 MO2 14 24
24V DC
GND
Desbloquear
SK ÜK
Paro de
emergencia
MI I3 I2 I1 S33 S34 S35 13
Paro de
+S2
emergencia +S1
IN2
PSR-RSM4
IN1
RJ45
A1 A2 FO MO1 MO2 14 24
24V DC
GND
5.5. Máquina sencilla con accionamiento controlado y control adicional del árbol de accionami-
ento
La máquina incluye un accionamiento, un dispositivo de protección separador,
un pulsador de habilitación y un selector de tipos de servicio. La funcionalidad básica equivale a
"5.3. Máquina sencilla".
Además del accionamiento, se controla el árbol de accionamiento.
Apropiado hasta la categoría de seguridad 4*, SIL3.
* La categoría de seguridad 4 es posible, si, a más tardar después de una parada de la máquina de 24
horas, se ejecuta una comprobación para detectar los fallos de sensor.
23 33 43
34 44
23 33 43
34 44
Encoder
Accionamiento
Árbol
Rueda dentada
Detector
SK ÜK
Paro de
MI I3 I2 I1 S33
+S2
emergencia
+S1
IN2
PSR-RSM4
IN1
RJ45
FO MO1
A1 A2
24V DC
GND
Desbloquear
Paro de emer-
gencia
S34 S35 13 23 33 43
MO2 14 24 34 44
