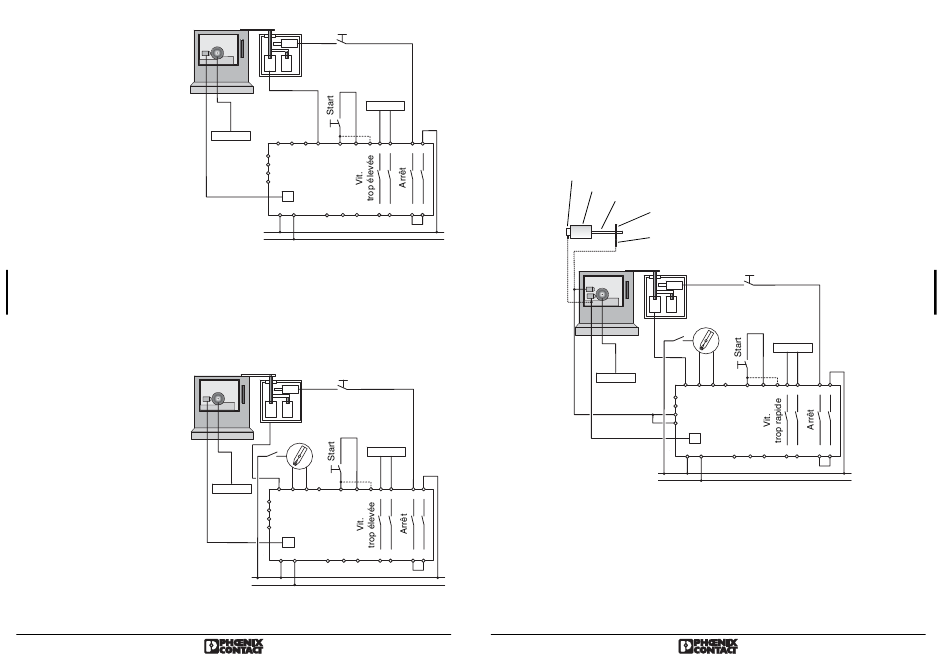

5.3. Machine simple
La machine possède un entraînement
et un dispositif sectionneur de protec-
tion. L'entraînement fournit l'information
sur le mouvement rotatif au PSR-RSM4
par l'intermédiaire d'un codeur bridé.
Capot de protection fermé, le mode de
fonctionnement passe à Production
(« I1) et l'entraînement peut tourner à la
vitesse maximale programmée. Si l'ent-
raînement dépasse la vitesse maxima-
le, les contacts 13-14 et 23-24 s'ouvrent
et l'entraînement est arrêté via le circuit
d'arrêt d'urgence (cat. d'arrêt 0).
Quand le capot de protection est ou-
vert, le PSR-RSM4 surveille l'arrêt de
l'entraînement. Si l'entraînement dé-
marre sans autorisation dans le circuit
de commande en raison d'une erreur,
les contacts 13-14 et 23-24 s'ouvrent et
l'entraînement est immédiatement arrêté (cat. d'arrêt 0).
Les contacts 33-34 et 43-44 empêchent que le capot de protection puisse être ouvert quand l'entraîne-
ment tourne. C'est seulement quand l'entraînement est à l'arrêt que les contacts 33-34 et
43-44 se ferment et que l'aimant du maintien fermé ouvre le capot de protection.
Quand la vitesse a été trop rapide, le PSR-RSM4 démarre automatiquement avec un pont sur S33-S35,
manuellement avec une touche sur S33-S34.
Convient jusqu'à la catégorie de sécurité 3, SIL3.
5.4. Machine simple avec un entraînement surveillé
La machine possède un entraînement,
un dispositif sectionneur de protection,
un commutateur d'autorisation et un sé-
lecteur de mode.
La fonctionnalité de base est celle de
« 5.3. Machine simple ».
La vitesse trop élevée n'est pas surveil-
lée (Muting) quand le capot est fermé.
Quand le capot est ouvert, il est possib-
le, suivant l'entrée sélectionnée, de sur-
veiller uniquement l'arrêt (commutateur
d'autorisation non actionné, « I2 » et «
I3 » hors tension) ou de surveiller les vi-
tesses paramétrées à « I2 » et « I3 ».
Quand la vitesse a été trop rapide, le
PSR-RSM4 démarre automatiquement
avec un pont sur S33-S35, manuelle-
ment avec une touche sur S33-S34.
Convient jusqu'à la catégorie de sécuri-
té 3, SIL3.
24
Déverrouiller
SK ÜK
Arrêt
d'urgence
Arrêt
MI I3 I2 I1 S33 S34 S35 13 23
+S2
d'urgence
+S1
IN2
PSR-RSM4
IN1
RJ45
A1 A2 FO MO1 MO2 14 24
24V DC
GND
Déverrouiller
SK ÜK
Arrêt
d'urgence
MI I3 I2 I1 S33 S34 S35 13 23
Arrêt
+S2
d'urgence +S1
IN2
PSR-RSM4
IN1
RJ45
A1 A2 FO MO1 MO2 14 24
24V DC
GND
5.5. Machine simple avec entraînement surveillé et
surveillance supplémentaire de l'arbre d'entraînement
La machine possède un entraînement et un dispositif sectionneur de protection, un commutateur d'auto-
risation et un sélecteur de mode. La fonctionnalité de base est celle de « 5.3. Machine simple ».
Non seulement l'entraînement est surveillé, mais son arbre aussi.
Convient jusqu'à la catégorie de sécurité 4*, SIL3.
* Catégorie de sécurité 4 possible, si un contrôle est effectué après un arrêt de la machine de jusqu'à
24 heures afin de détecter des erreurs de capteurs.
33 43
Codeur
34 44
33 43
34 44
Moteur
Arbre
Roue dentée
Détecteur
Déverrouiller
SK ÜK
Arrêt
I3 S33 S34
MI I2 I1
+S2
d'urgence
+S1
IN2
PSR-RSM4
IN1
RJ45
FO MO1 MO2
A1 A2
24V DC
GND
Arrêt
d'urgence
S35
13 23 33 43
14 24 34 44
