1. L'audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil
de panneau sur le châssis doit prendre en charge le HDA pour fonctionner
correctement. Veuillez suivre les instructions dans notre manuel et le manuel de
châssis afin installer votre système.
2. Si vous utilisez le panneau audio AC'97, installez-le sur l'adaptateur audio
du panneau avant conformément à la procédure ci-dessous:

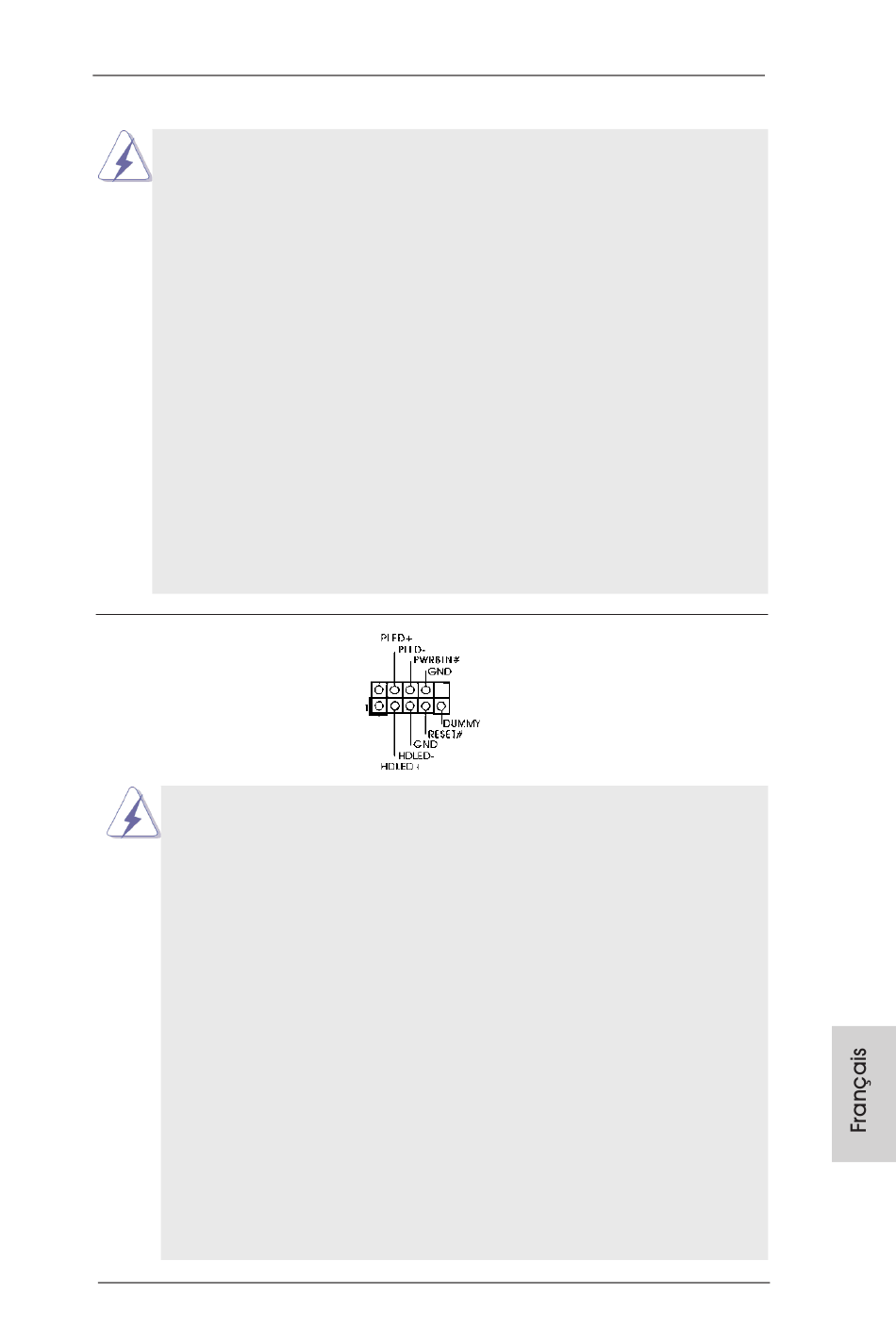

En-tête du panneau système
(PANEL1 br. 9)
(voir p.2 No. 25)
Connectez l'interrupteur d'alimentation, l'interrupteur de réinitialisation et
l'indicateur d'état du système du châssis sur cette barrette en respectant
l'affectation des broches décrite ci-dessous. Faites attention aux broches
positives et négatives avant de connecter les câbles.
PWRBTN (Interrupteur d'alimentation):
Connectez ici le connecteur d'alimentation sur le panneau avant du
châssis. Vous pouvez configurer la façon de mettre votre système hors
tension avec l'interrupteur d'alimentation.
RESET (Interrupteur de réinitialisation):
Connectez ici le connecteur de réinitialisation sur le panneau avant du
châssis. Appuyez sur l'interrupteur de réinitialisation pour redémarrer
l'ordinateur s'il se bloque ou s'il n'arrive pas à redémarrer normalement.
PLED (DEL alimentation système):
Connectez ici l'indicateur d'état de l'alimentation sur le panneau avant du
châssis. Ce voyant DEL est allumé lorsque le système est en marche.
Le voyant DEL clignote lorsque le système est en mode veille S1/S3. Le
voyant DEL est éteint lorsque le système est en mode veille S4 ou
lorsqu'il est éteint (S5).
A. Connectez Mic_IN (MIC) à MIC2_L.
B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.
C. Connectez Ground (GND) à Ground (GND).
D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous
n'avez pas besoin de les connecter pour le panneau audio AC'97.
E. Pour activer le micro avant.
Pour les systèmes d'exploitation Windows
Sélectionnez "Mixer". Sélectionnez "Recorder" (Enregistreur). Puis
cliquez sur "FrontMic" (Micro avant).
Pour les systèmes d'exploitation Windows
TM
Vista
64 bits :
Allez sur l'onglet "FrontMic" (Micro avant) sur le Panneau de contrôle
Realtek. Ajustez "Recording Volume" (Volume d'enregistrement).
ASRock Z77 OC Formula Motherboard
®
XP / XP 64 bits :
®
7 / 7 64 bits / Vista
Cet en-tête permet d'utiliser
plusieurs fonctions du panneau
système frontal.
TM
/
91
