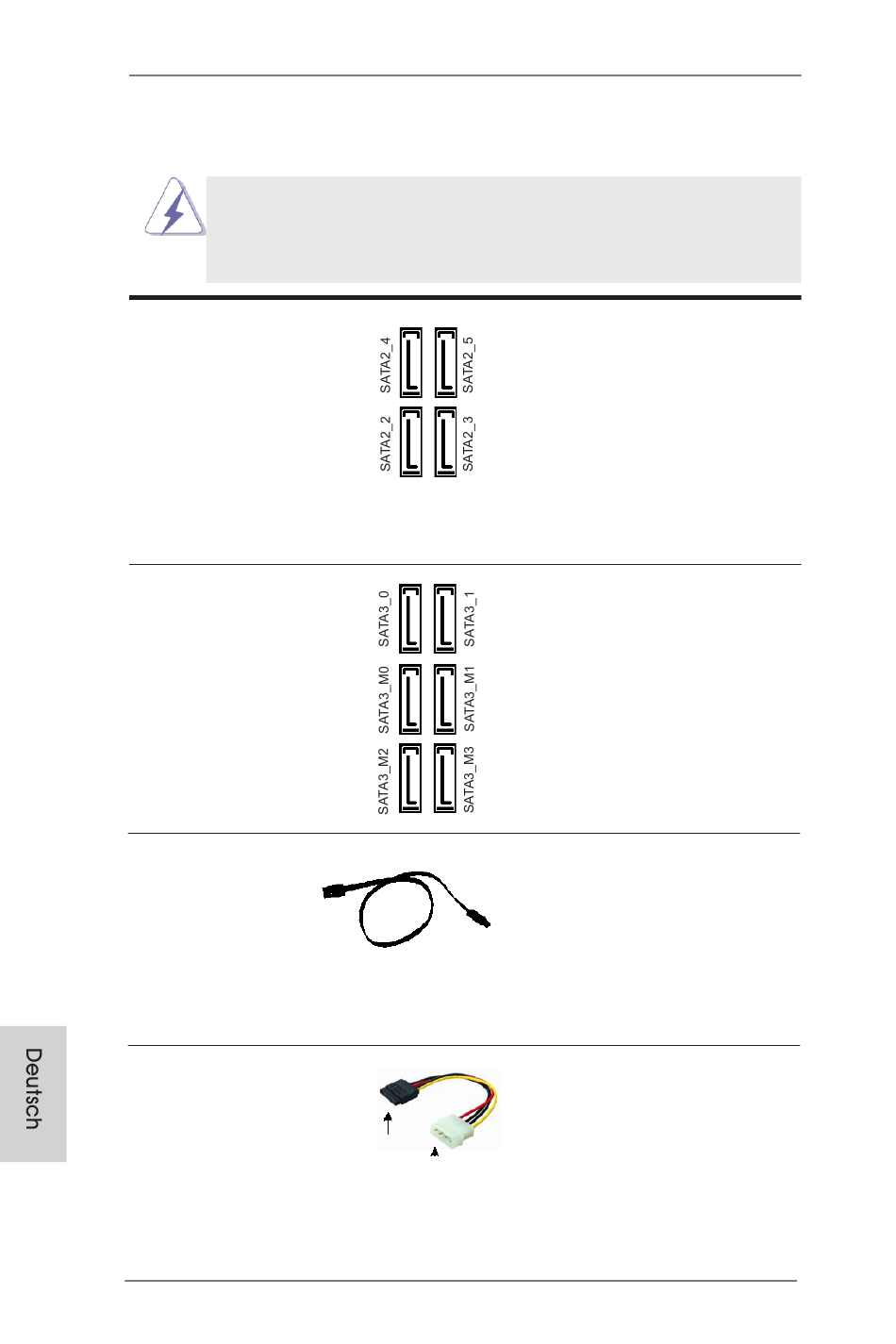

1.4 Integrierte Header und Anschlüsse
Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE-
INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump-
erkappen auf Header und Anschlüsse setzen, wird das Motherboard
unreparierbar beschädigt!
Seriell-ATA2-Anschlüsse
(SATA2_2_3: siehe S.2 - No. 19)
(SATA2_4_5: siehe S.2 - No. 18)
Seriell-ATA3-Anschlüsse
(SATA3_0_1: siehe S.2 - No. 20)
(SATA3_M0_M1: siehe S.2 - No. 21)
(SATA3_M2_M3: siehe S.2 - No. 22)
Serial ATA- (SATA-)
Datenkabel
(Option)
Serial ATA- (SATA-)
Stromversorgungskabel
(Option)
SATA-HDD-Stromanschluss
66
Verbindung zum
Verbindung zum
Netzteil
ASRock Z77 OC Formula Motherboard
Diese vier Serial ATA2-
(SATA2-)Verbínder
unterstützten SATA-Datenkabel
für interne
Massenspeichergeräte. Die
aktuelle SATA2- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
3,0 Gb/s.
Diese sechs Serial ATA3-
(SATA3-)Verbínder
unterstützten SATA-Datenkabel
für interne
Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis 6,0
Gb/s.
SJedes Ende des SATA
Datenkabels kann an die SATA
/ SATA2 / SATA3 Festplatte
oder das SATA2 / SATA3
Verbindungsstück auf dieser
Hauptplatine angeschlossen
werden.
Verbinden Sie das schwarze
Ende des SATA-Netzkabels mit
dem Netzanschluss am
Laufwerk. Verbinden Sie dann
das weiße Ende des SATA-
Stromversorgungskabels mit
dem Stromanschluss des
Netzteils.
