1.4 Yerleşik Fişler ve Konektörler
Yerleşik fişler ve konektörler jumper DEĞİLDİR. Bu fişlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!

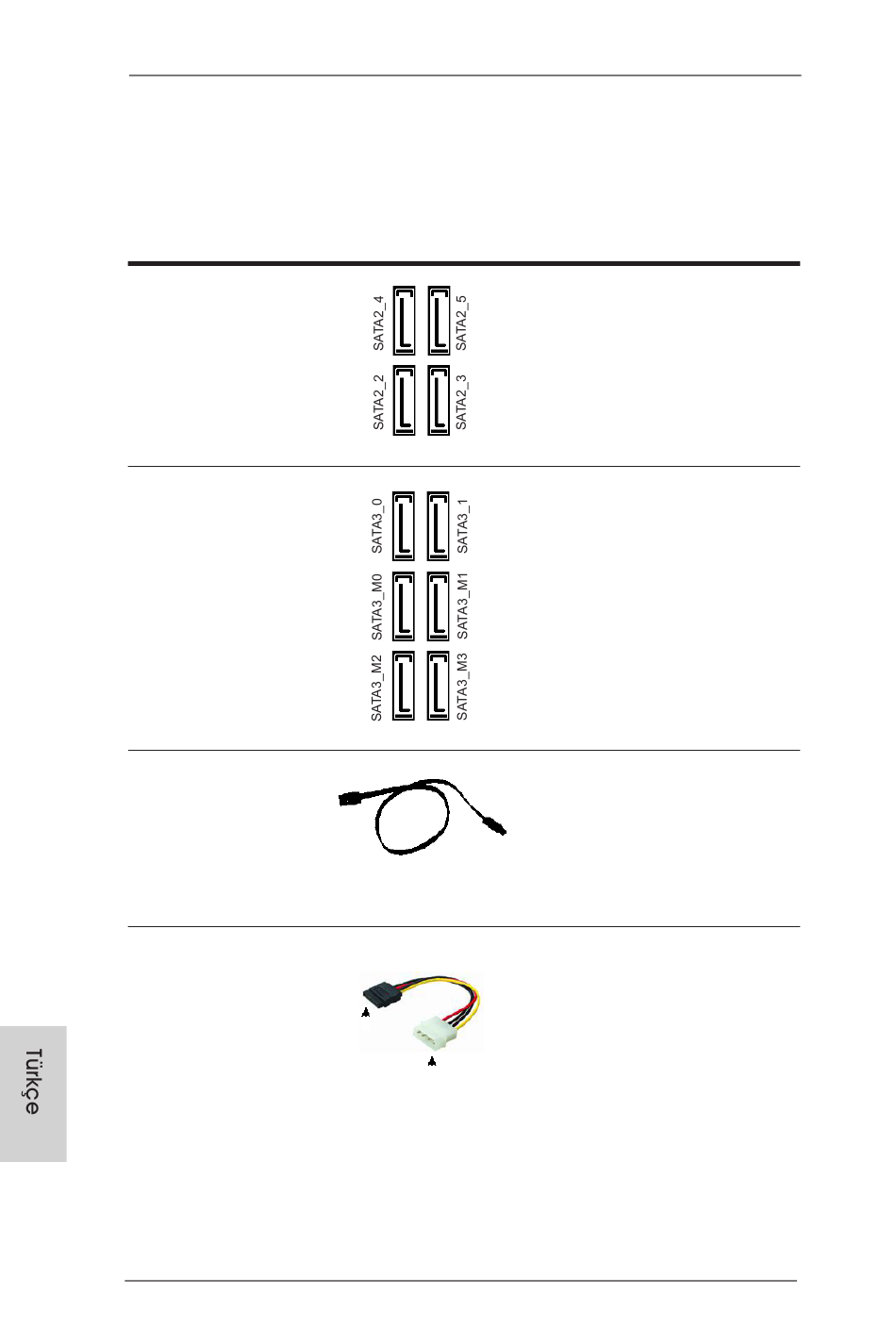

Seri ATA2 Konektörler
(SATA2_2_3: bkz. s.2, No. 19)
(SATA2_4_5: bkz. s.2, No. 18)
Seri ATA3 Konektörler
(SATA3_0_1: bkz. s.2, No. 20)
(SATA3_M0_M1: bkz. s.2, No. 21)
(SATA3_M2_M3: bkz. s.2, No. 22)
Seri ATA (SATA)
Veri Kablosu
(İsteğe bağlı)
Seri ATA (SATA) Güç Kablosu
(İsteğe bağlı)
SATA HDD güç konektörüne
bağlama
174
güç kaynağına bağlama
ASRock Z77 OC Formula Motherboard
Bu dört Seri ATA2 (SATA2)
konektör, dahili depolama
cihazları için SATA veri
kablolarını destekler. Geçerli
SATA2 arayüzü 3,0 Gb/sn veri
aktarım hızına izin verir.
Bu altı Seri ATA3 (SATA3)
konektör, dahili depolama
cihazları için SATA veri
kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir.
SATA veri kablosunu her iki ucu
da SATA / SATA2 / SATA3 sabit
diskine veya anakarttaki
SATA2 / SATA3 konektörüne
bağlanabilir.
Lütfen SATA güç kablosunun
siyah ucunu her sürücüde
bulunan güç konektörüne
bağlayın. Sonra, SATA güç
kablosunun beyaz ucunu güç
kaynağının güç konektörüne
bağlayın.
