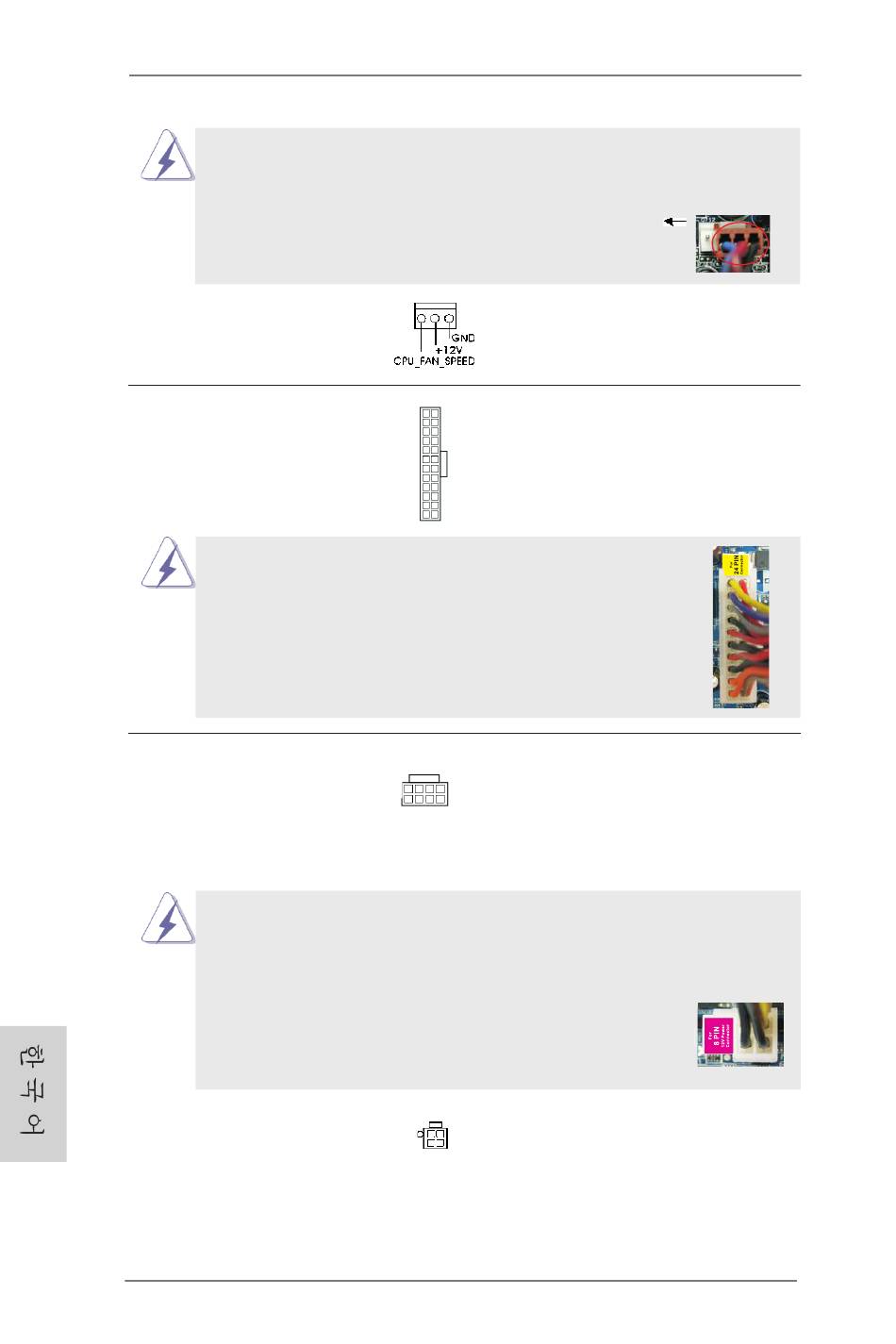

(3 핀 CPU_FAN2)
(2 페이지 , 5 번 항목 참조 )
ATX 전원 헤더
(24 핀 ATXPWR1)
(2 페이지 , 14 번 항목 참조 )
ATX 12V 파워 콘넥터
(8 핀 ATX12V1)
(2 페이지 , 2 번 항목 참조 )
(4 핀 ATX12V2)
(2 페이지 , 1 번 항목 참조 )
198
본 머더보드가 4 핀 CPU 팬 ( 저소음 팬 ) 지원을 제공하기는 하지만 팬 속
도 제어기능없이도 3 핀 CPU 팬을 성공적으로 작동할 수 있습니다 . 본 머
더보드의 CPU 팬 커넥터에 3 핀 CPU 팬을 연결하려면 1-3 번 핀에 연결
하십시오 .
12
24
1
13
이 마더보드는 24 핀 ATX 전원 커넥터를 제공하지만 ,
종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이
가능합니다 . 20 핀 ATX 전원 공급장치를 사용하려면 ,
Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 .
8
5
4
1
비록 본 마더보드는 8- 핀 ATX 12V 전원 연결기를 제공하지만 이것은 여
전히작업할수있습니다 . 만약 전통적인 4- 핀 ATX 12V 전원공급을 채용
하여 4- 핀 ATX 전력을 사용하는경우 , 반드시 전원 공급을 핀 1 과 핀 5
에전원공급을 삽입해야합니다 .
ASRock Z77 OC Formula Motherboard
1-3 번 핀에 연결됨
3 핀 팬 설치
ATX 전원 공급기를 이 헤더에
연결하십시오 .
20 핀 ATX 전원 공급장치 설치
ATX 12V 플러그가 달린 전원
공급장치를 이 커넥터에연결해
야 충분한 전력을 공급할 수 있
습니다 . 그러지 않을 경우 전원
을 켤 수 없습니다 .
4- 핀 ATX 12V 전원공급장치
12
24
1
13
8
5
4
1
