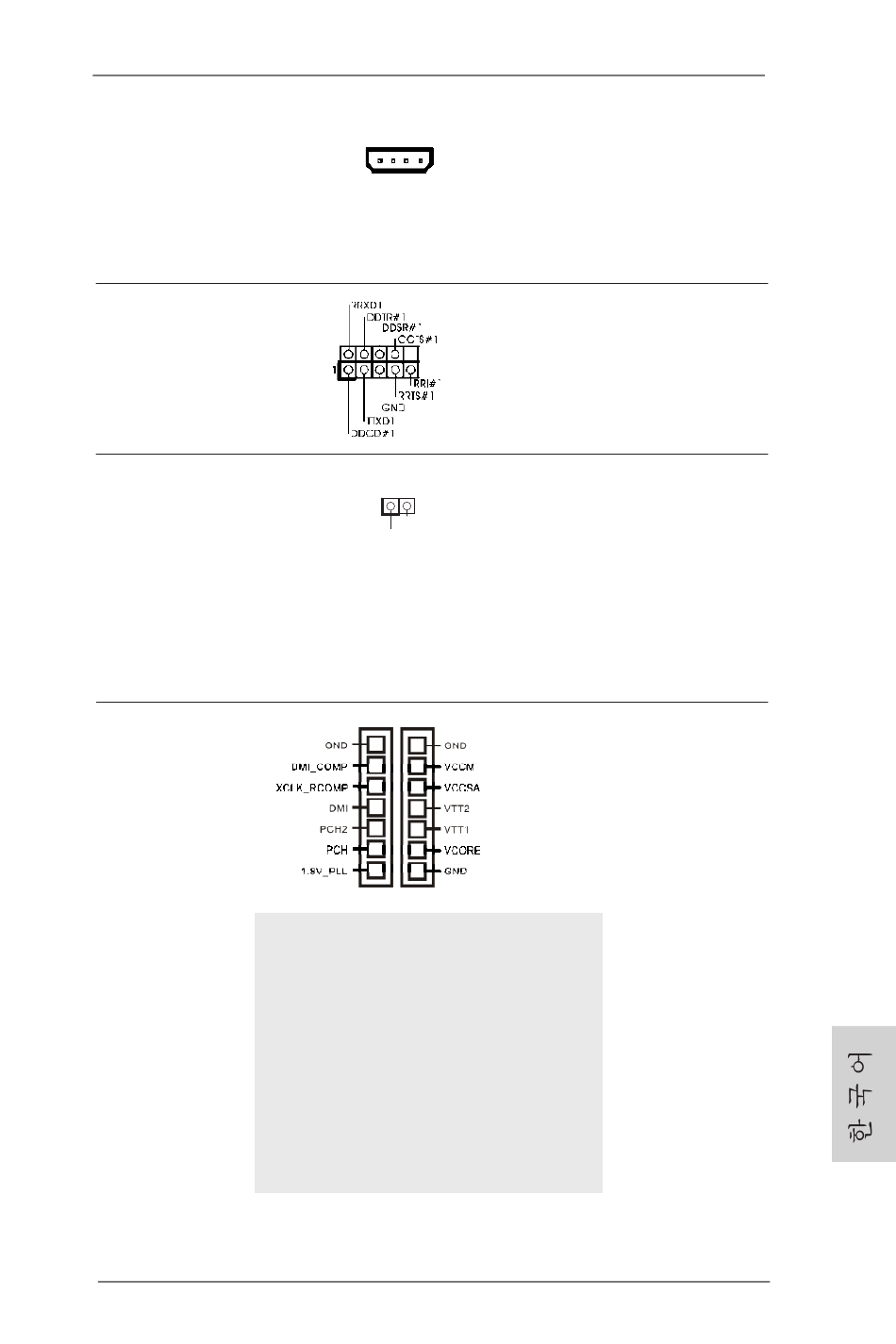

SLI/XFIRE 전원 커넥터
(4 핀 SLI/XFIRE_POWER1)
(2 페이지 , 39 번 항목 참조 )
시리얼포트 컨넥터
(9 핀 COM1)
(2 페이지 , 40 번 항목 참조 )
HDMI_SPDIF 헤더
(2 핀 HDMI_SPDIF1)
(2 페이지 , 42 번 항목 참조 )
TM
V-Probe
(7 핀 VOL_CON1,
7 핀 VOL_CON2)
(2 페이지 , 13 번 항목 참조 )
SLI/XFIRE_POWER1
1
GND
SPDIFOUT
VCCM: DRAM 전압
VCCSA: CPU 시스템 에이전트 전압
VTT2: 메인 VTT 전압
VTT1: 2 차 VTT 전압
VCORE: CPU 코어 전압
DMI_COMP: DMI COMP 전압
XCLK_RCOMP: 내부 클록 gen COMP 전압
DMI: DMI 전압
PCH2: 칩세트 코어 전압
PCH: 2 차 칩세트 코어 전압
1.8V_PLL: CPU PLL 전압
ASRock Z77 OC Formula Motherboard
이 커넥터를 사용하지 않아도 되
나 , 2 개의그래픽카드를 이 마더
보드에 동시에연결하는 경우에
는이커넥터를 하드 디스크 전원
커넥터에 연결하십시오 .
이 콘넥터는 시리얼 포트 모듈을
지원합니다 .
HDMI VGA 카드에 SPDIF 오
디오 출력을 제공하는
HDMI_SPDIF 헤더는 시스템이
HDMI 디지털 TV/ 프로젝터 /
LCD 장치에 연결할 수 있게 합
니다 . HDMI VGA 카드의
HDMI_SPDIF 커넥터를 이 헤
더에 연결하십시오 .
사용자는 VCCM, VCCSA,
VTT2, VTT1, VCORE,
DMI_COMP, XCLK_RCOMP,
DMI, PCH2, PCH 및
1.8V_PLL 를 포함하여 온보드
구성품의 전압을 측정할 수 있습
니다 .
199
