OETIKER FAST 3000
6.5

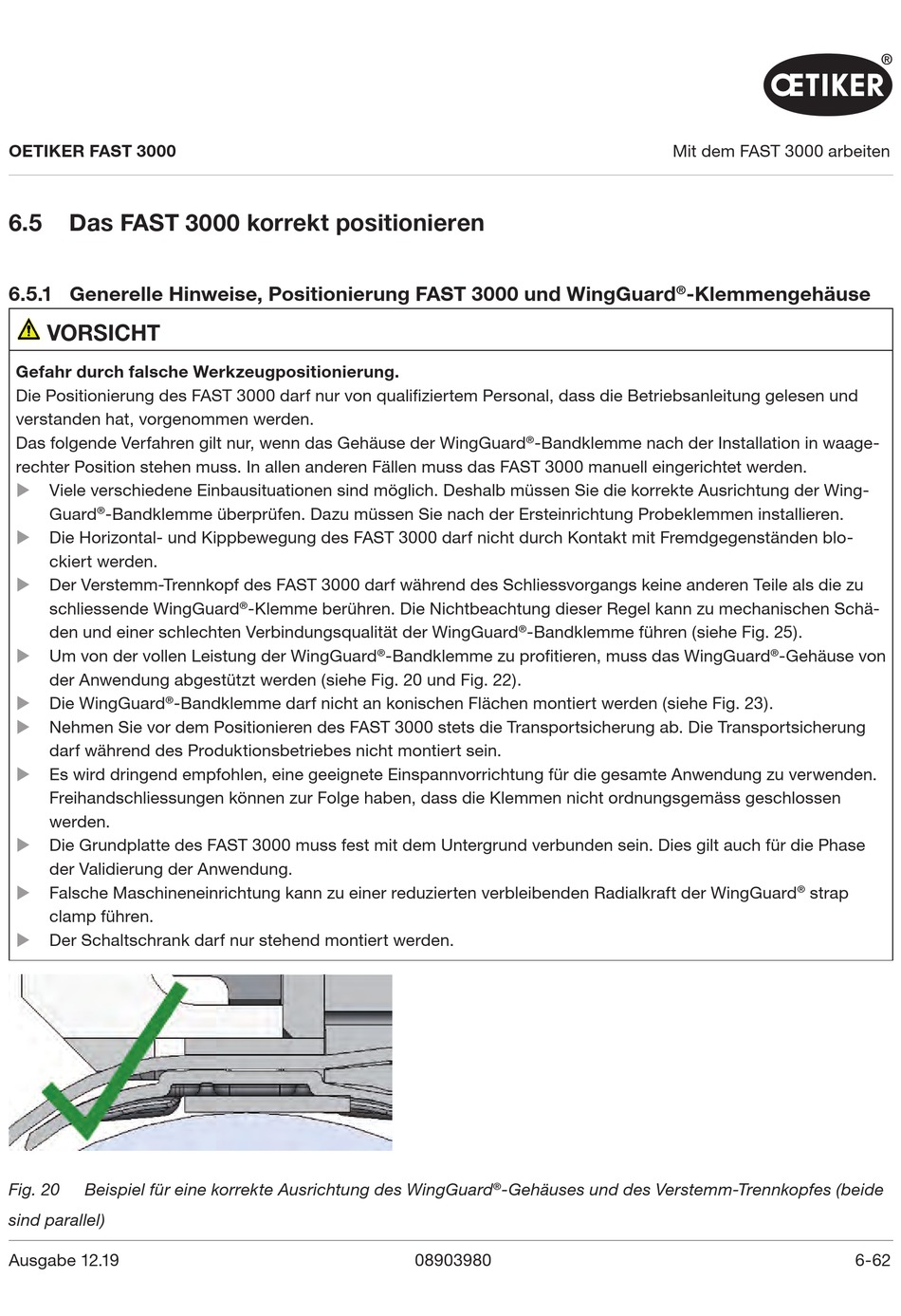

Das FAST 3000 korrekt positionieren
6.5.1 Generelle Hinweise, Positionierung FAST 3000 und WingGuard
VORSIcHT
Gefahr durch falsche Werkzeugpositionierung.
Die Positionierung des FAST 3000 darf nur von qualifiziertem Personal, dass die Betriebsanleitung gelesen und
verstanden hat, vorgenommen werden.
Das folgende Verfahren gilt nur, wenn das Gehäuse der WingGuard
rechter Position stehen muss. In allen anderen Fällen muss das FAST 3000 manuell eingerichtet werden.
X
Viele verschiedene Einbausituationen sind möglich. Deshalb müssen Sie die korrekte Ausrichtung der Wing-
Guard
-Bandklemme überprüfen. Dazu müssen Sie nach der Ersteinrichtung Probeklemmen installieren.
®
X
Die Horizontal- und Kippbewegung des FAST 3000 darf nicht durch Kontakt mit Fremdgegenständen blo-
ckiert werden.
Der Verstemm-Trennkopf des FAST 3000 darf während des Schliessvorgangs keine anderen Teile als die zu
X
schliessende WingGuard
den und einer schlechten Verbindungsqualität der WingGuard
X
Um von der vollen Leistung der WingGuard
der Anwendung abgestützt werden (siehe Fig. 20 und Fig. 22).
Die WingGuard
-Bandklemme darf nicht an konischen Flächen montiert werden (siehe Fig. 23).
X
®
Nehmen Sie vor dem Positionieren des FAST 3000 stets die Transportsicherung ab. Die Transportsicherung
X
darf während des Produktionsbetriebes nicht montiert sein.
X
Es wird dringend empfohlen, eine geeignete Einspannvorrichtung für die gesamte Anwendung zu verwenden.
Freihandschliessungen können zur Folge haben, dass die Klemmen nicht ordnungsgemäss geschlossen
werden.
Die Grundplatte des FAST 3000 muss fest mit dem Untergrund verbunden sein. Dies gilt auch für die Phase
X
der Validierung der Anwendung.
X
Falsche Maschineneinrichtung kann zu einer reduzierten verbleibenden Radialkraft der WingGuard
clamp führen.
X
Der Schaltschrank darf nur stehend montiert werden.
Fig. 20
Beispiel für eine korrekte Ausrichtung des WingGuard
sind parallel)
Ausgabe 12.19
-Klemme berühren. Die Nichtbeachtung dieser Regel kann zu mechanischen Schä-
®
-Bandklemme zu profitieren, muss das WingGuard
®
-Bandklemme nach der Installation in waage-
®
-Bandklemme führen (siehe Fig. 25).
®
-Gehäuses und des Verstemm-Trennkopfes (beide
®
08903980
Mit dem FAST 3000 arbeiten
-Klemmengehäuse
®
-Gehäuse von
®
strap
®
6-62
